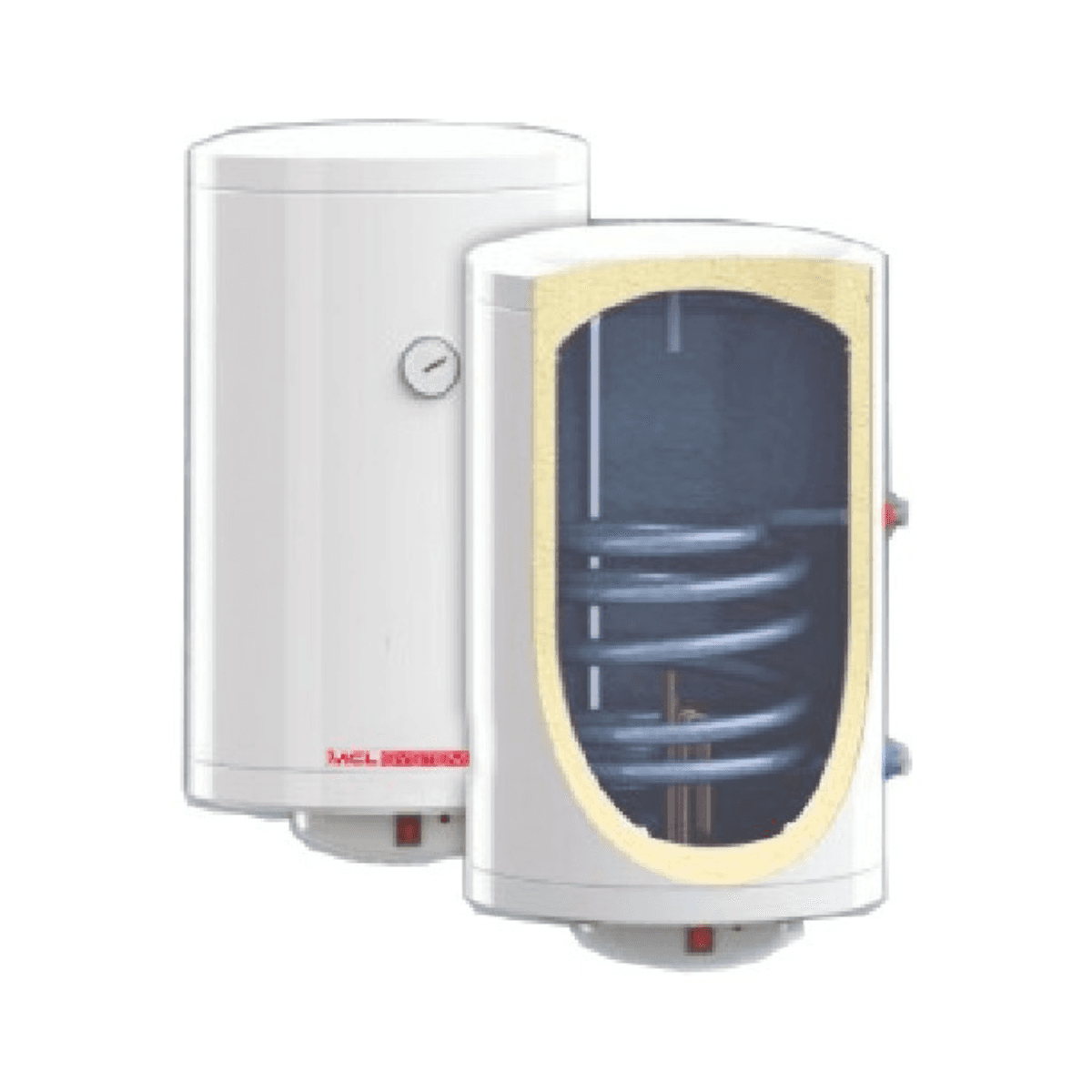

Interacumulador con serpentín de espiral vitrificado de suelo 150 litros diámetro 560mm

El interacumulador Mecalia 05825 DPAV/IBC 150 es un depósito vertical de suelo para la acumulación y producción de agua caliente sanitaria (ACS), fabricado en acero vitrificado e equipado con un intercambiador de calor mediante serpentín espiral. Con una capacidad nominal de 150 litros, está especialmente dimensionado para trabajar con bombas de calor, aunque Mecalia también contempla su utilización con calderas y sistemas de energía solar.

Su serpentín dispone de una superficie de intercambio de 1,40 m² y una potencia de intercambio declarada de 18 kW bajo las condiciones de ensayo especificadas por el fabricante. El depósito incorpora aislamiento de espuma rígida de poliuretano inyectado libre de HCFC, protección catódica mediante ánodo de magnesio y boca de registro para facilitar las operaciones de inspección y mantenimiento.

Interacumulador de 150 litros para producción de ACS

La referencia Mecalia 05825 pertenece a la gama DPAV/IBC de interacumuladores con serpentín espiral y está concebida para instalaciones que necesitan producir y almacenar agua caliente sanitaria mediante una fuente térmica externa.

El modelo presenta una capacidad nominal de 150 litros y una capacidad efectiva declarada de 131 litros, siendo adecuado para consumos domésticos y pequeños o medios volúmenes de acumulación.

Entre sus aplicaciones habituales se encuentran las viviendas unifamiliares y otras instalaciones domésticas de ACS.

Especialmente diseñado para bomba de calor

Mecalia ha dimensionado el serpentín interior de la gama DPAV/IBC teniendo en cuenta las necesidades de una instalación con bomba de calor.

Esto resulta especialmente importante en sistemas de aerotermia, donde las temperaturas del circuito primario suelen ser inferiores a las utilizadas tradicionalmente con una caldera y se necesita una superficie de intercambio adecuada para transferir energía al agua acumulada.

La documentación comercial actual de Mecalia contempla el modelo para sistemas con:

• Bomba de calor.
• Caldera.
• Energía solar.

Serpentín espiral de 1,40 m²

El DPAV/IBC 150 incorpora un serpentín espiral con una superficie de intercambio de 1,40 m².

El volumen interno del serpentín es de 8,6 litros y Mecalia declara una pérdida de carga de aproximadamente 0,12 m.c.a. en las condiciones de ensayo indicadas.

Este intercambiador interno permite transferir al ACS acumulada la energía procedente del circuito primario de la bomba de calor, caldera o sistema solar compatible.

Potencia de intercambio de 18 kW

Para el modelo de 150 litros, Mecalia declara una potencia de intercambio de 18 kW.

Este valor se establece con unas condiciones de funcionamiento del circuito primario de 55/45 °C y del circuito secundario de 10/45 °C, por lo que la potencia real obtenida en una instalación dependerá de las temperaturas, caudales y condiciones efectivas de funcionamiento.

Producción de ACS de hasta 440 l/h en condiciones de ensayo

Bajo las condiciones de ensayo indicadas por Mecalia, el DPAV/IBC 150 presenta una producción de 440 litros por hora.

El caudal primario utilizado como referencia por el fabricante es de 1.550 l/h.

Estos datos permiten dimensionar con mayor precisión el comportamiento del interacumulador cuando se integra con el generador térmico adecuado.

Depósito de acero vitrificado

El depósito está fabricado en acero vitrificado mediante el método flow-coating a 850 °C, conforme a DIN 4753.

El vitrificado crea un revestimiento interior destinado a proteger el acero frente al contacto continuado con el agua sanitaria y forma parte de la protección anticorrosiva del depósito.

Ánodo de magnesio incluido

El interacumulador incorpora de serie un ánodo de protección catódica de magnesio.

El ánodo actúa como elemento consumible para complementar la protección del depósito frente a la corrosión. Como ocurre en los acumuladores vitrificados, debe revisarse periódicamente y sustituirse cuando su desgaste así lo requiera.

Aislamiento térmico de poliuretano

El DPAV/IBC utiliza espuma rígida de poliuretano inyectado libre de HCFC como aislamiento térmico.

El acabado exterior indicado por Mecalia es en skay. El aislamiento ayuda a reducir las pérdidas de temperatura del agua almacenada y, con ello, la necesidad de volver a aportar energía al depósito.

Clase energética C

La ficha técnica del modelo DPAV/IBC 150 establece una clase de eficiencia energética C.

Las pérdidas estáticas declaradas por el fabricante son de 73 W.

Instalación vertical sobre suelo

El interacumulador está diseñado para una instalación vertical apoyada sobre el suelo.

Su formato cilíndrico permite concentrar 150 litros de capacidad nominal en unas dimensiones exteriores de:

• Diámetro: 560 mm.
• Altura: 1.070 mm.

Estas dimensiones deben tenerse en cuenta tanto para seleccionar el emplazamiento como para prever el acceso necesario durante la instalación y las posteriores tareas de mantenimiento.

Boca de registro incluida

El Mecalia DPAV/IBC incorpora una boca de registro DN110, facilitando el acceso al interior del depósito durante determinadas operaciones de inspección y mantenimiento.

Esta característica resulta especialmente útil para el mantenimiento periódico del acumulador a lo largo de su vida útil.

Conexión para resistencia eléctrica

El depósito incorpora una toma de 1½" prevista para la instalación de una resistencia eléctrica compatible.

Esta conexión permite plantear configuraciones con apoyo eléctrico cuando el diseño de la instalación así lo requiera. La resistencia no debe considerarse incluida salvo que se indique expresamente en el suministro.

Conexión de recirculación de ACS

El interacumulador cuenta con una conexión de recirculación de 3/4".

Esta toma permite integrarlo en redes de ACS con circuito de retorno, habituales cuando se desea disponer de agua caliente rápidamente en puntos de consumo alejados del acumulador.

Tomas para termostato

El depósito dispone de diferentes tomas de 1/2" para termostato o sensores de temperatura, lo que permite supervisar la temperatura del agua acumulada y utilizar esta información para la regulación del generador térmico.

Conexiones hidráulicas

Según el esquema técnico de Mecalia, el modelo DPAV/IBC 150 dispone de las siguientes conexiones:

• Ánodo de magnesio: 1¼".
• Boca de registro: DN110.
• Vaciado: 1".
• Entrada de agua fría: 1".
• Retorno del circuito primario: 1".
• Tomas para termostato: 1/2".
• Recirculación de ACS: 3/4".
• Ida del circuito primario: 1".
• Salida de ACS: 1".
• Toma para resistencia eléctrica: 1½".
• Toma para venteo: 1".

Temperatura máxima de trabajo de 90 °C

Mecalia especifica una temperatura máxima de trabajo de 90 °C para esta gama de interacumuladores.

El fabricante indica además que deben instalarse siempre las correspondientes válvulas de seguridad en el sistema.

Peso de 70 kg

El DPAV/IBC 150 presenta un peso aproximado en vacío de 70 kg.

Una vez lleno, el peso total de la instalación aumenta considerablemente, por lo que el pavimento y la ubicación seleccionada deben ser adecuados para soportar el depósito en servicio.

Características técnicas del Mecalia 05825

• Marca: Mecalia.
• Referencia: 05825.
• Modelo: DPAV/IBC 150.
• Tipo: interacumulador de ACS con serpentín espiral.
• Instalación: vertical sobre suelo.
• Capacidad nominal: 150 litros.
• Capacidad efectiva: 131 litros.
• Material del depósito: acero vitrificado.
• Sistema de vitrificado: flow-coating a 850 °C según DIN 4753.
• Superficie del serpentín: 1,40 m².
• Volumen del serpentín: 8,6 litros.
• Potencia de intercambio: 18 kW.
• Producción de ACS: 440 l/h en las condiciones de ensayo del fabricante.
• Caudal primario: 1.550 l/h.
• Pérdida de carga del serpentín: 0,12 m.c.a.
• Condiciones de ensayo del primario: 55/45 °C.
• Condiciones de ensayo del secundario: 10/45 °C.
• Temperatura máxima de trabajo: 90 °C.
• Aislamiento: espuma rígida de poliuretano inyectado.
• Libre de HCFC: sí.
• Acabado exterior: skay.
• Protección anticorrosión: ánodo catódico de magnesio.
• Ánodo incluido: sí.
• Boca de registro: DN110.
• Conexión para resistencia: 1½".
• Conexión de recirculación: 3/4".
• Clase energética: C.
• Pérdidas estáticas: 73 W.
• Diámetro: 560 mm.
• Altura: 1.070 mm.
• Peso: aproximadamente 70 kg.

Interacumulador para aerotermia, caldera o energía solar

El Mecalia 05825 DPAV/IBC 150 ofrece una solución compacta para producir y almacenar ACS mediante un generador térmico externo. Su serpentín de 1,40 m² está especialmente dimensionado para trabajar con bomba de calor, mientras que la documentación comercial de Mecalia también contempla su uso con caldera y energía solar.

La combinación de depósito de acero vitrificado, protección mediante ánodo de magnesio, aislamiento de poliuretano, boca de registro, conexión de recirculación y toma para resistencia eléctrica permite integrarlo en instalaciones domésticas de ACS que requieren un interacumulador vertical de 150 litros con buenas posibilidades de mantenimiento y configuración hidráulica.
