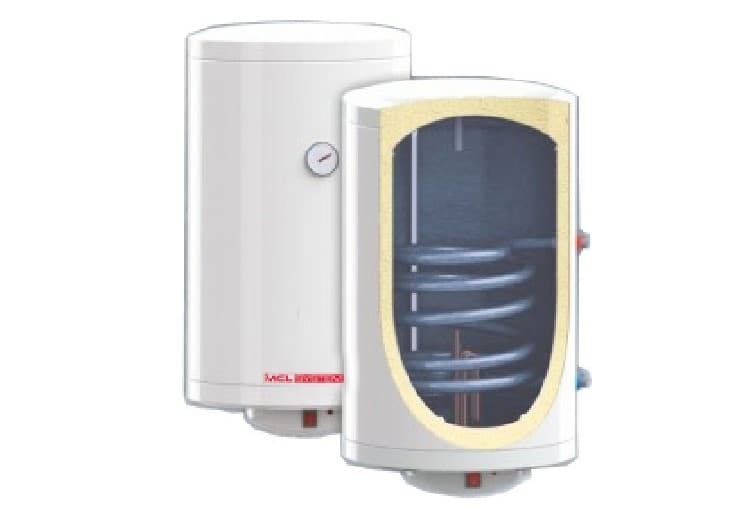

Interacumulador con serpentín de espiral vitrificado mural 150 litros diámetro 520mm

El interacumulador mural Mecalia 07932 DPAV/IM S1 150 está diseñado para la acumulación y producción de agua caliente sanitaria (ACS) mediante energía solar o caldera. Dispone de una capacidad nominal de 150 litros, 138 litros efectivos y un intercambiador interior mediante serpentín espiral de 1,00 m². Su depósito está fabricado en acero vitrificado mediante el proceso flow-coating a 850 °C según DIN 4753 y está preparado para instalación vertical mural.

El equipo trabaja con una presión máxima de 8 bar en el circuito de ACS y 6 bar en el serpentín, admite temperaturas de hasta 90 °C e incorpora protección catódica mediante ánodo de magnesio. Su aislamiento de espuma rígida de poliuretano inyectado, libre de HCFC, ayuda a limitar las pérdidas térmicas del agua acumulada.

Interacumulador mural de 150 litros para ACS

La referencia 07932 corresponde al modelo DPAV/IM S1 150 de Mecalia, un depósito interacumulador concebido para instalaciones donde se necesita producir y almacenar ACS utilizando un generador térmico externo.

Sus principales capacidades son:

• Capacidad nominal: 150 litros.
• Capacidad efectiva: 138 litros.
• Instalación: vertical mural.
• Diámetro: 520 mm.

Su formato mural permite aprovechar el espacio disponible en cuartos técnicos y otras zonas de instalación donde se busca evitar la ocupación de superficie en el suelo.

Depósito de acero vitrificado

El depósito está fabricado en acero vitrificado mediante el método flow-coating a 850 °C según DIN 4753.

El revestimiento vitrificado protege la superficie interior del depósito que se encuentra en contacto permanente con el agua sanitaria, proporcionando una solución específica para la acumulación de ACS.

Serpentín espiral de 1,00 m²

El Mecalia DPAV/IM S1 150 incorpora un intercambiador de calor mediante serpentín espiral situado en el interior del depósito.

Para el modelo de 150 litros, Mecalia especifica una superficie de intercambio de 1,00 m².

El fabricante indica que este serpentín está dimensionado de acuerdo con las necesidades de una instalación de energía solar térmica y también resulta válido para trabajar con caldera.

Potencia de intercambio de 27,09 kW

En las condiciones de ensayo establecidas por Mecalia, el serpentín del modelo de 150 litros alcanza una potencia de intercambio de 27,09 kW.

Este dato se obtiene bajo las siguientes condiciones:

• Circuito primario: 90/70 °C.
• Circuito secundario: 10/45 °C.

La potencia real disponible en una instalación puede variar en función de las temperaturas de trabajo, caudales, potencia del generador y condiciones hidráulicas del sistema.

Producción de ACS de 354 litros por hora

Bajo las condiciones de ensayo de 90/70 °C en el primario y 10/45 °C en el secundario, Mecalia declara una producción de 354 l/h.

El fabricante especifica para estas condiciones un caudal del circuito primario de 733 l/h.

Volumen de serpentín de 4,50 litros

El serpentín interior presenta un volumen de 4,50 litros.

La pérdida de carga declarada por Mecalia es de aproximadamente 0,31 m.c.a., dato que debe tenerse en cuenta durante el dimensionamiento del circuito primario y la selección de la bomba circuladora.

Preparado para energía solar y caldera

Mecalia desarrolla este interacumulador para la producción de ACS mediante energía solar térmica o caldera.

Puede trabajar con:

• Energía solar térmica.
• Caldera de gas.
• Caldera de gasóleo.
• Caldera de biomasa.

El calor procedente del generador circula por el serpentín interior y se transfiere al agua sanitaria almacenada en el depósito.

Presión de ACS de hasta 8 bar

El depósito está diseñado para trabajar con una presión máxima de ACS de 8 bar.

El circuito primario que atraviesa el serpentín admite una presión máxima de 6 bar.

Mecalia especifica expresamente que deben instalarse siempre las correspondientes válvulas de seguridad. Los elementos de protección deben dimensionarse de acuerdo con las características del equipo y la instalación.

Temperatura máxima de 90 °C

La temperatura máxima de trabajo especificada por Mecalia para este interacumulador es de 90 °C.

La temperatura habitual de funcionamiento de una instalación deberá establecerse de acuerdo con el generador utilizado, el sistema de regulación y las necesidades de ACS.

Ánodo de magnesio incluido

El depósito incorpora un ánodo de protección catódica de magnesio incluido en el suministro.

Este componente complementa la protección anticorrosiva del depósito vitrificado. Al tratarse de un elemento consumible, es necesario comprobar periódicamente su estado durante las operaciones de mantenimiento y sustituirlo cuando su desgaste lo requiera.

Aislamiento de poliuretano rígido

El interacumulador utiliza espuma rígida de poliuretano inyectado como aislamiento térmico.

Mecalia especifica que el material aislante está libre de HCFC y que el acabado exterior se realiza mediante chapa lacada al horno.

El aislamiento reduce la transferencia de calor hacia el ambiente y ayuda a conservar durante más tiempo la temperatura del ACS almacenada.

Clase energética C

La ficha técnica del DPAV/IM S1 150 establece una clase de eficiencia energética C.

Las pérdidas estáticas declaradas son de 71 W, correspondientes a la disipación térmica del depósito en las condiciones normalizadas de ensayo.

Instalación vertical mural

El Mecalia 07932 está específicamente diseñado para una instalación vertical sobre pared.

Esta configuración permite liberar espacio en el suelo y resulta especialmente práctica en salas técnicas, cuartos de instalaciones y otros emplazamientos con superficie disponible limitada.

La pared, los anclajes y el sistema de fijación deben ser adecuados para soportar de forma segura el peso del equipo completamente lleno, además de las cargas transmitidas por las tuberías.

Diámetro de 520 mm

El modelo de 150 litros tiene un diámetro exterior de 520 mm.

La tarifa Mecalia 2025 especifica unas dimensiones comerciales de Ø520 x 1.085 mm de altura, un dato especialmente útil para comprobar previamente el espacio disponible para la instalación.

Peso de 70 kg

La ficha técnica del fabricante establece un peso en vacío de aproximadamente 70 kg.

Una vez lleno con agua, el peso total aumenta de forma importante, por lo que debe prestarse especial atención a la resistencia de la pared y al sistema de anclaje utilizado para el montaje.

Conexiones hidráulicas

El esquema técnico del fabricante identifica las conexiones necesarias para integrar el depósito en los circuitos de ACS y de producción térmica.

• Salida de ACS: 1/2".
• Entrada de agua fría: 1/2".
• Ida del circuito primario: 3/4".
• Retorno del circuito primario: 3/4".
• Vaina para termostato: incluida en el diseño.
• Ánodo de magnesio: incluido.

Para el modelo DPAV/IM S1 de 150 litros, la tabla técnica no indica una conexión independiente de recirculación.

Resistencia eléctrica de 2.000 W según ficha técnica

La tabla técnica de Mecalia especifica para el modelo DPAV/IM S1 150 una resistencia eléctrica de 2.000 W a 230 V.

Este sistema permite disponer de apoyo eléctrico para el calentamiento del agua en las condiciones previstas por el fabricante.

Características técnicas del Mecalia 07932

• Marca: Mecalia.
• Referencia: 07932.
• Modelo: DPAV/IM S1 150.
• Tipo: interacumulador de ACS con serpentín espiral.
• Instalación: vertical mural.
• Capacidad nominal: 150 litros.
• Capacidad efectiva: 138 litros.
• Material del depósito: acero vitrificado.
• Vitrificado: flow-coating a 850 °C según DIN 4753.
• Superficie de intercambio: 1,00 m².
• Potencia de intercambio: 27,09 kW en condiciones de ensayo 90/70 °C - 10/45 °C.
• Volumen del serpentín: 4,50 litros.
• Pérdida de carga del serpentín: 0,31 m.c.a.
• Producción de ACS: 354 l/h en las condiciones de ensayo del fabricante.
• Caudal primario: 733 l/h.
• Presión máxima de ACS: 8 bar.
• Presión máxima del serpentín: 6 bar.
• Temperatura máxima de trabajo: 90 °C.
• Aislamiento: espuma rígida de poliuretano inyectado.
• Libre de HCFC: sí.
• Acabado exterior: chapa lacada al horno.
• Protección anticorrosión: ánodo catódico de magnesio.
• Ánodo de magnesio incluido: sí.
• Resistencia indicada en ficha técnica: 2.000 W.
• Tensión de la resistencia: 230 V.
• Salida de ACS: 1/2".
• Entrada de agua fría: 1/2".
• Ida del primario: 3/4".
• Retorno del primario: 3/4".
• Diámetro: 520 mm.
• Altura comercial actual: 1.085 mm.
• Peso en vacío: 70 kg.
• Clase energética: C.
• Pérdidas estáticas: 71 W.
• Aplicación: producción y acumulación de ACS.
• Fuentes térmicas contempladas: energía solar o caldera de gas, gasóleo o biomasa.

Interacumulador compacto para ACS con energía solar o caldera

El Mecalia DPAV/IM S1 150 combina 150 litros de capacidad nominal con un serpentín espiral de 1 m² y una instalación vertical mural, proporcionando una solución especialmente práctica para producir y almacenar ACS sin ocupar espacio en el suelo.

Su depósito de acero vitrificado, ánodo de magnesio, aislamiento de poliuretano, presión de ACS de 8 bar y temperatura máxima de 90 °C permiten integrarlo en instalaciones domésticas y profesionales alimentadas mediante energía solar térmica o caldera.

Gracias a sus 138 litros de capacidad efectiva, 354 l/h de producción en las condiciones de ensayo del fabricante y formato de Ø520 mm, resulta especialmente indicado para instalaciones que necesitan una solución mural de capacidad media con intercambiador interno.
