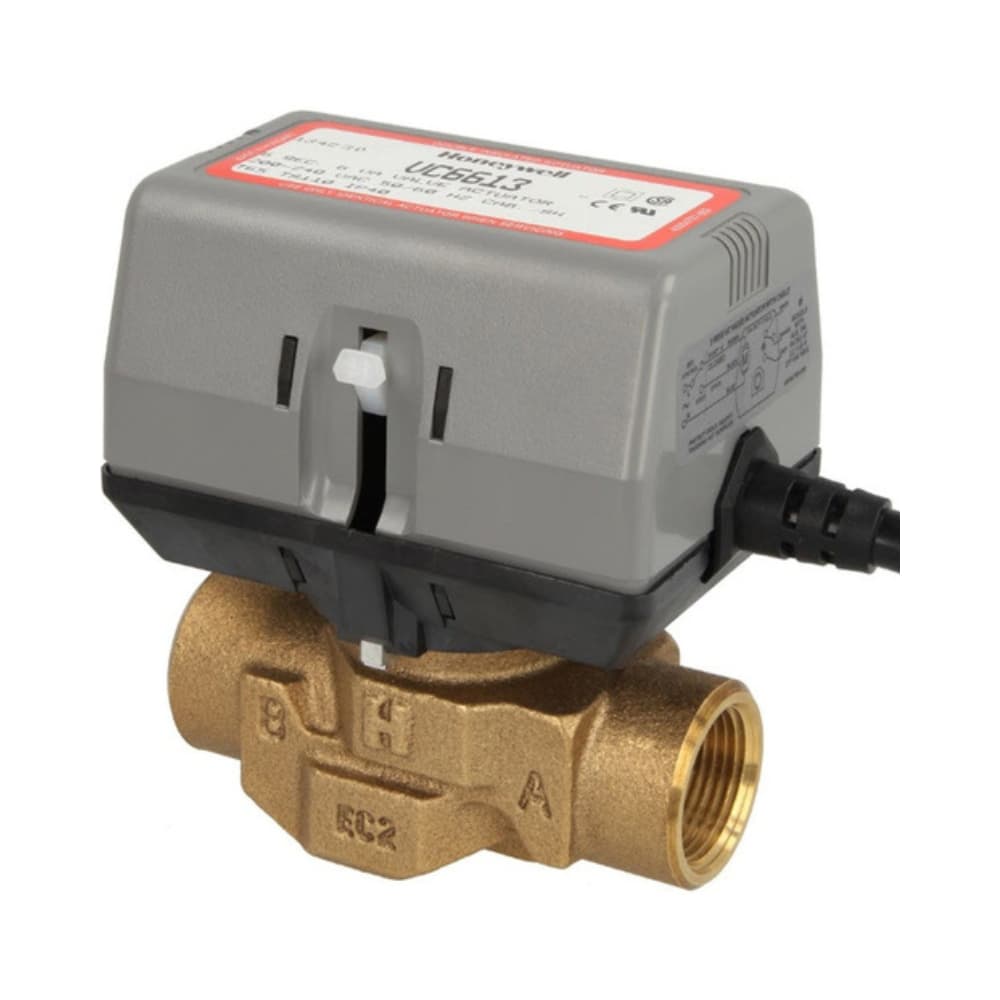

Válvula de zona motorizada de 2 vías 3/4"

La válvula de zona motorizada Resideo VC6613AJ1000/U es una válvula hidrónica de 2 vías con conexión roscada hembra BSPP de 3/4", diseñada para controlar automáticamente el paso de agua caliente o fría en instalaciones de calefacción y refrigeración. Incorpora actuador eléctrico a 230 V, control ON/OFF mediante señal SPDT de 3 cables y contacto auxiliar SPDT, ofreciendo una solución compacta para la regulación por zonas.

La serie VC está indicada para aplicaciones domésticas y pequeñas instalaciones comerciales, pudiendo utilizarse para controlar circuitos de radiadores, fan coils, convectores y otros emisores hidráulicos. Su construcción equilibrada permite trabajar con una presión estática de hasta 20 bar y una presión diferencial máxima de 4 bar.

Características principales de la Resideo VC6613AJ1000/U

• Marca: Resideo.
• Serie: VC.
• Referencia: VC6613AJ1000/U.
• Tipo: válvula de zona motorizada.
• Número de vías: 2.
• Conexión: rosca hembra BSPP de 3/4".
• Alimentación del actuador: 200-240 V CA.
• Frecuencia: 50/60 Hz.
• Control: ON/OFF SPDT de 3 cables.
• Contacto auxiliar: SPDT.
• Presión estática máxima: 20 bar.
• Presión diferencial máxima: 4 bar.
• Temperatura del fluido: de 1 a 95 °C.
• Temperatura ambiente máxima: 65 °C.
• Tiempo nominal de apertura: 7 segundos a 50 Hz.
• Consumo eléctrico: 4 VA durante el desplazamiento.
• Longitud del cable: 1 m.
• Cuerpo de válvula: latón.
• Vástago: acero inoxidable.
• Juntas: EPDM.

Control automático de circuitos de calefacción y refrigeración

La Resideo VC6613AJ1000/U está diseñada para abrir o cerrar automáticamente el paso del agua en función de las órdenes recibidas desde el sistema de regulación. Puede integrarse con termostatos, aquastatos, interruptores de flujo y otros dispositivos de control compatibles con su configuración eléctrica.

En una instalación dividida por zonas permite controlar de forma independiente el caudal que circula hacia una determinada parte del sistema, ayudando a adaptar el funcionamiento de la calefacción o refrigeración a la demanda de cada estancia o circuito.

Actuador a 230 V con control SPDT de 3 cables

Esta variante de la serie VC utiliza un actuador para alimentación de red de 200-240 V CA a 50/60 Hz. La gama se identifica comercialmente en España como versión de 230 V y emplea un sistema de control ON/OFF SPDT mediante 3 cables.

Cuando el controlador solicita la apertura, el actuador desplaza el mecanismo interno hasta alcanzar la posición correspondiente. Al recibir la orden contraria, el motor vuelve a accionar la válvula hasta la posición de cierre. Por tanto, no utiliza un sistema convencional de retorno por muelle, sino un accionamiento motorizado en ambos sentidos.

Apertura y cierre rápidos en 7 segundos

El tiempo nominal de recorrido especificado por Resideo es de aproximadamente 7 segundos a 50 Hz. A 60 Hz, el fabricante indica un funcionamiento aproximadamente un 20 % más rápido.

El actuador incorpora una lógica interna que hace que solo consuma energía mientras desplaza la válvula hacia la posición solicitada. Su consumo durante la maniobra es de aproximadamente 4 VA.

Contacto auxiliar SPDT integrado

La VC6613AJ1000/U dispone de contacto auxiliar SPDT, que puede utilizarse para coordinar la posición de la válvula con otros componentes de la instalación. Esto permite, por ejemplo, gobernar una bomba de circulación, transmitir una señal a un sistema de control o autorizar el funcionamiento de otro equipo una vez que la válvula ha alcanzado la posición requerida.

La documentación técnica de la serie VC especifica para el contacto auxiliar una capacidad de 1 A a 250 V CA, 50/60 Hz, con una carga mínima de 0,05 A a 24 V CC.

Presión máxima de 20 bar

La válvula admite una presión estática máxima de funcionamiento de 20 bar y una presión diferencial máxima de hasta 4 bar. La construcción equilibrada del cartucho permite que el sellado de los pasos sea prácticamente independiente de la presión diferencial existente a través de la válvula.

En la versión de 2 vías, el agua puede circular en cualquiera de los dos sentidos, lo que aporta flexibilidad durante el diseño y montaje del circuito hidráulico.

Para agua caliente, fría y mezclas con glicol

La serie VC está diseñada para trabajar con agua y mezclas de agua con glicol de hasta un 50 %, siempre que la calidad del fluido sea adecuada para instalaciones hidrónicas según las especificaciones de Resideo.

El intervalo normal de temperatura del medio se sitúa entre 1 y 95 °C. La documentación técnica también contempla picos de corta duración de hasta 120 °C bajo las condiciones establecidas por el fabricante.

Cuerpo de latón y cartucho interno

El cuerpo hidráulico está fabricado en latón. El conjunto de vástago incorpora acero inoxidable y el cartucho utiliza materiales técnicos como Ryton, Fortron o Noryl, dependiendo de la versión de fabricación. Las juntas y elementos de estanqueidad están realizados en EPDM.

Todos los principales componentes móviles y de estanqueidad se concentran en el conjunto del cartucho, simplificando la construcción de la válvula y las futuras operaciones de mantenimiento.

Funcionamiento silencioso y reducción del golpe de ariete

Resideo diseña las válvulas hidrónicas VC para aprovechar un movimiento sinusoidal del actuador. Esta característica favorece un accionamiento silencioso y ayuda a reducir los efectos asociados al golpe de ariete cuando la instalación está correctamente dimensionada.

Como en cualquier sistema hidráulico, una velocidad de circulación excesiva o una presión insuficiente a alta temperatura puede generar ruidos en las tuberías, por lo que deben respetarse los criterios de dimensionado de la instalación.

Apertura manual para llenado y mantenimiento

La válvula incorpora una palanca de apertura manual que permite mantener abierto el paso independientemente del funcionamiento eléctrico. Esta función puede utilizarse durante operaciones de llenado, purgado o vaciado del circuito y también permite abrir la válvula manualmente ante una interrupción de la alimentación.

Cuando se restablece el funcionamiento eléctrico, el actuador puede volver a responder automáticamente a las órdenes del sistema de regulación.

Cabezal actuador sustituible sin vaciar la instalación

Una de las ventajas de la gama Resideo VC es que el cabezal actuador puede desmontarse y sustituirse sin vaciar el circuito hidráulico, siempre que el cuerpo de válvula y el conjunto del cartucho permanezcan instalados en la tubería.

Esta construcción facilita las intervenciones de mantenimiento, ya que permite actuar sobre el motor o el tren de engranajes sin desmontar necesariamente el cuerpo hidráulico de la instalación.

Comportamiento en caso de fallo de alimentación

En las versiones con actuador SPDT de 3 cables, una interrupción del suministro eléctrico hace que la válvula permanezca en la posición en la que se encontraba en el momento del corte. Cuando vuelve la alimentación, el actuador responde nuevamente a la demanda del controlador.

Este comportamiento debe tenerse en cuenta al diseñar el sistema, especialmente cuando la aplicación requiera una posición de seguridad determinada ante un fallo eléctrico.

Aplicaciones de la válvula Resideo VC6613AJ1000/U

• Instalaciones de calefacción divididas por zonas.
• Circuitos de refrigeración hidrónica.
• Sistemas de radiadores.
• Fan coils.
• Convectores y emisores hidráulicos.
• Pequeñas instalaciones comerciales.
• Control independiente de ramales hidráulicos.
• Sistemas controlados mediante termostato u otro dispositivo SPDT compatible.

Datos técnicos de la Resideo VC6613AJ1000/U

• Fabricante: Resideo.
• Familia: VC.
• Referencia: VC6613AJ1000/U.
• Configuración: 2 vías.
• Tipo de conexión: BSPP hembra.
• Medida: 3/4".
• Tensión de alimentación: 200-240 V CA.
• Frecuencia: 50/60 Hz.
• Tipo de mando: ON/OFF SPDT, 3 cables.
• Contacto auxiliar: SPDT.
• Consumo del actuador: 4 VA durante la maniobra.
• Tiempo nominal de apertura: 7 segundos a 50 Hz.
• Presión de funcionamiento máxima: 20 bar.
• Presión diferencial máxima: 4 bar.
• Temperatura normal del fluido: 1-95 °C.
• Pico de temperatura de corta duración: hasta 120 °C.
• Temperatura ambiente máxima: 65 °C.
• Fluido: agua o mezcla de agua y glicol.
• Concentración máxima de glicol: 50 %.
• Cuerpo: latón.
• Vástago: acero inoxidable.
• Juntas: EPDM.
• Cable: 1 m.
• Longitud aproximada del cuerpo de 3/4": 94 mm.
• Anchura aproximada del actuador: 68 mm.
• Altura aproximada del conjunto de 2 vías: 113 mm.
• Accionamiento manual: sí.
• Actuador desmontable sin vaciar el circuito: sí.

Válvula motorizada compacta para regulación por zonas

La Resideo VC6613AJ1000/U ofrece una solución de control de caudal para instalaciones que requieren una válvula motorizada de 2 vías, conexión hembra de 3/4" y alimentación a 230 V. Su accionamiento rápido, elevada presión admisible y posibilidad de sustituir el cabezal sin vaciar el circuito facilitan tanto la instalación como las operaciones posteriores de mantenimiento.

Para garantizar un funcionamiento adecuado deben respetarse los límites de presión y temperatura, el esquema de conexión eléctrica y las instrucciones de montaje especificadas por Resideo, además de verificar la compatibilidad del controlador utilizado con su sistema ON/OFF SPDT de 3 cables.
