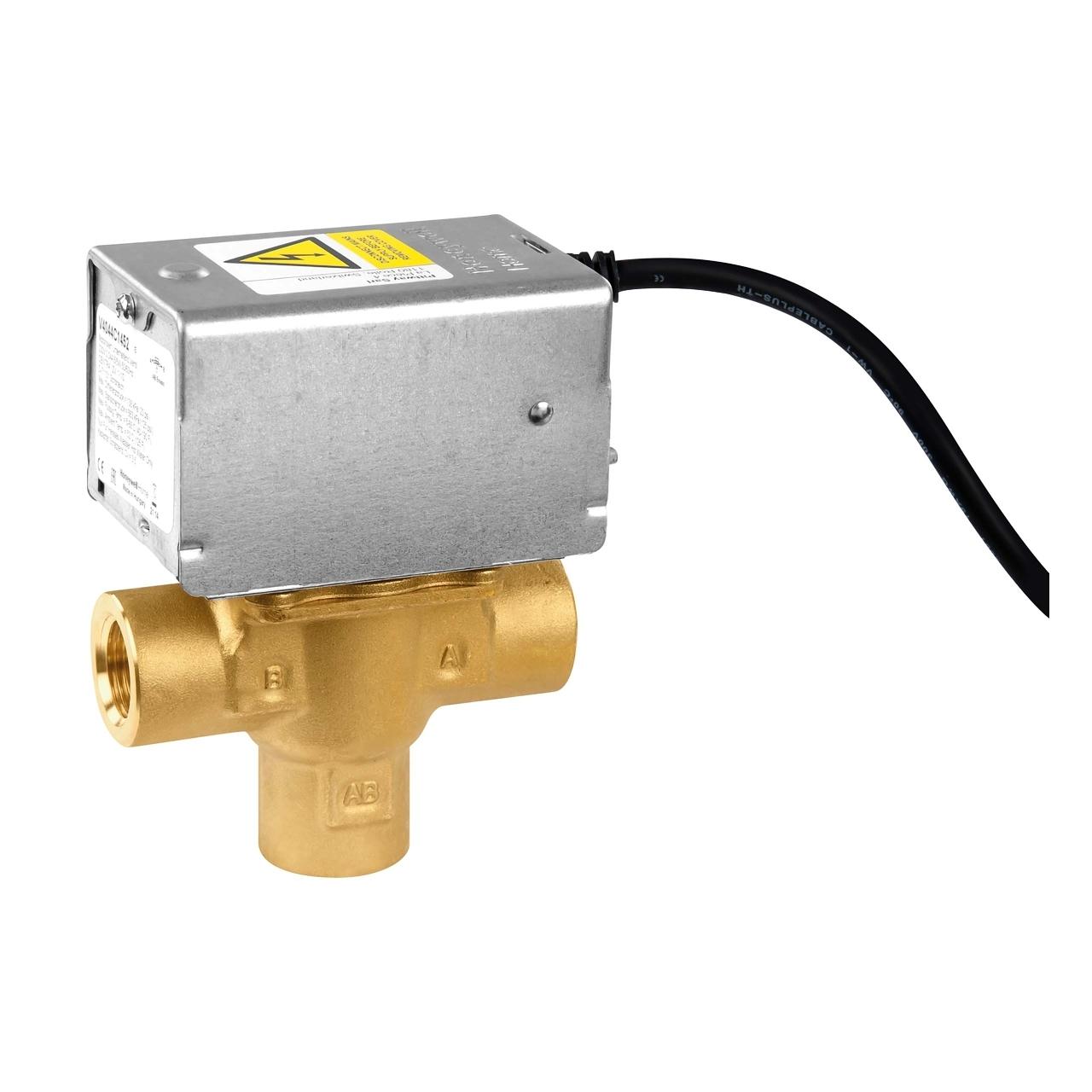

Válvula de zona motorizada de 3 vías 3/4"

La válvula de zona motorizada Resideo V4044F1000/U es una válvula desviadora de 3 vías con conexiones roscadas hembra BSPP de 3/4", diseñada para controlar y desviar automáticamente el caudal de agua caliente o fría en instalaciones de calefacción y refrigeración. Incorpora un actuador eléctrico a 230 V, retorno por muelle y contacto auxiliar SPDT, por lo que resulta especialmente adecuada para sistemas domésticos y pequeñas instalaciones comerciales que requieren gestionar el paso del agua entre dos circuitos.

Esta versión de la serie V4044F ofrece un valor Kvs de 6,0, una presión máxima de funcionamiento de 8,6 bar y una presión diferencial máxima de cierre de 0,69 bar. Su construcción compacta, cuerpo de latón y posibilidad de sustituir el cabezal motorizado sin desmontar el cuerpo hidráulico facilitan tanto la instalación como las operaciones posteriores de mantenimiento.

Características principales de la Resideo V4044F1000/U

• Marca: Resideo.
• Serie: V4044F.
• Referencia: V4044F1000/U.
• Tipo: válvula de zona motorizada desviadora.
• Número de vías: 3.
• Funcionamiento: todo-nada, 2 posiciones.
• Conexión: rosca hembra BSPP de 3/4".
• Diámetro nominal: DN20.
• Kvs: 6,0.
• Alimentación: 230 V CA.
• Frecuencia: 50 Hz.
• Retorno: por muelle.
• Contacto auxiliar: SPDT.
• Presión máxima de funcionamiento: 8,6 bar.
• Presión diferencial máxima de cierre: 0,69 bar.
• Temperatura del fluido: de 5 a 88 °C.
• Tiempo nominal de maniobra: aproximadamente 30 segundos.
• Consumo eléctrico: 9,6 VA.
• Intensidad: aproximadamente 0,04 A.
• Longitud del cable: 1 m.
• Accionamiento manual: sí.
• Material del cuerpo: latón.

Válvula desviadora de 3 vías para instalaciones hidráulicas

La Resideo V4044F1000/U está diseñada para realizar un control desviador del caudal entre las vías AB-A y AB-B. A diferencia de una válvula mezcladora, su función principal es dirigir el agua procedente de una vía común hacia uno de los dos recorridos disponibles en función de la demanda de la instalación.

Esta configuración permite utilizarla en instalaciones de calefacción o refrigeración donde sea necesario alternar automáticamente el caudal entre dos circuitos. Puede emplearse, por ejemplo, para gestionar diferentes zonas, circuitos hidráulicos o equipos terminales dentro de sistemas compatibles con su configuración de tres vías.

Actuador eléctrico a 230 V con retorno por muelle

El actuador incorporado funciona con una alimentación de 230 V CA a 50 Hz. Su mecanismo motorizado desplaza la válvula hacia la posición requerida cuando recibe alimentación y utiliza un sistema de retorno por muelle para recuperar su posición de reposo cuando cesa la señal eléctrica.

Este principio de funcionamiento permite integrar la válvula con termostatos, aquastatos y otros sistemas de regulación todo-nada compatibles. Resideo especifica para este modelo un consumo aproximado de 9,6 VA y una intensidad de alrededor de 0,04 A.

Contacto auxiliar SPDT integrado

La principal diferencia de la serie V4044F frente a determinadas versiones V4044C es la incorporación de un microinterruptor auxiliar SPDT. Este contacto permite utilizar la posición de la válvula como señal para controlar otros componentes de la instalación.

Puede emplearse, por ejemplo, para coordinar el funcionamiento de una bomba, una caldera u otro equipo una vez que la válvula ha realizado la maniobra requerida. Resideo especifica una capacidad del contacto auxiliar de 2,2 A a 220-240 V CA y 50 Hz.

Conexiones roscadas hembra de 3/4"

La referencia V4044F1000/U utiliza conexiones interiores BSPP de 3/4", correspondientes a un diámetro nominal DN20. Este formato facilita su montaje mediante conexiones roscadas habituales en instalaciones de calefacción y climatización.

El modelo presenta un valor Kvs de 6,0, dato que define su capacidad hidráulica y debe tenerse en cuenta durante el dimensionado de la instalación junto con el caudal necesario y la presión diferencial disponible.

Presión de trabajo y capacidad hidráulica

La válvula admite una presión estática máxima de 8,6 bar. Para esta variante de 3/4", Resideo establece una presión diferencial máxima de cierre de 0,69 bar.

Estos valores deben respetarse durante el diseño y puesta en marcha del circuito para garantizar que el actuador pueda efectuar correctamente la conmutación entre ambas vías y mantener un funcionamiento adecuado durante su vida útil.

Para agua caliente y fría

La V4044F1000/U está indicada para el control hidrónico de agua caliente o fría en sistemas de calefacción y refrigeración. Su rango de temperatura del fluido se sitúa entre 5 y 88 °C.

Resideo contempla igualmente su utilización con agua o mezclas de agua y glicol compatibles con los requisitos establecidos para este tipo de circuitos. La calidad del agua y la concentración del fluido deben mantenerse dentro de las condiciones especificadas por el fabricante.

Maniobra en aproximadamente 30 segundos

La válvula emplea un sistema de accionamiento de dos posiciones y realiza la desviación del caudal en un tiempo nominal de aproximadamente 30 segundos. Este funcionamiento progresivo permite realizar la transición entre los dos recorridos hidráulicos de forma controlada.

El mecanismo está diseñado para trabajar de forma cíclica, respondiendo a las órdenes del sistema de regulación cuando cambia la demanda de calefacción o refrigeración.

Accionamiento manual integrado

La válvula incorpora una palanca de accionamiento manual que permite operar el mecanismo cuando no existe alimentación eléctrica. Esta función resulta especialmente útil durante tareas de llenado, vaciado, puesta en servicio o comprobación de la instalación.

Cuando se restablece la alimentación, el mecanismo vuelve al funcionamiento automático previsto por el actuador y el sistema de control.

Cuerpo de latón y materiales resistentes

El cuerpo hidráulico de la Resideo V4044F1000/U está fabricado en latón. El asiento también utiliza latón, mientras que el vástago es de acero inoxidable. El elemento de cierre está fabricado en NBR y las juntas utilizan EPDM.

La cubierta y la base del actuador están fabricadas en acero galvanizado, proporcionando protección mecánica al conjunto eléctrico y al mecanismo de accionamiento.

Mantenimiento simplificado del actuador

La construcción de la serie V4044 permite retirar o sustituir el cabezal motorizado completo sin desmontar las conexiones hidráulicas del cuerpo de válvula ni vaciar el sistema. El propio motor también puede sustituirse sin retirar el cuerpo hidráulico.

Esta característica simplifica las operaciones de mantenimiento cuando la intervención afecta únicamente al actuador, reduciendo el trabajo necesario sobre las tuberías de la instalación.

Instalación compacta

Resideo ha diseñado la gama V4044 con una construcción compacta orientada a facilitar su integración en instalaciones domésticas y pequeños sistemas comerciales. El modelo se suministra con un cable de conexión de 1 metro, permitiendo realizar su conexionado al circuito de regulación.

Durante el montaje debe respetarse la disposición de las vías, el sentido de circulación indicado por el fabricante y las posiciones de instalación admitidas. Asimismo, el actuador debe mantenerse protegido frente a condiciones ambientales incompatibles con sus especificaciones.

Aplicaciones de la válvula Resideo V4044F1000/U

• Instalaciones de calefacción doméstica.
• Pequeñas instalaciones comerciales.
• Sistemas de refrigeración hidrónica.
• Control de agua caliente y fría.
• Instalaciones de calefacción divididas por zonas.
• Desvío automático del caudal entre dos circuitos.
• Sistemas con radiadores o emisores hidráulicos.
• Aplicaciones con fan coils compatibles.
• Instalaciones que requieran un contacto auxiliar para coordinar otros equipos.

Datos técnicos de la Resideo V4044F1000/U

• Fabricante: Resideo.
• Gama: V4044F.
• Referencia: V4044F1000/U.
• Aplicación: control hidrónico.
• Tipo: válvula de zona desviadora motorizada.
• Número de vías: 3.
• Control: 2 posiciones, todo-nada.
• Configuración de caudal: AB-A / AB-B.
• Conexión: BSPP interior.
• Medida: 3/4".
• Diámetro nominal: DN20.
• Kvs: 6,0.
• Cv: 7,0.
• Alimentación: 230 V CA.
• Frecuencia: 50 Hz.
• Consumo eléctrico: 9,6 VA.
• Intensidad: 0,04 A.
• Retorno: por muelle.
• Contacto auxiliar: SPDT.
• Capacidad del contacto auxiliar: 2,2 A a 220-240 V CA, 50 Hz.
• Presión estática máxima: 8,6 bar.
• Presión diferencial máxima de cierre: 0,69 bar.
• Temperatura del fluido: 5-88 °C.
• Temperatura ambiente máxima: 52 °C.
• Humedad relativa de funcionamiento: 5-95 %, sin condensación.
• Tiempo nominal de maniobra: 30 segundos.
• Longitud del cable: 1 m.
• Material del cuerpo: latón.
• Material del asiento: latón.
• Material del vástago: acero inoxidable.
• Elemento de cierre: NBR.
• Juntas: EPDM.
• Cubierta y base del actuador: acero galvanizado.
• Apertura manual: sí.

Control automático del caudal entre dos circuitos

La válvula motorizada Resideo V4044F1000/U de 3 vías y 3/4" reúne en un único conjunto una válvula desviadora, un actuador eléctrico a 230 V, retorno por muelle y un contacto auxiliar SPDT. Su Kvs de 6,0 y sus conexiones roscadas hembra facilitan su integración en sistemas de calefacción y refrigeración que necesiten alternar automáticamente el caudal entre dos ramales.

La posibilidad de accionamiento manual y de sustituir el cabezal motorizado sin desmontar el cuerpo hidráulico facilita las tareas de puesta en servicio y mantenimiento. Para asegurar un funcionamiento correcto deben respetarse las condiciones de presión, temperatura, conexionado eléctrico y montaje indicadas por Resideo.
