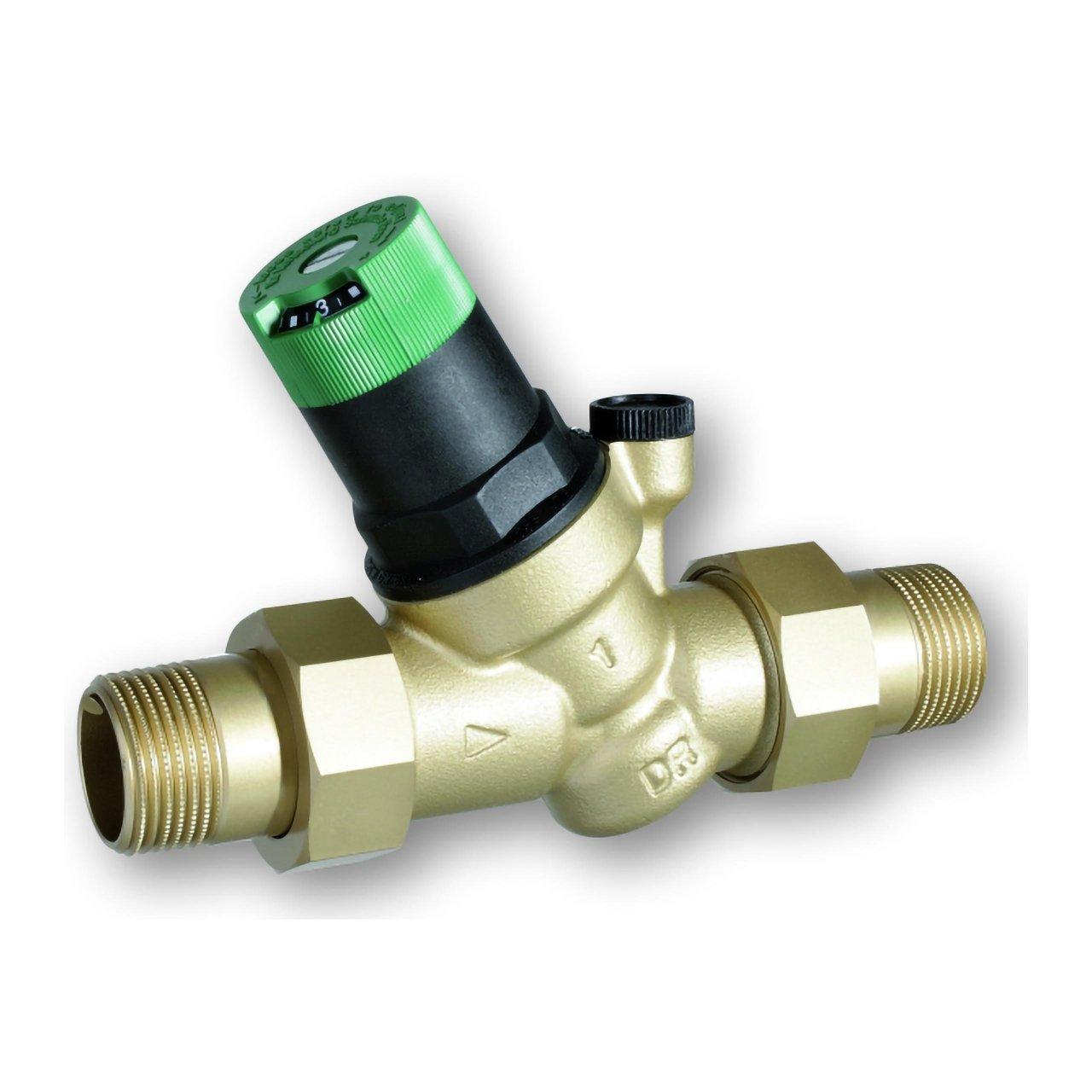

Válvula reductora con conexiones roscadas R3/4"

La válvula reductora de presión Resideo D05FS-3/4A está diseñada para reducir y estabilizar la presión en instalaciones de agua potable, protegiendo tuberías, grifería y equipos frente a una presión excesiva procedente de la red. Esta versión cuenta con conexiones roscadas de 3/4", diámetro nominal DN20 y un valor Kvs de 3,5 m³/h, siendo adecuada para instalaciones domésticas y, dentro de sus especificaciones, también para aplicaciones comerciales e industriales.

La D05FS utiliza un sistema de asiento equilibrado que ayuda a mantener constante la presión de salida aunque se produzcan variaciones importantes en la presión de entrada. Admite hasta 25 bar de presión aguas arriba y permite regular la salida entre 1,5 y 6 bar, con un preajuste de fábrica de 3 bar.

Características principales de la Resideo D05FS-3/4A

• Marca: Resideo.
• Gama: Braukmann D05FS.
• Referencia: D05FS-3/4A.
• Tipo: válvula reductora de presión con asiento equilibrado.
• Aplicación: instalaciones de agua potable.
• Conexión: R 3/4".
• Diámetro nominal: DN20.
• Kvs: 3,5 m³/h.
• Presión máxima de entrada: 25 bar.
• Presión de salida regulable: 1,5-6 bar.
• Preajuste de fábrica: 3 bar.
• Caída mínima de presión: 1 bar.
• Temperatura máxima del agua según EN 1567: 30 °C.
• Temperatura máxima del agua a 10 bar: 70 °C.
• Cuerpo: latón resistente a la descincificación.
• Diafragma: EPDM.
• Juntas: EPDM.
• Cartucho interno: sustituible.
• Escala de ajuste: integrada.
• Conexión para manómetro: sí.
• Manómetro: no incluido.

Reducción y estabilización de la presión

La función de la Resideo D05FS es reducir una presión de suministro elevada a un valor inferior y estable para la instalación situada aguas abajo. De este modo contribuye a evitar daños provocados por sobrepresiones y ayuda a proteger los diferentes componentes conectados a la red de agua.

Una presión de trabajo reducida y constante también puede contribuir a disminuir el consumo de agua y minimizar los ruidos hidráulicos en tuberías, válvulas y grifería.

Asiento equilibrado frente a variaciones de la red

La válvula funciona mediante un sistema de compensación entre un diafragma y un muelle de regulación. Cuando disminuye la presión aguas abajo debido al consumo, el muelle provoca la apertura de la válvula hasta recuperar el valor seleccionado.

La presión de entrada no influye directamente sobre la apertura o cierre del mecanismo, por lo que las fluctuaciones de la red tienen una influencia reducida sobre la presión regulada en la salida.

Presión ajustable de 1,5 a 6 bar

La presión de salida puede regularse entre 1,5 y 6 bar mediante la rueda de ajuste situada en la parte superior. La escala graduada integrada permite visualizar el valor seleccionado y facilita la puesta en marcha de la instalación.

La válvula se suministra preajustada a 3 bar. Este valor puede modificarse posteriormente para adaptarlo a las necesidades de la instalación, siempre dentro del rango establecido por Resideo.

Conexiones roscadas de 3/4" y Kvs 3,5

La referencia D05FS-3/4A corresponde a la versión DN20 con conexiones de 3/4". La opción A incorpora racores roscados exteriores en la entrada y la salida, facilitando el montaje y desmontaje de la reductora durante las tareas de instalación o mantenimiento.

Para este tamaño, Resideo especifica un Kvs de 3,5 m³/h. Este valor permite determinar la capacidad hidráulica de la válvula y debe considerarse junto con el caudal requerido y la pérdida de presión disponible al dimensionar la instalación.

Cuerpo de latón resistente a la descincificación

El cuerpo de la válvula está fabricado en latón resistente a la descincificación. Los racores de la variante A también son de latón, mientras que el cartucho interno está fabricado en material sintético de alta calidad.

El conjunto incorpora diafragma de EPDM, juntas de EPDM y muelle de regulación de acero. El muelle queda separado del agua potable durante el funcionamiento.

Cartucho interno sustituible

El cartucho de regulación puede sustituirse completamente, lo que facilita las operaciones de mantenimiento y permite renovar los componentes funcionales internos sin necesidad de sustituir todo el cuerpo instalado.

Esta construcción simplifica las intervenciones periódicas y favorece el mantenimiento de la válvula a lo largo de su vida útil.

Preparada para instalar un manómetro

El cuerpo dispone de una conexión para manómetro, permitiendo comprobar directamente la presión regulada aguas abajo. El manómetro no está incluido y puede seleccionarse como accesorio en función de la escala de presión necesaria.

La combinación del manómetro opcional y la escala integrada en la rueda de ajuste facilita tanto la configuración inicial como las posteriores comprobaciones de la presión de servicio.

Temperaturas de funcionamiento

Para aplicaciones según EN 1567, Resideo establece una temperatura máxima del medio de 30 °C. La válvula admite temperaturas de hasta 70 °C cuando la presión máxima se limita a 10 bar.

La temperatura ambiente de funcionamiento indicada por el fabricante está comprendida entre 5 y 55 °C, en un entorno limpio, seco y protegido frente a las heladas.

Instalación horizontal o vertical

La D05FS puede instalarse tanto en posición horizontal como vertical. En montaje vertical, la carcasa del muelle y la rueda de ajuste deben quedar orientadas hacia arriba.

Resideo recomienda instalar válvulas de corte y situar la reductora en una ubicación fácilmente accesible para facilitar la lectura, limpieza y mantenimiento. También recomienda instalar un filtro antes de la válvula reductora para proteger el mecanismo frente a partículas presentes en el agua.

Después de la válvula debe dejarse un tramo recto de tubería equivalente a 5 veces el diámetro nominal, conforme a las indicaciones de instalación del fabricante y EN 806-2.

Dimensiones de la Resideo D05FS-3/4A

• Conexión: R 3/4".
• Diámetro nominal: DN20.
• Longitud total L: 163 mm.
• Longitud del cuerpo I: 95 mm.
• Altura H: 123 mm.
• Cota h: 96 mm.
• Peso: 0,82 kg.
• Distancia mínima a pared desde el eje de la tubería: 55 mm.

Datos técnicos de la válvula reductora Resideo D05FS-3/4A

• Fabricante: Resideo.
• Serie: Braukmann D05FS.
• Referencia: D05FS-3/4A.
• Fluido: agua potable.
• Sistema: reductora de presión accionada por muelle con asiento equilibrado.
• Conexión: R 3/4".
• Diámetro nominal: DN20.
• Tipo de conexión: racores roscados exteriores en entrada y salida.
• Kvs: 3,5 m³/h.
• Presión máxima de entrada: 25 bar.
• Presión de salida: 1,5-6 bar.
• Preajuste de presión: 3 bar.
• Caída mínima de presión: 1 bar.
• Temperatura máxima según EN 1567: 30 °C.
• Temperatura máxima a 10 bar: 70 °C.
• Temperatura ambiente: 5-55 °C.
• Humedad relativa ambiente: 25-85 %, sin condensación.
• Cuerpo: latón resistente a la descincificación.
• Racores: latón.
• Cartucho: material sintético de alta calidad.
• Diafragma: EPDM.
• Juntas: EPDM.
• Muelle: acero.
• Escala de regulación: integrada.
• Manómetro incluido: no.
• Instalación: horizontal o vertical.
• Certificaciones: DVGW y ACS.

Válvula reductora para instalaciones de agua potable

La Resideo D05FS-3/4A combina una conexión de 3/4", DN20, Kvs 3,5 m³/h y regulación de presión de 1,5 a 6 bar para proteger y estabilizar instalaciones de agua potable. Su asiento equilibrado ayuda a mantener constante la presión de salida frente a fluctuaciones de la red.

El cuerpo de latón resistente a la descincificación, el cartucho sustituible y la escala integrada de regulación facilitan tanto la instalación como el mantenimiento. Para garantizar un funcionamiento adecuado deben respetarse los límites de presión y temperatura y las recomendaciones de montaje indicadas por Resideo.
