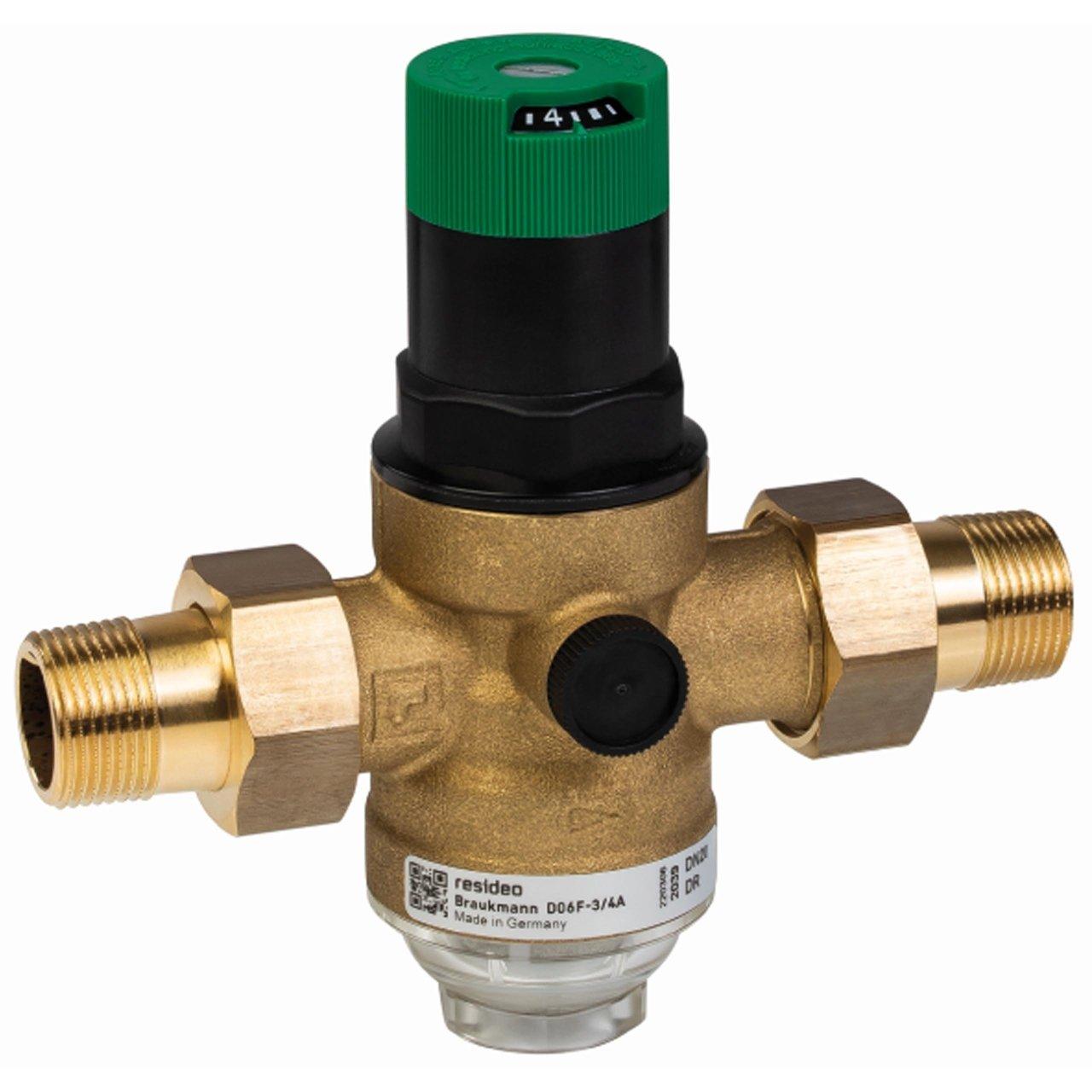

Válvula reductora de presión con filtro y vaso transparente 1/2"

La válvula reductora de presión Resideo D06F-1/2A está diseñada para reducir y estabilizar la presión en instalaciones de agua potable, ayudando a proteger tuberías, grifería, electrodomésticos y otros componentes frente a presiones excesivas de la red. Esta versión incorpora conexiones roscadas de 1/2", diámetro nominal DN15, filtro fino integrado y vaso transparente, permitiendo combinar regulación de presión y filtración en un único dispositivo compacto.

La D06F-1/2A ofrece un valor Kvs de 2,4 m³/h, admite una presión máxima de entrada de 16 bar y permite regular la presión de salida entre 1,5 y 6 bar. Se entrega preajustada a 3 bar y utiliza un sistema de asiento equilibrado que mantiene la presión aguas abajo estable incluso cuando se producen variaciones importantes en la presión de suministro.

Características principales de la Resideo D06F-1/2A

• Marca: Resideo.
• Gama: Braukmann D06F.
• Referencia: D06F-1/2A.
• Tipo: válvula reductora de presión con asiento equilibrado.
• Aplicación: instalaciones de agua potable.
• Conexión: R 1/2".
• Diámetro nominal: DN15.
• Tipo de conexión: juego de racores roscados exteriores en entrada y salida.
• Kvs: 2,4 m³/h.
• Presión máxima de entrada: 16 bar con vaso transparente.
• Presión de salida: regulable entre 1,5 y 6 bar.
• Preajuste de fábrica: 3 bar.
• Caída mínima de presión: 1 bar.
• Filtro: filtro fino integrado.
• Malla del filtro: 0,16 mm.
• Material del filtro: acero inoxidable.
• Vaso del filtro: material sintético transparente.
• Cuerpo: latón resistente a la descincificación.
• Escala de ajuste: integrada.
• Conexiones para manómetro: en ambos lados del cuerpo.

Reducción estable de la presión del agua

La función principal de la Resideo D06F es disminuir una presión de suministro elevada hasta un nivel adecuado para la instalación situada aguas abajo. Al mantener una presión de trabajo controlada, contribuye a evitar daños por sobrepresión y a reducir esfuerzos innecesarios sobre los diferentes elementos de la instalación.

Una presión correctamente regulada también ayuda a reducir el consumo de agua y minimizar los ruidos de circulación en tuberías y grifería. Estas ventajas resultan especialmente interesantes en viviendas o edificios donde la presión de la red es superior a la necesaria o presenta oscilaciones a lo largo del día.

Asiento equilibrado frente a fluctuaciones de la red

La válvula utiliza un sistema de regulación mediante muelle y diafragma con presión de entrada equilibrada. Cuando disminuye la presión aguas abajo debido al consumo de agua, la fuerza del muelle provoca la apertura de la válvula hasta restablecer el equilibrio con el diafragma.

Gracias a este principio de funcionamiento, las variaciones de la presión aguas arriba tienen una influencia mínima sobre la presión ajustada en la salida, proporcionando una alimentación más estable a los puntos de consumo.

Presión regulable de 1,5 a 6 bar

La presión de salida puede configurarse dentro de un intervalo de 1,5 a 6 bar. El mando superior incorpora una escala que permite visualizar directamente el valor seleccionado y facilita el ajuste durante la puesta en servicio.

La válvula se suministra con una presión de salida preajustada a 3 bar. Este valor puede modificarse posteriormente para adaptarlo a los requisitos específicos de la instalación, siempre respetando las condiciones de trabajo indicadas por Resideo.

Filtro fino integrado de acero inoxidable

Además de regular la presión, la D06F-1/2A incorpora un filtro fino de acero inoxidable con una malla de 0,16 mm. Este elemento ayuda a retener pequeñas partículas presentes en el agua antes de que atraviesen el mecanismo interno de regulación.

La integración del filtro en el propio conjunto reduce el número de componentes necesarios y facilita la protección del asiento y del cartucho interno frente a impurezas.

Vaso transparente para facilitar la inspección

Esta variante está equipada con un vaso de filtro transparente, una característica especialmente práctica durante las operaciones de mantenimiento. Al poder visualizar el estado del elemento filtrante desde el exterior, es posible detectar de manera sencilla la acumulación de suciedad y determinar cuándo conviene realizar una limpieza.

Con el vaso transparente, la presión máxima de entrada especificada por Resideo es de 16 bar. Si el dispositivo puede quedar expuesto a radiación ultravioleta o vapores de disolventes, el fabricante recomienda utilizar el vaso de latón compatible con la gama.

Conexión de 1/2" y Kvs 2,4

La referencia D06F-1/2A corresponde a la versión DN15 con conexión R de 1/2". La variante A se suministra con racores roscados exteriores en entrada y salida, facilitando tanto el montaje inicial como el desmontaje en futuras intervenciones de mantenimiento.

Para esta medida, Resideo declara un Kvs de 2,4 m³/h. Este valor debe considerarse junto con el caudal requerido y la pérdida de carga disponible al dimensionar la instalación.

Cuerpo de latón resistente a la descincificación

El cuerpo está fabricado en latón resistente a la descincificación, mientras que los racores de conexión son de latón. La carcasa del muelle y el mando de ajuste utilizan material sintético de alta calidad.

El cartucho interno incorpora un diafragma de EPDM, las juntas también son de EPDM y el muelle de regulación está fabricado en acero. Además, el muelle permanece separado del agua potable durante el funcionamiento.

Cartucho interno sustituible

El conjunto interno de regulación puede sustituirse completamente. Esta construcción facilita las operaciones de mantenimiento y permite renovar los principales componentes funcionales sin tener que sustituir necesariamente todo el cuerpo de la válvula instalado en la tubería.

La posibilidad de reemplazar el cartucho, el filtro y otros elementos de servicio contribuye a simplificar el mantenimiento periódico de la instalación.

Preparada para instalar manómetro

El cuerpo de la válvula dispone de conexiones para manómetro en ambos lados, lo que facilita la comprobación directa de la presión regulada. El manómetro se suministra como accesorio y no forma parte del equipamiento estándar de esta referencia.

La combinación de la escala graduada incorporada y un manómetro opcional permite ajustar y verificar con precisión la presión aguas abajo durante la puesta en marcha y las revisiones periódicas.

Temperatura de funcionamiento

La versión D06F-1/2A con vaso transparente está especificada para trabajar con agua a una temperatura máxima de hasta 40 °C dentro de las condiciones indicadas por Resideo. La documentación técnica también establece una temperatura máxima de 30 °C para las condiciones contempladas específicamente por EN 1567.

La temperatura ambiente admisible se sitúa entre 5 y 55 °C, en un entorno limpio, seco y protegido frente a las heladas.

Instalación horizontal o vertical

La válvula puede instalarse en posición horizontal o vertical. Resideo recomienda colocar válvulas de corte, instalar el dispositivo en un lugar fácilmente accesible y protegido de las heladas, y dejar espacio suficiente para la lectura del manómetro, la inspección del vaso y las tareas de mantenimiento.

Después de la reductora debe disponerse un tramo recto de tubería equivalente como mínimo a cinco veces el diámetro nominal, siguiendo las recomendaciones de EN 806-2. El equipo requiere además mantenimiento periódico de acuerdo con EN 806-5.

Funcionamiento silencioso

Para los tamaños hasta 1 1/4", incluido este modelo de 1/2", Resideo indica una clasificación de bajo nivel sonoro LGA grupo 1 sin limitaciones. La reducción y estabilización de la presión ayuda asimismo a disminuir los ruidos hidráulicos asociados a presiones excesivas en la instalación.

Dimensiones de la Resideo D06F-1/2A

• Conexión: R 1/2".
• Diámetro nominal: DN15.
• Longitud total L: 140 mm.
• Longitud I: 80 mm.
• Altura superior H: 89 mm.
• Altura inferior h: 58 mm.
• Altura total aproximada: 147 mm.
• Diámetro del vaso D: 54 mm.
• Peso: aproximadamente 0,8 kg.

Datos técnicos de la válvula reductora Resideo D06F-1/2A

• Fabricante: Resideo.
• Familia: Braukmann D06F.
• Referencia: D06F-1/2A.
• Medio: agua potable.
• Tipo: válvula reductora de presión con filtro integrado.
• Sistema de regulación: muelle y diafragma con asiento equilibrado.
• Conexión: R 1/2".
• Diámetro nominal: DN15.
• Conexiones: racores roscados exteriores.
• Kvs: 2,4 m³/h.
• Presión nominal: PN16.
• Presión máxima de entrada: 16 bar.
• Presión de salida: 1,5-6 bar.
• Preajuste: 3 bar.
• Caída mínima de presión: 1 bar.
• Filtro fino: integrado.
• Malla: 0,16 mm.
• Material del filtro: acero inoxidable.
• Vaso: material sintético transparente.
• Temperatura máxima de funcionamiento de la variante A: 40 °C.
• Temperatura máxima según EN 1567: 30 °C.
• Temperatura ambiente: 5-55 °C.
• Cuerpo: latón resistente a la descincificación.
• Racores: latón.
• Muelle: acero para muelles.
• Diafragma: EPDM.
• Juntas: EPDM.
• Escala de presión: integrada.
• Conexiones para manómetro: sí.
• Manómetro incluido: no.
• Montaje: horizontal o vertical.
• Certificaciones y conformidad: DVGW, WRAS hasta 23 °C, ACS y BS EN 1567.

Regulación y filtración para instalaciones de agua potable

La Resideo D06F-1/2A combina regulación de presión, filtro fino y vaso transparente en un solo conjunto. Con su conexión de 1/2", DN15, Kvs 2,4 m³/h y presión ajustable entre 1,5 y 6 bar, permite estabilizar el suministro y proteger los componentes de instalaciones domésticas, comerciales o industriales dentro de los límites establecidos por el fabricante.

El asiento equilibrado, la escala de ajuste, las conexiones para manómetro, el cartucho sustituible y el vaso transparente facilitan tanto la puesta en servicio como el mantenimiento. Para asegurar un funcionamiento correcto deben respetarse las condiciones de presión, temperatura, instalación y mantenimiento indicadas por Resideo.
