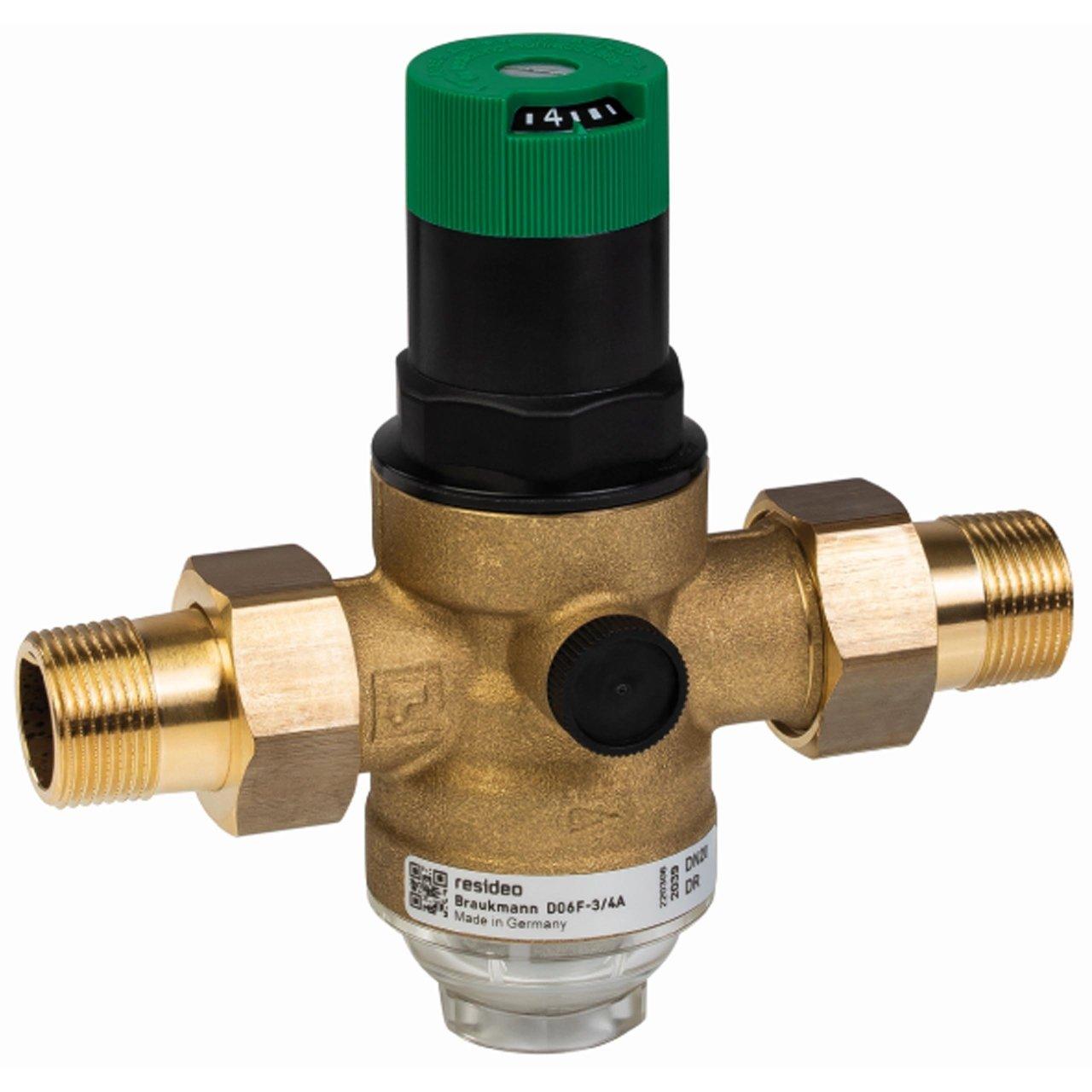

Válvula reductora de presión con filtro y vaso transparente 1"

La válvula reductora de presión Resideo Braukmann D06F-1A está diseñada para reducir y estabilizar la presión en instalaciones de agua potable, protegiendo tuberías, grifería y equipos frente a una presión de suministro excesiva. Esta versión dispone de conexiones roscadas de 1", diámetro nominal DN25, filtro fino integrado y vaso de filtro transparente, que permite comprobar visualmente su estado sin desmontar el conjunto.

Gracias a su diseño con asiento equilibrado, la presión de salida se mantiene estable aunque se produzcan variaciones en la presión de entrada. Permite regular la presión aguas abajo entre 1,5 y 6 bar, viene preajustada de fábrica a 3 bar y admite una presión máxima de entrada de 16 bar en esta versión equipada con vaso transparente.

Características principales de la Resideo D06F-1A

• Marca: Resideo.
• Serie: Braukmann D06F.
• Referencia: D06F-1A.
• Tipo: válvula reductora de presión con asiento equilibrado.
• Aplicación: instalaciones de agua potable.
• Tamaño de conexión: 1".
• Diámetro nominal: DN25.
• Tipo de conexión: juego de racores roscados exteriores en entrada y salida.
• Valor Kvs: 5,8 m³/h.
• Filtro: filtro fino integrado.
• Tamaño de malla: 0,16 mm.
• Material del filtro: acero inoxidable.
• Vaso de filtro: transparente.
• Presión máxima de entrada: 16 bar con vaso transparente.
• Presión de salida regulable: de 1,5 a 6 bar.
• Presión preajustada de fábrica: 3 bar.
• Caída mínima de presión: 1 bar.
• Temperatura máxima del fluido: 40 °C para la versión con vaso transparente.
• Cuerpo: latón resistente a la descincificación.
• Diafragma y juntas: EPDM.
• Escala de ajuste: integrada.
• Conexiones para manómetro: integradas en ambos lados del cuerpo.
• Manómetro: no incluido.

Reducción y estabilización de la presión del agua

La Resideo D06F-1A permite reducir una presión elevada procedente de la red hasta un nivel adecuado para la instalación situada aguas abajo. Una presión controlada ayuda a evitar daños causados por sobrepresiones y contribuye a proteger los componentes conectados a la red de agua.

Además, mantener una presión de funcionamiento reducida y constante puede ayudar a disminuir el consumo de agua y reducir los ruidos de circulación que pueden producirse en tuberías, válvulas y grifería cuando la presión de suministro es superior a la necesaria.

Asiento equilibrado para una presión de salida constante

El funcionamiento de la válvula se basa en un sistema de equilibrio entre la fuerza del diafragma y la fuerza del muelle de regulación. Cuando existe consumo de agua y disminuye la presión aguas abajo, el muelle provoca la apertura de la válvula hasta que vuelve a alcanzarse la presión seleccionada.

El diseño de presión de entrada equilibrada evita que las fluctuaciones aguas arriba tengan una influencia significativa sobre la presión regulada. De esta forma, la D06F mantiene una presión de salida estable dentro de sus condiciones nominales de funcionamiento.

Presión regulable de 1,5 a 6 bar

La presión de salida puede ajustarse mediante el mando situado en la parte superior del dispositivo dentro de un intervalo de 1,5 a 6 bar. La escala incorporada permite visualizar directamente el valor seleccionado y facilita la regulación durante la puesta en servicio.

La válvula se suministra preajustada a 3 bar, aunque este valor puede modificarse posteriormente para adaptarlo a las necesidades de la instalación. La caída mínima de presión especificada por el fabricante es de 1 bar.

Filtro fino integrado de 0,16 mm

La Resideo D06F integra un filtro fino de acero inoxidable con una malla de 0,16 mm. Este elemento ayuda a retener partículas presentes en el agua antes de que alcancen el mecanismo de regulación de la válvula.

El filtro forma parte del propio conjunto, proporcionando en un mismo dispositivo las funciones de reducción de presión y filtración. Su elemento filtrante puede revisarse durante las operaciones periódicas de mantenimiento.

Vaso transparente para facilitar la inspección

La versión D06F-1A incorpora un vaso de filtro transparente de material sintético. Su transparencia permite comprobar visualmente la acumulación de suciedad y valorar cuándo es necesario realizar una operación de limpieza o mantenimiento.

Con este tipo de vaso, Resideo especifica una presión máxima de entrada de 16 bar. El fabricante indica que, si la válvula puede quedar expuesta a radiación ultravioleta o a vapores de disolventes, debe utilizarse el vaso de filtro de latón compatible indicado para la gama.

Conexión de 1" y capacidad Kvs 5,8

La referencia D06F-1A corresponde a la variante con conexión R de 1" y diámetro nominal DN25. La versión A incluye un juego de racores roscados exteriores tanto en la entrada como en la salida, facilitando la conexión y el posterior desmontaje del conjunto durante trabajos de mantenimiento.

Para este tamaño, Resideo declara un valor Kvs de 5,8 m³/h. Este parámetro permite dimensionar la válvula según el caudal requerido y la pérdida de presión disponible en la instalación.

Cuerpo de latón resistente a la descincificación

El cuerpo principal está fabricado en latón resistente a la descincificación, mientras que los racores roscados también son de latón. El cartucho interior utiliza material sintético de alta calidad e incorpora un diafragma de EPDM.

Las juntas son igualmente de EPDM y el muelle de regulación está fabricado en acero. El diseño mantiene el muelle separado del agua potable durante el funcionamiento.

Cartucho interno completamente sustituible

El conjunto interno de regulación puede sustituirse completamente, facilitando el mantenimiento de la válvula y evitando tener que reemplazar necesariamente todo el cuerpo instalado cuando sea preciso intervenir sobre el mecanismo interno.

Esta construcción modular resulta especialmente útil en instalaciones donde se busca facilitar las operaciones periódicas de mantenimiento y prolongar la vida útil del conjunto.

Preparada para instalar un manómetro

El cuerpo de la D06F dispone de conexiones para manómetro en ambos lados, permitiendo controlar la presión de salida directamente en la instalación. El manómetro se comercializa como accesorio y no está incluido con la válvula.

La combinación de la escala de ajuste integrada y un manómetro opcional facilita tanto el preajuste inicial como las posteriores comprobaciones de funcionamiento.

Temperatura y condiciones de funcionamiento

Para la versión A con vaso de filtro transparente, Resideo especifica una temperatura máxima del fluido de 40 °C. En las condiciones de ensayo contempladas por EN 1567, la documentación técnica establece una temperatura máxima de 30 °C.

La presión máxima de entrada es de 16 bar y el rango de regulación aguas abajo es de 1,5 a 6 bar. Estas condiciones deben respetarse durante el dimensionado y la instalación para asegurar el correcto funcionamiento del regulador.

Instalación y mantenimiento

La válvula debe instalarse en una zona fácilmente accesible, protegida frente a las heladas y con espacio suficiente para realizar las operaciones de ajuste, inspección y mantenimiento. Resideo recomienda instalar válvulas de corte y dejar aguas abajo un tramo recto de tubería de al menos cinco veces el diámetro nominal, conforme a EN 806-2.

La D06F requiere mantenimiento periódico conforme a EN 806-5. El vaso transparente facilita la inspección del filtro, mientras que el cartucho sustituible simplifica las intervenciones sobre el mecanismo de regulación.

Dimensiones de la Resideo D06F-1A

• Conexión: R 1".
• Diámetro nominal: DN25.
• Longitud total L: 180 mm.
• Longitud I: 100 mm.
• Altura H: 111 mm.
• Cota h: 64 mm.
• Diámetro D: 61 mm.
• Peso: aproximadamente 1,4 kg.

Datos técnicos de la válvula reductora Resideo D06F-1A

• Fabricante: Resideo.
• Gama: Braukmann D06F.
• Referencia: D06F-1A.
• Fluido: agua potable.
• Principio de funcionamiento: válvula reductora accionada por muelle con asiento equilibrado.
• Conexión: R 1".
• Diámetro nominal: DN25.
• Conexiones de entrada y salida: juego de racores roscados exteriores.
• Kvs: 5,8 m³/h.
• Presión máxima de entrada: 16 bar.
• Rango de presión de salida: 1,5-6 bar.
• Preajuste: 3 bar.
• Caída mínima de presión: 1 bar.
• Temperatura máxima del fluido: 40 °C en la versión con vaso transparente.
• Filtro fino integrado: sí.
• Malla del filtro: 0,16 mm.
• Material del filtro: acero inoxidable.
• Vaso del filtro: material sintético transparente.
• Cuerpo: latón resistente a la descincificación.
• Racores: latón.
• Cartucho: material sintético de alta calidad.
• Diafragma: EPDM.
• Juntas: EPDM.
• Muelle: acero para muelles.
• Escala de presión: integrada.
• Conexiones para manómetro: sí, en ambos lados del cuerpo.
• Manómetro incluido: no.
• Certificación: ACS.
• Homologación: DVGW.
• Homologación WRAS: hasta 23 °C.

Protección, regulación y filtración en un único conjunto

La Resideo D06F-1A combina en un único dispositivo la reducción de presión y un filtro fino integrado, ofreciendo una solución completa para instalaciones de agua potable. Su conexión de 1", DN25, Kvs 5,8 m³/h y regulación entre 1,5 y 6 bar permiten adaptarla a numerosas instalaciones domésticas, comerciales e industriales dentro de los límites establecidos por el fabricante.

El vaso transparente facilita la comprobación del estado del filtro, mientras que el asiento equilibrado ayuda a mantener estable la presión aguas abajo frente a variaciones en el suministro. La escala de regulación, las conexiones para manómetro y el cartucho sustituible facilitan además la puesta en marcha y el posterior mantenimiento de la instalación.
