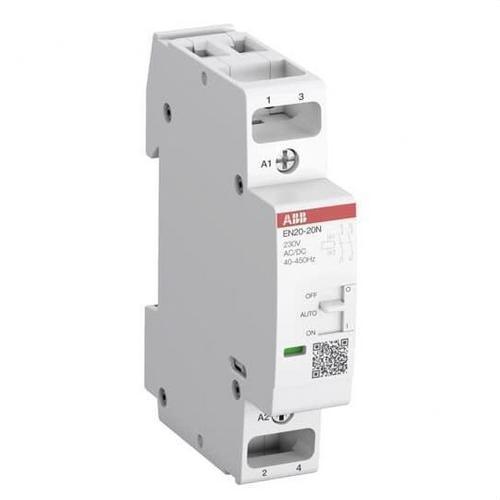

Contactor EN20-20N-06 2NA 230AC/DC

El contactor ABB modelo EN20-20N-06, referencia 1SBE122111R0620, es un dispositivo electromecánico diseñado para el control de cargas eléctricas en aplicaciones industriales y comerciales. Con una capacidad de corriente de 20A y configuración de contactos 2 NO (normalmente abiertos), este contactor es adecuado para manejar cargas de hasta 4.6 kW en circuitos AC-1 y 1.3 kW en AC-3 a 230V monofásico. Su diseño compacto de 18 mm de ancho facilita la instalación en paneles y cuadros eléctricos, permitiendo optimizar el espacio disponible.

El EN20-20N-06 es compatible con una amplia gama de frecuencias, desde 50/60 Hz hasta 400 Hz, así como con aplicaciones de corriente continua (DC), lo que lo convierte en una opción versátil para diferentes tipos de instalaciones. La tensión de control de la bobina es de 230V AC/DC, proporcionando flexibilidad en la configuración del circuito de control. El contactor incluye una protección IP20, adecuada para entornos donde se requiere protección contra el contacto accidental con partes eléctricas.

El dispositivo está diseñado para soportar condiciones ambientales exigentes, con un rango de temperatura operativa de -25°C a +55°C y resistencia a la altitud hasta 2000 metros. Además, cumple con las normas internacionales IEC/EN 60947-1, IEC/EN 60947-4-1 y UL 60947, lo que garantiza su fiabilidad y seguridad en aplicaciones industriales.

Características técnicas:

• Configuración de contactos: 2 NO (normalmente abiertos), sin contactos auxiliares.
• Capacidad de corriente nominal: 20A para AC-1 y 9A para AC-3 a 230V monofásico.
• Potencia operativa: Hasta 4.6 kW para AC-1 y 1.3 kW para AC-3 a 230V.
• Tensión de control: 230V AC/DC.
• Compatibilidad de frecuencia: 50/60 Hz, 400 Hz, y corriente continua.
• Protección: IP20, adecuada para entornos con protección moderada.
• Dimensiones: 18 mm de ancho, 85 mm de alto, 65 mm de largo.
• Peso: 0.14 kg, ligero y fácil de instalar.
• Durabilidad eléctrica: Hasta 150,000 ciclos para AC-1 y AC-3.
• Durabilidad mecánica: 1,000,000 ciclos.
• Tensión de aislamiento nominal (Ui): 400V.
• Tensión soportada por impulsos (Uimp): 4kV.
• Capacidad de conexión: Compatible con cables flexibles y rígidos de diferentes tamaños, con ajustes para facilitar la instalación.

Ventajas del producto:

• Diseño compacto y montaje optimizado: Su ancho de 18 mm permite una instalación sencilla en cuadros eléctricos, maximizando el espacio disponible.
• Versatilidad en aplicaciones: Compatible con circuitos AC y DC, así como con diferentes frecuencias de operación, incluyendo 400 Hz.
• Alta durabilidad: Diseñado para soportar 1,000,000 de ciclos mecánicos, lo que garantiza una larga vida útil y un bajo costo de mantenimiento.
• Fiabilidad en entornos exigentes: Operación estable en un amplio rango de temperaturas y condiciones ambientales.

Aplicaciones recomendadas:

El contactor ABB EN20-20N-06 es ideal para aplicaciones en sistemas de automatización, control de motores, calefacción, ventilación y aire acondicionado (HVAC), y otros sistemas eléctricos que requieren un control confiable de cargas de hasta 20A. Es adecuado para su uso en la industria, edificios comerciales y otras instalaciones donde se necesita un dispositivo compacto, duradero y fácil de integrar.

Cumplimiento normativo:

Cumple con las normativas IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947 y la directiva RoHS, lo que garantiza que el producto cumple con los estándares internacionales de seguridad y sostenibilidad ambiental.

Con el contactor EN20-20N-06 de ABB, obtienes una solución robusta y eficiente para el control de cargas eléctricas, respaldada por la calidad y experiencia de un líder en el sector eléctrico.
