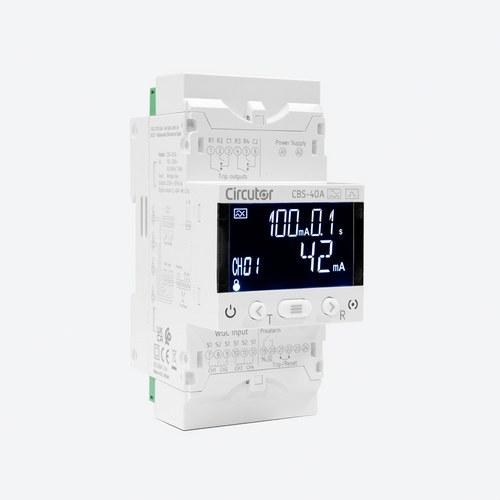

Central de relé diferencial tipo A ultrainmunizados Circutor CBS-40A

La central de relé diferencial tipo A Circutor CBS-40A, referencia P12A70, es un equipo diseñado para proporcionar una protección diferencial robusta y eficiente en instalaciones eléctricas. Este dispositivo de 3 módulos está especialmente pensado para garantizar la seguridad eléctrica, mediante el control de hasta cuatro redes de protección diferencial simultáneamente, ofreciendo alta inmunidad a corrientes de alta frecuencia y asegurando una respuesta rápida y eficaz frente a posibles fallos eléctricos.

Funcionalidad y características principales

El CBS-40A está equipado con cuatro relés programables independientes, que permiten controlar hasta cuatro transformadores toroidales externos de la serie WGC/WGS, lo que lo convierte en una solución integral para la protección diferencial en instalaciones de mediana a gran escala. Además, el equipo incorpora un relé de prealarma para advertir sobre posibles eventos antes de que ocurra un disparo, proporcionando una capa adicional de seguridad.

Uno de los aspectos más destacados de este dispositivo es su relé tipo A superinmunizado, que es capaz de filtrar corrientes de alta frecuencia, lo que lo hace altamente resistente a perturbaciones eléctricas, proporcionando una medición precisa en verdadero valor eficaz (TRMS). Esta característica asegura que las interferencias en las redes eléctricas no afecten la operación de las protecciones diferenciales, lo que es esencial para instalaciones críticas.

Sensibilidad y retardo ajustable

El rango de sensibilidad del CBS-40A es amplio, ajustándose desde 0,03 A hasta 30 A, lo que permite adaptar el equipo a diferentes tipos de instalaciones y necesidades de protección. Además, el tiempo de retardo es completamente configurable, desde 0,1 hasta 5 segundos en diversas opciones, lo que facilita su personalización para adaptarse a las características particulares de cada red eléctrica. Estos ajustes permiten que el equipo actúe de manera precisa, evitando disparos intempestivos que podrían interrumpir el suministro eléctrico innecesariamente.

Interfaz y control

El equipo cuenta con un display LCD negativo y dos LEDs indicadores, los cuales proporcionan información en tiempo real sobre el estado de las protecciones y las conexiones. Además, su teclado de tres teclas permite realizar ajustes y configuraciones de forma rápida y sencilla, sin necesidad de herramientas adicionales. Esto facilita la operación y el mantenimiento del equipo, asegurando que los parámetros de protección estén siempre optimizados.

Instalación y compatibilidad

El CBS-40A está diseñado para ser instalado en un carril DIN, lo que simplifica su integración en cuadros eléctricos estándar. Su envolvente de plástico V0 autoextinguible asegura una mayor durabilidad y seguridad, protegiendo los componentes internos ante posibles incendios o sobrecalentamientos. Además, el equipo está certificado bajo normativas internacionales como IEC 60947-2-M e IEC 62020-1, lo que garantiza su calidad y seguridad.

Especificaciones técnicas:

• Código: P12A70
• Número de relés: 4 relés de disparo por diferencial, 1 relé de prealarma
• Sensibilidad (IΔn): Ajustable de 0,03 A a 30 A
• Alimentación: 110-230 V AC
• Retardo: Ajustable de 0,1 a 5 segundos
• Frecuencia: 50/60 Hz
• Consumo: 7,5 VA
• Tipo de sensor: Tipo A (WGC)
• Entradas: Para conectar transformadores toroidales externos
• Salidas: 4 salidas de relé, 1 relé de prealarma
• Tamaño: 52,5 x 118 x 74 mm
• Peso: 0,303 kg
• Grado de protección: IP 30 (IP 40 en frontal)
• Categoría de instalación: CAT III 300 V

Normativas y seguridad

El CBS-40A cumple con las principales normativas internacionales como la IEC 60947-2-M y IEC 62020-1, lo que garantiza su fiabilidad y seguridad en cualquier entorno. Además, está diseñado para operar en un amplio rango de temperaturas, desde -10 ºC hasta +60 ºC, lo que lo hace adecuado para su uso en diferentes tipos de instalaciones y condiciones ambientales.

Características adicionales:

• Relé tipo A ultrainmunizado con filtrado de corrientes de alta frecuencia.
• 4 relés de disparo por diferencial y 1 relé de prealarma para una mayor protección.
• Ajuste de sensibilidad desde 0,03 A hasta 30 A.
• Tiempo de retardo configurable desde 0,1 hasta 5 segundos, adaptándose a las necesidades de la instalación.
• Display LCD para visualización de parámetros en tiempo real.
• Compatible con transformadores toroidales externos WGC/WGS.

En resumen, la central de relé diferencial Circutor CBS-40A es una solución avanzada para el control y protección diferencial en instalaciones eléctricas, proporcionando un alto nivel de seguridad, fiabilidad y eficiencia energética. Ideal para instalaciones que requieren una protección robusta y adaptable a diferentes condiciones de operación.
