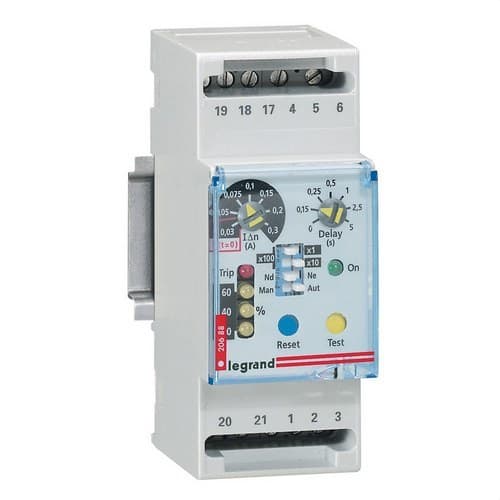

Relé diferencial 2 MODULOS

El relé diferencial Legrand 026088 es un dispositivo modular regulable diseñado para detectar corrientes de fuga a tierra y ordenar la desconexión de un interruptor automático o interruptor de potencia compatible. Asociado a un transformador toroidal y a una bobina de disparo por emisión de corriente o mínima tensión, permite incorporar protección diferencial a instalaciones equipadas con interruptores Legrand DPX³ o DPX³-I.

Dispone de sensibilidad diferencial regulable, temporización de disparo ajustable, señalización mediante varios LED y contacto auxiliar. Se alimenta a 230/240 voltios en corriente alterna, funciona a 50 o 60 hercios y ocupa únicamente 2 módulos sobre carril DIN.

Relé diferencial regulable para interruptores Legrand DPX³

La referencia 026088 está concebida para supervisar continuamente posibles corrientes de defecto a tierra en instalaciones eléctricas. El relé recibe la señal procedente de un transformador toroidal externo instalado alrededor de los conductores del circuito y compara la corriente residual detectada con el valor de sensibilidad seleccionado.

Cuando la corriente de fuga alcanza el umbral configurado y se cumplen las condiciones de temporización establecidas, el relé envía una orden de disparo a la bobina asociada al interruptor, provocando la apertura del circuito.

Protección diferencial mediante relé y transformador toroidal

El Legrand 026088 no es un interruptor diferencial autónomo. Para realizar la función de protección necesita trabajar conjuntamente con un toroidal compatible y con una bobina de disparo por emisión de corriente o por mínima tensión instalada en el interruptor automático o interruptor correspondiente.

Esta arquitectura permite añadir protección diferencial a interruptores de potencia y adaptar los parámetros de actuación a las necesidades específicas de la instalación.

Sensibilidad diferencial regulable

Una de las principales ventajas del relé es la posibilidad de ajustar la corriente diferencial de disparo. El rango disponible depende del transformador toroidal asociado.

Con los toroides de menor diámetro compatibles, Legrand contempla valores de sensibilidad desde 0,03 amperios hasta 30 amperios, con diferentes pasos intermedios de regulación.

Entre los valores disponibles se encuentran 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 y 30 amperios, dependiendo del toroidal utilizado.

Temporización de disparo ajustable hasta 5 segundos

El Legrand 026088 permite configurar también el retardo de actuación. Los tiempos seleccionables son:

• 0 segundos.
• 0,15 segundos.
• 0,25 segundos.
• 0,5 segundos.
• 1 segundo.
• 2,5 segundos.
• 5 segundos.

Esta regulación permite adaptar la respuesta de la protección y facilita la coordinación entre diferentes niveles de una instalación eléctrica cuando el diseño requiere distintos tiempos de actuación.

Relé diferencial tipo A

Legrand identifica esta referencia como un relé diferencial tipo A. Este tipo de protección está preparado para detectar corrientes diferenciales alternas sinusoidales y corrientes continuas pulsantes dentro de las condiciones previstas para esta clase.

La selección del valor de sensibilidad, la temporización y el toroidal debe realizarse de acuerdo con las características del circuito y con los requisitos de protección establecidos para la instalación.

Indicadores LED para supervisar la corriente de fuga

El frontal del relé incorpora varios indicadores LED que facilitan la supervisión visual del estado de la protección.

• 1 LED verde: indica que el relé dispone de alimentación eléctrica.
• 3 LED amarillos: indican niveles de corriente de defecto de aislamiento equivalentes al 20, 40 y 60 por ciento del umbral configurado.
• 1 LED rojo fijo: indica que se ha alcanzado o superado el valor de corriente de defecto establecido.
• 1 LED rojo intermitente: señala una interrupción o falta de continuidad en la conexión entre el transformador toroidal y el relé.

Esta señalización permite comprobar rápidamente la evolución de la corriente de fuga y facilita la identificación de determinados fallos de conexión.

Control progresivo del nivel de aislamiento

Los tres indicadores amarillos permiten visualizar de manera escalonada el nivel de corriente de defecto respecto al umbral seleccionado. Los niveles del 20, 40 y 60 por ciento proporcionan información previa antes de alcanzar la corriente configurada para la actuación del relé.

Esta indicación puede resultar especialmente útil durante operaciones de mantenimiento y diagnóstico de instalaciones, al permitir observar incrementos de la corriente residual antes de que se produzca el disparo.

Contacto auxiliar incorporado

El Legrand 026088 incorpora un contacto auxiliar que puede utilizarse dentro del sistema de control o señalización de la instalación.

La integración de este contacto facilita la supervisión del estado del relé dentro de cuadros eléctricos y sistemas de gestión compatibles.

Tapa frontal precintable

El dispositivo dispone de una tapa frontal abatible y precintable. Esta cubierta protege los elementos de regulación y permite limitar modificaciones accidentales o no autorizadas de los parámetros configurados.

Esta característica resulta especialmente útil en instalaciones profesionales donde es importante conservar los ajustes de sensibilidad y temporización establecidos durante la puesta en servicio.

Compatible con transformadores toroidales Legrand

El relé debe utilizarse conjuntamente con los toroidales Legrand compatibles especificados para la referencia 026088. La documentación vigente del fabricante contempla diferentes diámetros para adaptarse a distintas secciones de cableado y tamaños de instalación.

El diámetro del toroidal seleccionado influye en el rango mínimo de sensibilidad diferencial disponible, por lo que debe escogerse conjuntamente con el relé según las características eléctricas y físicas del circuito.

Montaje modular sobre carril DIN

El relé está diseñado para instalarse directamente sobre carril DIN en cuadros eléctricos. Ocupa una anchura equivalente a 2 módulos, facilitando su integración junto a otros dispositivos de control y protección.

Su formato modular permite concentrar las funciones de detección y ajuste en el cuadro, mientras que el transformador toroidal se instala alrededor de los conductores que deben ser supervisados.

Alimentación a 230/240 voltios

El Legrand 026088 funciona con una tensión de alimentación de 230/240 voltios en corriente alterna y una frecuencia de 50 o 60 hercios.

El LED verde frontal permite comprobar visualmente que el relé está correctamente alimentado y disponible para realizar la supervisión diferencial.

Aplicación con interruptores DPX³ y DPX³-I

Legrand especifica esta referencia para proporcionar protección diferencial cuando se combina con interruptores automáticos DPX³ equipados con bobina de disparo o con interruptores DPX³-I compatibles.

Cuando el relé detecta una corriente de defecto superior al nivel seleccionado, transmite la orden correspondiente a la bobina asociada para provocar la apertura del dispositivo de corte.

Características técnicas del Legrand 026088

• Marca: Legrand.
• Referencia: 026088.
• EAN: 3245060260880.
• Tipo de producto: relé diferencial modular regulable.
• Tipo de protección diferencial: tipo A.
• Aplicación: protección diferencial asociada a interruptores DPX³ y DPX³-I compatibles.
• Funcionamiento: detección mediante transformador toroidal externo.
• Sensibilidad diferencial: regulable según toroidal asociado.
• Sensibilidad mínima disponible: 0,03 amperios con toroidales compatibles.
• Sensibilidad máxima disponible: 30 amperios.
• Temporización regulable: 0; 0,15; 0,25; 0,5; 1; 2,5 y 5 segundos.
• Tensión de alimentación: 230/240 voltios en corriente alterna.
• Frecuencia: 50 o 60 hercios.
• Indicador de alimentación: LED verde.
• Indicadores de nivel de fuga: 3 LED amarillos al 20, 40 y 60 por ciento.
• Indicador de defecto: LED rojo.
• Detección de interrupción entre toroidal y relé: sí, mediante LED rojo intermitente.
• Contacto auxiliar: incluido.
• Tapa frontal: abatible y precintable.
• Montaje: carril DIN.
• Número de módulos: 2.
• Requiere transformador toroidal: sí.
• Requiere bobina de disparo compatible: sí.

Protección diferencial regulable para cuadros de potencia

El relé diferencial Legrand 026088 permite incorporar una protección diferencial ajustable a instalaciones con interruptores de potencia compatibles, ofreciendo regulación tanto de la sensibilidad como del tiempo de actuación.

Su formato de 2 módulos, indicadores LED, contacto auxiliar, tapa precintable y compatibilidad con diferentes transformadores toroidales facilitan su integración en cuadros eléctricos donde se requiere supervisar corrientes de fuga y adaptar el disparo a las características concretas de la instalación.
