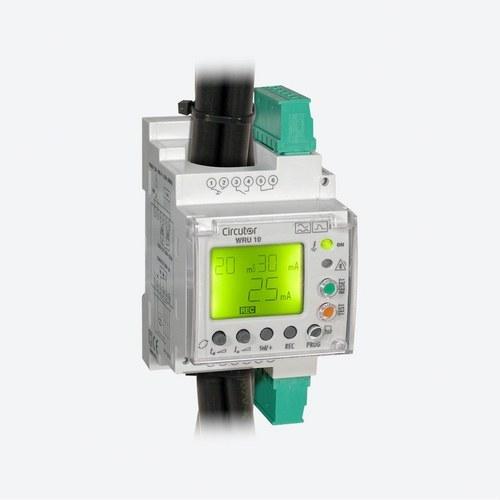

Relé diferencial tipo A ultrainmunizado Circutor WRU-10

El relé diferencial Circutor WRU-10, referencia P14035, es un dispositivo avanzado diseñado para proteger instalaciones eléctricas mediante la detección de corrientes de fuga a tierra, evitando posibles daños y mejorando la seguridad operativa. Este relé diferencial tipo A ultrainmunizado es ideal para entornos donde la continuidad del servicio eléctrico es esencial, ya que cuenta con un sistema de alta inmunidad que filtra las corrientes de alta frecuencia, evitando disparos intempestivos y asegurando una protección confiable y eficiente.

Diseño compacto y funcional:
El WRU-10 se caracteriza por su diseño compacto, con solo 3 módulos de ancho y una instalación en carril DIN (DIN 46277, EN 50022), lo que facilita su integración en cuadros eléctricos existentes sin ocupar demasiado espacio. Incorpora un transformador diferencial en su estructura de 28 mm, formando un solo conjunto con el relé. Esto permite una instalación rápida y sencilla sin necesidad de transformadores adicionales.

Visualización y control avanzado:

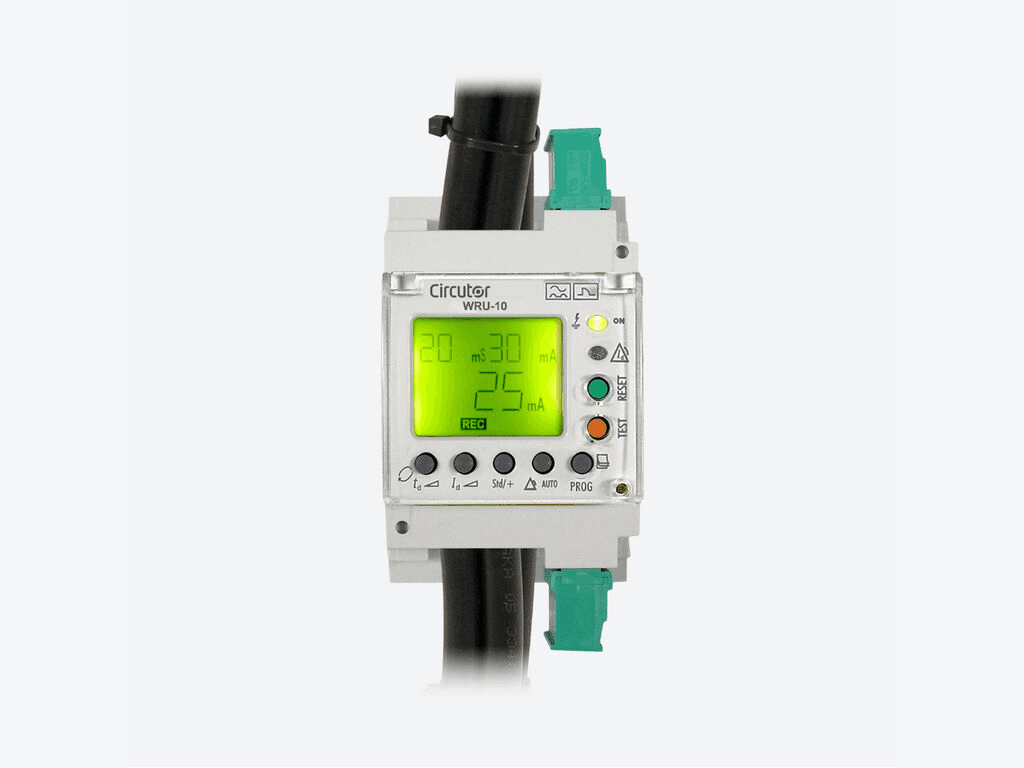

El dispositivo está equipado con un display y LEDs que permiten visualizar el estado de la protección diferencial, incluyendo la corriente de fuga, los mensajes de prealarma y el estado de la protección. La capacidad de visualizar el valor de fuga instantáneo en el display ofrece una visión clara del estado de las líneas protegidas, lo que permite llevar a cabo un mantenimiento preventivo de manera más eficiente y evitar problemas antes de que se conviertan en fallos críticos.

Protección diferencial ajustable y flexible:
El Circutor WRU-10 permite ajustar la sensibilidad diferencial (IΔn) en un rango que va desde 0,03 A hasta 30 A, lo que lo convierte en un dispositivo extremadamente versátil para diferentes aplicaciones y niveles de protección. Además, el tiempo de retardo (tΔ) puede configurarse entre 0,02 y 10 segundos, lo que proporciona opciones de protección instantánea o selectiva según las necesidades de la instalación. Este tipo de flexibilidad asegura que el dispositivo se pueda adaptar a diversas situaciones operativas y configuraciones eléctricas.

Prealarma y relés de salida programables:
El WRU-10 incluye un sistema de prealarma, lo que permite detectar posibles problemas antes de que ocurran fallos importantes. Además, el dispositivo cuenta con tres relés de salida programables: un relé principal que se utiliza para la protección asociada a un contactor o la bobina de disparo de un interruptor automático, y dos relés adicionales para la prealarma. Estas salidas de relé permiten un control preciso y una respuesta rápida ante la detección de corrientes de fuga, lo que mejora la seguridad y la fiabilidad de la instalación.

Alta inmunidad y medida en verdadero valor eficaz (TRMS):
El relé diferencial WRU-10 está diseñado para garantizar la máxima seguridad eléctrica. Su tecnología de medición en verdadero valor eficaz (TRMS) asegura una detección precisa de las corrientes de fuga, incluso en condiciones de tensión distorsionada o con armónicos presentes en la red eléctrica. Además, su tecnología ultrainmunizada lo hace extremadamente resistente a las perturbaciones eléctricas, lo que evita los disparos no deseados causados por corrientes transitorias o de alta frecuencia.

Aplicaciones y beneficios:
El Circutor WRU-10 es ideal para su uso en una amplia gama de aplicaciones, incluidas instalaciones industriales, comerciales y residenciales. Por sus características de diseño, asegura la máxima seguridad y continuidad en el servicio eléctrico, evitando interrupciones innecesarias y garantizando la protección de las personas y los equipos. Es especialmente útil en instalaciones donde la continuidad del suministro eléctrico es crítica, como hospitales, centros de datos o instalaciones de producción continua.

Características técnicas destacadas:

• Tensión de alimentación: 230 Vca ± 30 %, lo que asegura su funcionamiento en redes eléctricas comunes.
• Frecuencia de operación: 50/60 Hz.
• Sensibilidad (IΔn): Ajustable entre 0,03 A y 30 A, adaptable a diversas aplicaciones de protección diferencial.
• Tiempo de retardo (tΔ): Configurable entre 0,02 s y 10 s, lo que permite una protección rápida o selectiva según las necesidades.
• Entradas externas para disparo y rearme: El relé cuenta con una entrada libre de tensión para realizar disparos y rearmes externos, lo que facilita su integración en sistemas automatizados.

Instalación y durabilidad:
El relé está diseñado para un montaje rápido en carril DIN, con conexiones mediante borneras enchufables, lo que facilita la instalación y el mantenimiento. Su carcasa está fabricada con materiales duraderos y cuenta con un grado de protección IP20, lo que lo hace apto para su uso en entornos controlados. Además, puede operar en un rango de temperaturas de -20°C a +70°C, lo que asegura su fiabilidad en diversas condiciones ambientales.

En resumen, el relé diferencial Circutor WRU-10 es una solución avanzada, flexible y confiable para la protección diferencial en instalaciones eléctricas. Su capacidad de ajuste, alta inmunidad a perturbaciones y características de prealarma lo convierten en una opción ideal para garantizar la seguridad y la continuidad del servicio en una amplia gama de aplicaciones eléctricas.
