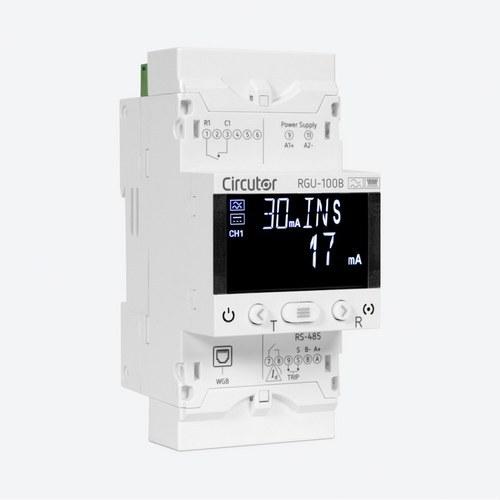

Relé diferencial tipo B Circutor RGU-100B

El relé diferencial Circutor RGU-100B (código P11961) es un dispositivo de protección y monitorización de intensidad de corriente diferencial diseñado para instalaciones con cargas monofásicas o trifásicas que requieren protección avanzada contra corrientes de fuga, tanto en corriente alterna como en continua. Este relé es compatible con transformadores diferenciales de la serie WGB, y está especialmente indicado para aplicaciones que involucren cargas con componentes en continua o mixtas, como variadores de velocidad, SAI, instalaciones fotovoltaicas y sistemas de recarga de vehículos eléctricos.

Protección diferencial tipo B: El RGU-100B ofrece una protección diferencial avanzada tipo B, lo que significa que es capaz de detectar corrientes alternas sinusoidales y pulsantes residuales tanto en corriente alterna como continua, con una precisión adecuada para frecuencias de hasta 2 kHz. Esto lo hace perfecto para proteger instalaciones críticas, como sistemas fotovoltaicos, variadores de velocidad o equipos industriales con cargas complejas.

Ajuste flexible de sensibilidad y retardo: Este relé es completamente programable, con una sensibilidad ajustable de 0,03 a 3 A y un tiempo de retardo configurable de 0,1 a 5 segundos, permitiendo a los usuarios adaptar la protección a las necesidades específicas de su instalación. El relé también incluye una función de prealarma, que permite advertir sobre posibles problemas antes de que se produzca un disparo del sistema, mejorando la prevención de fallos.

Comunicaciones y monitoreo avanzado: El RGU-100B incorpora comunicaciones RS-485 y utiliza el protocolo Modbus/RTU, lo que permite su integración en sistemas de gestión de energía y monitorización remota. Esta capacidad de comunicación facilita la recolección y análisis de datos en tiempo real, permitiendo un control más eficiente de las instalaciones eléctricas. El relé también cuenta con una entrada de telemando que permite un control remoto adicional de sus funciones.

Diseño compacto y fácil instalación: Este relé ha sido diseñado para su instalación en carril DIN, lo que lo hace fácil de integrar en cuadros eléctricos y sistemas de distribución de energía. Su pantalla LCD retroiluminada muestra los datos de fuga instantánea en tiempo real, cambiando a color rojo cuando se detecta una fuga que requiere acción. Además, el relé está construido en una envolvente de plástico V0 autoextinguible, lo que asegura su durabilidad y seguridad en entornos industriales.

Especificaciones técnicas:

• Protocolo de comunicación: Modbus/RTU.
• Corriente diferencial: Ajustable de 0,03 a 3 A.
• Tensión de alimentación: 230 Vca.
• Retardo: Ajustable entre 0,1 y 5 segundos.
• Relé de prealarma: Incluido.
• Comunicaciones: RS-485.
• Salidas de relé: 1 relé con capacidad de 6 A.
• Dimensiones: 52.5 x 118 x 74 mm.
• Peso: 0,188 kg.
• Fijación: Carril DIN.

Aplicaciones típicas: Este relé diferencial es ideal para la protección de sistemas fotovoltaicos, variadores de velocidad, sistemas de alimentación ininterrumpida (SAI) y puntos de recarga de vehículos eléctricos, donde las corrientes de fuga pueden presentar características complejas debido a la presencia de componentes en continua.

Ventajas del sistema:

• Protección avanzada tipo B que garantiza una alta precisión y seguridad en la detección de corrientes de fuga tanto en alterna como en continua.
• Programable y ajustable, con posibilidad de configurar la sensibilidad y el tiempo de retardo.
• Integración fácil en sistemas de monitorización a través de comunicaciones Modbus/RTU y RS-485.
• Diseño compacto y robusto, ideal para cuadros eléctricos industriales y comerciales.

El relé diferencial Circutor RGU-100B es una solución ideal para instalaciones que requieren protección diferencial avanzada en entornos con cargas complejas. Con su flexibilidad de configuración y capacidad de integración, proporciona una protección fiable y eficiente para una amplia gama de aplicaciones eléctricas.
