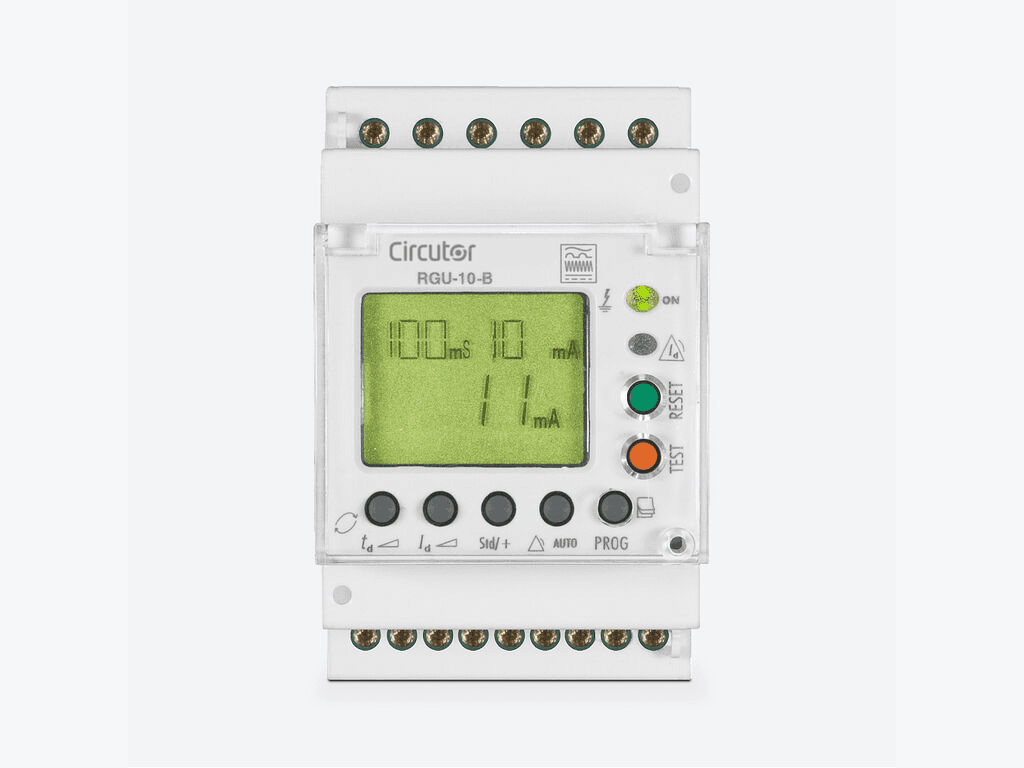

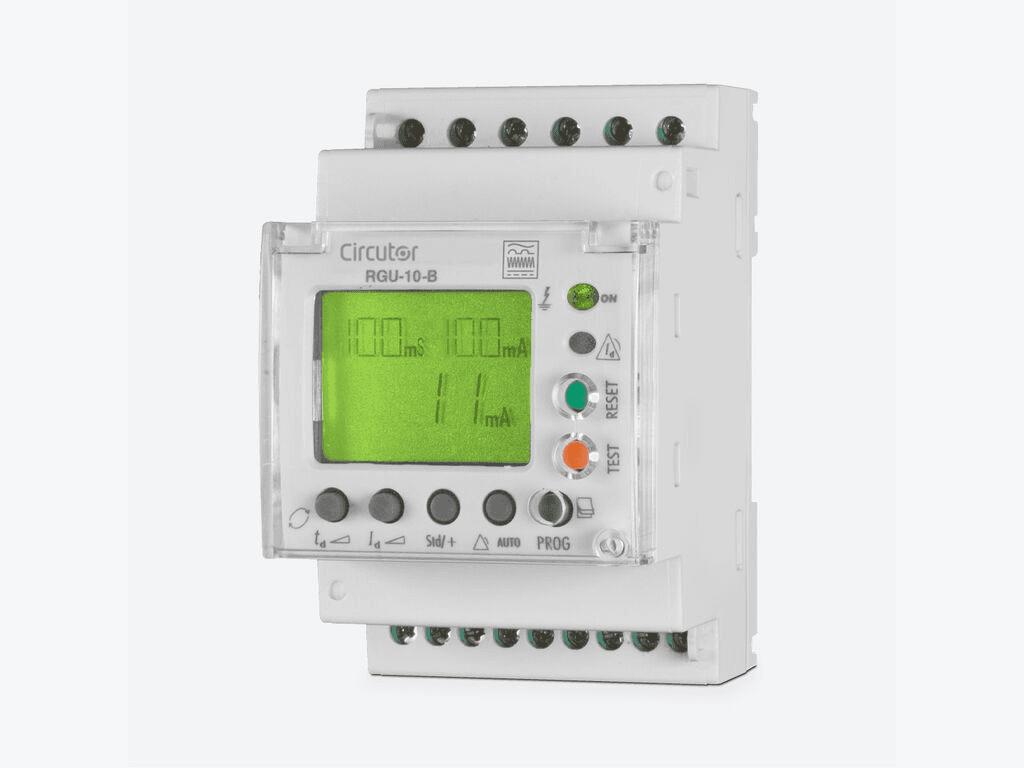

Relé diferencial tipo B Circutor RGU-10B

El relé diferencial tipo B Circutor RGU-10B, referencia P11951, es un dispositivo avanzado para la protección y monitorización de la intensidad de corriente diferencial. Este relé está diseñado para aplicaciones en sistemas eléctricos que requieren la detección de corrientes diferenciales alternas, continuas o mixtas, lo que lo convierte en una herramienta indispensable para garantizar la seguridad y fiabilidad de instalaciones eléctricas complejas. Es ideal para proteger equipos y sistemas sensibles como variadores de velocidad, SAI (Sistemas de Alimentación Ininterrumpida), instalaciones fotovoltaicas y sistemas de control de motores.

Protección diferencial avanzada tipo B:
El RGU-10B está diseñado según los requisitos de la norma IEC 60755 para relés tipo B, lo que significa que es capaz de detectar corrientes de fuga en sistemas de corriente alterna (AC), corriente continua (DC) o incluso corrientes mixtas con componentes en ambas. Esta capacidad lo hace especialmente útil en aplicaciones donde las corrientes de fuga pueden tener diversas características, como en sistemas con variadores de velocidad o instalaciones fotovoltaicas, donde las corrientes residuales pueden no ser exclusivamente alternas.

Compatibilidad con transformadores de protección WGC-TB:
El RGU-10B se conecta a través de un transformador diferencial de la serie WGC-TB, lo que le permite medir con precisión la corriente de fuga en instalaciones monofásicas o trifásicas. Esta característica garantiza que el dispositivo pueda adaptarse fácilmente a diferentes configuraciones de red, permitiendo su uso en una amplia gama de aplicaciones eléctricas. El relé es capaz de medir corrientes diferenciales con una sensibilidad ajustable de 0,1 A a 3 A, lo que proporciona flexibilidad para adaptar el nivel de protección a los requisitos específicos de la instalación.

Visualización y control mediante display LCD:
El RGU-10B incorpora un display LCD retroiluminado, que permite una visualización clara de los parámetros de funcionamiento y del estado del sistema de protección diferencial. El display muestra información clave, como la corriente de fuga instantánea, el valor de disparo de la protección y los estados de alarma. En caso de disparo, el display cambia a color rojo, proporcionando una señal visual inmediata de que ha ocurrido una condición de fuga que requiere atención.

Además, el dispositivo cuenta con dos LEDs que indican el estado del sistema, y puede configurarse fácilmente mediante el panel de control, lo que permite ajustar parámetros como la sensibilidad de disparo y el tiempo de retardo.

Salidas de relé programables y prealarma:
El RGU-10B dispone de dos salidas de relé programables, una principal y otra de prealarma, lo que permite a los usuarios programar el relé para que actúe antes de que ocurra un disparo definitivo, proporcionando una advertencia temprana de posibles problemas en la instalación. La función de prealarma es especialmente útil para realizar mantenimientos preventivos, evitando fallos inesperados y garantizando la continuidad del servicio eléctrico.

La salida principal del relé puede ser utilizada para controlar un contactor o activar un sistema de disparo automático de un interruptor, permitiendo una protección completa de la instalación. Además, el relé cuenta con una entrada para telemando, lo que facilita el disparo y rearme remoto, mejorando la capacidad de control y automatización en instalaciones críticas.

Aplicaciones versátiles:
El RGU-10B es ideal para sistemas de alimentación ininterrumpida (SAI), variadores de velocidad, instalaciones fotovoltaicas y control de motores, donde las corrientes de fuga pueden ser complejas y variables. Gracias a su capacidad de detectar fugas en corriente continua (DC) y corriente alterna (AC), este relé diferencial es perfecto para instalaciones que operan en entornos eléctricos con diversas fuentes de energía, como las que combinan energía solar y redes eléctricas convencionales.

Características técnicas destacadas:

• Tensión de alimentación: 230 Vca ± 20%, con un consumo de 6 VA, adecuado para instalaciones estándar.
• Sensibilidad de disparo (IΔn): Ajustable entre 0,1 A y 3 A, lo que permite una adaptación precisa a los requisitos de protección de cada instalación.
• Tiempo de retardo (tΔ): Ajustable entre 0,1 y 10 segundos, ofreciendo opciones de protección rápida o selectiva según las necesidades de la instalación.
• Capacidad de las salidas de relé: Las salidas de relé soportan hasta 250 Vca y 10 A, con una capacidad de carga de 2500 VA, lo que asegura que el relé puede controlar una amplia variedad de dispositivos de protección y desconexión.

Instalación sencilla y durabilidad:
El RGU-10B está diseñado para un montaje sencillo en carril DIN, con un tamaño compacto de 52.5 x 85 x 67.9 mm, lo que facilita su integración en cuadros eléctricos existentes. Su construcción robusta incluye un grado de protección IP20 en los bornes y IP41 en el frontal, lo que garantiza su durabilidad en entornos controlados.

Normativas y seguridad:
Este relé cumple con las normativas internacionales IEC 60947-2 (M), IEC 62020 y IEC 60755, asegurando que se ajusta a los más altos estándares de seguridad y fiabilidad en la protección diferencial. Su diseño garantiza una operación segura hasta una altitud de 2000 metros, haciéndolo apto para una amplia gama de aplicaciones industriales y comerciales.

El relé diferencial tipo B Circutor RGU-10B es una solución avanzada para la protección diferencial en sistemas eléctricos complejos. Su capacidad para detectar corrientes de fuga en sistemas AC y DC, junto con sus características de prealarma y salidas programables, lo convierten en una opción ideal para instalaciones críticas que requieren una protección fiable y adaptable.
