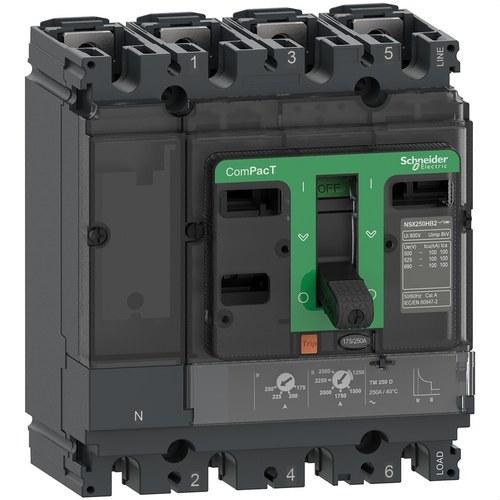

Interruptor automático ComPacT NSX250F 36kA AC 4P3R 250A TMD

El interruptor automático Schneider Electric ComPacT NSX250F 36kA AC 4P3R 250A es una solución robusta y eficiente para la protección de sistemas eléctricos en aplicaciones industriales y comerciales. Diseñado con la última tecnología y enfocado en la optimización del espacio, este interruptor automático de 4 polos y 3 relés ofrece un alto rendimiento y una fácil instalación, convirtiéndolo en una opción ideal para todo tipo de aplicaciones estándar y específicas que requieren una protección confiable.

Este modelo ofrece una capacidad de corte (Icu) de 36kA a 415V AC 50/60 Hz, lo que lo hace adecuado para gestionar fallos eléctricos de alta intensidad, protegiendo tanto los equipos como el sistema eléctrico de daños. La corriente nominal es de 250A a 40°C, lo que proporciona una protección robusta para instalaciones que requieren una carga continua significativa. Además, su rango de tensión nominal de empleo alcanza hasta 690V AC, ofreciendo una gran versatilidad para su implementación en redes de alimentación de corriente alterna (CA) con frecuencias de 50 o 60 Hz.

El ComPacT NSX250F incorpora una unidad de control magnetotérmica (TMD), que combina protección térmica contra sobrecargas ajustable y protección magnética fija contra cortocircuitos. Esta tecnología garantiza que el sistema esté protegido en todo momento, reaccionando rápidamente ante cualquier anomalía en el suministro eléctrico. La unidad TMD es particularmente efectiva en aplicaciones donde las condiciones de carga varían, ya que permite un ajuste fino de la protección térmica.

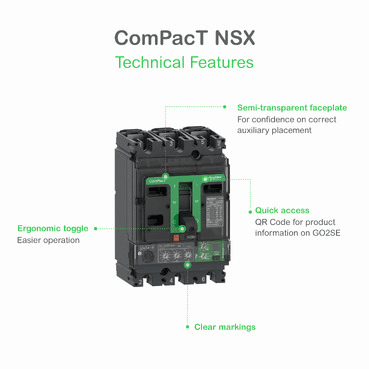

Uno de los aspectos más destacados de este interruptor es su diseño ergonómico. Schneider Electric ha implementado una nueva placa frontal que facilita el acceso y la instalación del interruptor, reduciendo significativamente los tiempos de cableado, hasta en un 40%, lo que resulta ideal para fabricantes de tableros eléctricos que buscan soluciones rápidas y eficientes. Además, la palanca ergonómica permite una operación manual más sencilla y segura del interruptor, mejorando la experiencia del usuario en tareas operativas o de mantenimiento.

Especificaciones técnicas clave:

• Corriente nominal (In): 250A a 40°C, adecuada para proteger sistemas de carga continua en diversas aplicaciones industriales.
• Capacidad de corte (Icu): 36kA a 380-415V AC, con niveles de corte adicionales de 85kA a 220/240V AC y hasta 8kA a 660/690V AC, asegurando una protección completa en diversas condiciones de red.
• Tensión nominal de empleo (Ue): 690V AC, compatible con redes de hasta 690V para aplicaciones con altos requerimientos de voltaje.
• Unidad de control: TMD (térmico-magnético), que ofrece una protección ajustable contra sobrecargas (L), cortocircuitos instantáneos (I) y fallos a tierra (G), garantizando la seguridad del sistema en todo momento.
• Dimensiones compactas: Con 140 mm de ancho, 161 mm de alto y 86 mm de profundidad, este interruptor está diseñado para optimizar el espacio dentro del cuadro eléctrico, facilitando su integración en instalaciones ya existentes.
• Montaje: Fijo, asegurando estabilidad y una instalación segura en tableros eléctricos.

El ComPacT NSX250F no solo cumple con las normativas internacionales más rigurosas, como IEC 60947, CCC y EAC, sino que también es parte de la arquitectura EcoStruxure Power de Schneider Electric. Esto lo convierte en una opción ideal para empresas que buscan integrar sus soluciones de distribución de energía en sistemas de gestión digitalizados, lo que permite un mayor control y monitoreo en tiempo real de las operaciones eléctricas.

Beneficios adicionales:

• Tecnología EcoStruxure Power: Parte de la plataforma digital de Schneider Electric, que permite una gestión más eficiente de la energía, facilitando la monitorización y optimización de los sistemas eléctricos en tiempo real.
• Reducción del tiempo de instalación: Gracias a su diseño ergonómico y su placa frontal optimizada, el ComPacT NSX250F permite una instalación más rápida y sencilla, lo que contribuye a reducir costos y tiempos de implementación.
• Ergonomía mejorada: La nueva palanca ergonómica y los auxiliares visibles desde el exterior facilitan la operación manual del interruptor, mejorando la accesibilidad y seguridad del usuario.

Características adicionales:

• Protección ambiental: Cumple con las especificaciones marinas, lo que garantiza un rendimiento fiable incluso en entornos exigentes o aplicaciones industriales con condiciones climáticas adversas.
• Configuración versátil: Gracias a sus 4 polos y 3 relés, este interruptor es altamente configurable para diferentes tipos de instalaciones y aplicaciones.
