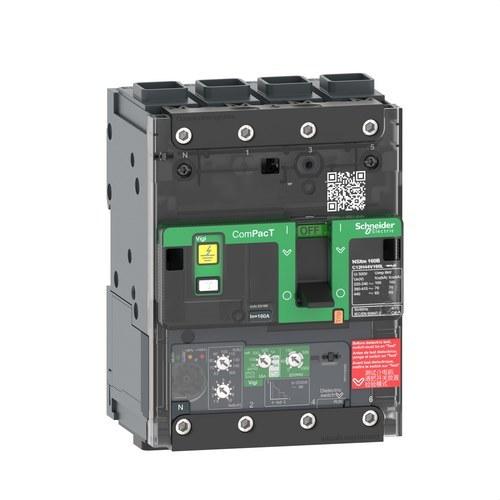

Interruptor automático ComPacT NSXm100E 16kA AC 4P 100A Micrologic 4.1 ELINK

El interruptor automático ComPacT NSXm100E de Schneider Electric (referencia C11E44V100L) es una solución eficiente y compacta para proteger instalaciones eléctricas industriales frente a sobrecargas, cortocircuitos y fugas a tierra. Este interruptor, con capacidad para 100 A y una capacidad de corte de 16 kA a 415 V CA, está diseñado para ofrecer un rendimiento óptimo en diversas aplicaciones, ocupando el mínimo espacio posible y optimizando tanto el montaje como el cableado.

Una de las principales ventajas del ComPacT NSXm100E es su tamaño reducido. Se trata de uno de los interruptores más pequeños de su categoría, lo que permite ahorrar hasta un 40% de espacio en los armarios eléctricos, sin comprometer el rendimiento ni la seguridad. Esta característica es particularmente útil en aplicaciones donde el espacio es limitado, como en instalaciones industriales, comerciales y de automatización.

El interruptor incorpora una unidad de control electrónica Micrologic 4.1, que proporciona funciones avanzadas de protección ajustable contra sobrecargas, cortocircuitos y fugas a tierra, asegurando una operación fiable y segura del sistema eléctrico. Su tecnología LSoIR garantiza una protección precisa y rápida ante posibles fallos eléctricos, brindando una mayor seguridad tanto para los equipos como para los usuarios.

Características clave:

• Número de polos: 4P
• Corriente nominal: 100 A a 40 °C
• Tensión nominal de empleo: 440 V AC a 50/60 Hz
• Capacidad de corte máxima:
  • 25 kA a 220-240 V CA
  • 16 kA a 380-415 V CA
  • 10 kA a 440 V CA
  • 8 kA a 500 V CA
• Dimensiones: 108 mm (ancho) x 144 mm (alto) x 80 mm (profundidad)

El diseño del ComPacT NSXm100E ha sido optimizado para facilitar su instalación, permitiendo reducir hasta un 40% el tiempo de montaje y cableado. Gracias a su tecnología Everlink, el interruptor asegura conexiones eléctricas duraderas y seguras, minimizando el riesgo de que las conexiones se aflojen con el tiempo debido a las vibraciones o cambios de temperatura. Esta innovación garantiza un rendimiento estable y fiable a largo plazo.

Ventajas clave:

• Ahorro de espacio: Su diseño compacto permite un ahorro significativo de espacio en los armarios eléctricos, facilitando su integración en sistemas donde el espacio es limitado.
• Instalación rápida: Gracias a su facilidad de montaje y la reducción del tiempo de cableado, este interruptor es ideal para instalaciones que requieren una configuración rápida y eficiente.
• Protección avanzada: La unidad de control Micrologic 4.1 proporciona una protección ajustable contra sobrecargas y cortocircuitos, mejorando la seguridad operativa del sistema.

El ComPacT NSXm100E está diseñado para ser montado en placa o carril DIN, ofreciendo flexibilidad en su instalación, y los auxiliares de tipo resorte son visibles desde el exterior, lo que facilita el mantenimiento y la supervisión del interruptor sin necesidad de desmontarlo.

Cumplimiento normativo:

Este interruptor cumple con las principales normativas internacionales, como IEC 60947, y cuenta con certificaciones CCC y EAC, lo que garantiza que ha sido diseñado y probado bajo los más altos estándares de seguridad y rendimiento. Además, está certificado para su uso en aplicaciones marinas, lo que lo hace adecuado para una variedad de entornos industriales exigentes.

Datos técnicos adicionales:

• Tecnología de disparo: Electrónico
• Funciones de protección: Ajustables para corriente > 0,1 A
• Rango de temperatura de operación: -25 °C a +70 °C
• Protocolo de comunicación: Compatible con el sistema EcoStruxure de Schneider Electric para facilitar la configuración y puesta en marcha.

Este interruptor automático se integra en la arquitectura EcoStruxure Power de Schneider Electric, lo que permite seleccionar, configurar y poner en marcha el sistema fácilmente mediante el software de ciclo de vida del cliente EcoStruxure, mejorando la productividad y reduciendo los tiempos de inactividad en las instalaciones.

Aplicaciones recomendadas:

• Sistemas de distribución eléctrica en entornos industriales y comerciales
• Instalaciones que requieren protección avanzada contra fugas a tierra, sobrecargas y cortocircuitos
• Aplicaciones donde el ahorro de espacio y el tiempo de instalación son críticos
