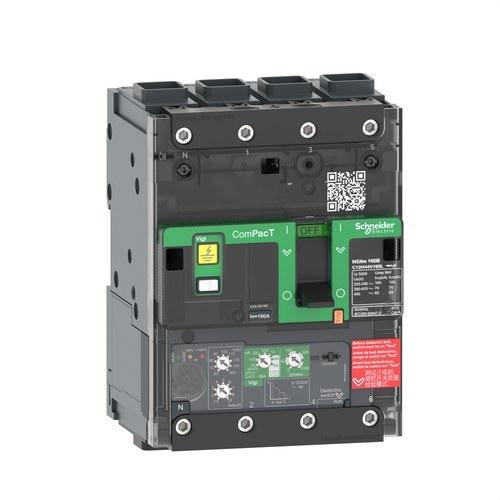

Interruptor automático ComPacT NSXm100F 36kA AC 4P 25A Micrologic 4.1 ELINK

El interruptor automático ComPacT NSXm100F de Schneider Electric (referencia C11F44V025L) es una solución compacta y eficiente para proteger instalaciones eléctricas frente a sobrecargas, cortocircuitos y fugas a tierra. Este interruptor de 4 polos, con capacidad de 25 A, ha sido diseñado para ofrecer un rendimiento óptimo en una amplia gama de aplicaciones industriales y comerciales, siendo uno de los modelos más pequeños del mercado que incorpora innovaciones significativas para mejorar tanto la seguridad como la facilidad de instalación.

Con una capacidad de corte de 36 kA a 415 V CA, el ComPacT NSXm100F está preparado para gestionar corrientes de fallo elevadas, garantizando una protección fiable y segura en redes de distribución eléctrica. Funciona a una corriente nominal de 25 A a 40 °C y una tensión de funcionamiento de 440 V CA, lo que lo convierte en una opción adecuada para aplicaciones que requieren un nivel medio de protección y seguridad.

Este modelo cuenta con una unidad de control electrónica Micrologic 4.1, que incorpora funciones avanzadas de protección ajustable contra fugas a tierra, sobrecargas y cortocircuitos, asegurando una respuesta rápida y precisa en situaciones críticas. La tecnología LSoIR permite un control óptimo sobre los fallos eléctricos, proporcionando una protección total para el sistema y sus componentes.

Datos técnicos clave:

• Número de polos: 4P
• Corriente nominal: 25 A a 40 °C
• Tensión nominal de empleo: 440 V AC a 50/60 Hz
• Capacidad de corte máxima:
  • 85 kA a 220-240 V CA
  • 36 kA a 380-415 V CA
  • 35 kA a 440 V CA
  • 10 kA a 525 V CA
• Dimensiones: 108 mm (ancho) x 144 mm (alto) x 80 mm (profundidad)

Una de las innovaciones más destacadas del ComPacT NSXm100F es su tecnología Everlink, que garantiza conexiones eléctricas duraderas y seguras, evitando que las conexiones se aflojen con el tiempo debido a vibraciones o cambios de temperatura. Esta tecnología es esencial en entornos industriales donde la estabilidad de las conexiones es crítica para el correcto funcionamiento del sistema.

El diseño compacto de este interruptor, junto con su capacidad de montaje en carril DIN o placa, permite una instalación flexible y eficiente, ahorrando hasta un 40% de espacio en armarios eléctricos. Además, se ha optimizado el proceso de instalación y cableado, reduciendo los tiempos de montaje hasta en un 40%, lo que es especialmente beneficioso para los instaladores y cuadristas que buscan maximizar la eficiencia en sus proyectos.

Ventajas clave:

• Diseño compacto: Con dimensiones reducidas, este interruptor automático optimiza el espacio en armarios eléctricos, sin comprometer el rendimiento o la seguridad.
• Protección avanzada: La unidad de control Micrologic 4.1 ofrece protección ajustable contra sobrecargas, cortocircuitos y fugas a tierra, asegurando una mayor seguridad en la operación del sistema.
• Tecnología Everlink: Asegura conexiones estables y duraderas, minimizando el riesgo de aflojamientos y fallos en el sistema eléctrico.

Este interruptor automático es parte de la arquitectura EcoStruxure Power de Schneider Electric, lo que permite una integración completa en sistemas avanzados de gestión energética. Utilizando el software EcoStruxure Customer Lifecycle, los usuarios pueden seleccionar, configurar y poner en marcha el interruptor de manera sencilla, optimizando el rendimiento del sistema y garantizando una mayor seguridad operativa.

Cumplimiento normativo:

El ComPacT NSXm100F cumple con las principales normativas internacionales, como IEC 60947, CCC y EAC, lo que garantiza que ha sido diseñado y probado bajo los más altos estándares de seguridad y calidad. Además, cumple con las especificaciones marinas, lo que lo hace adecuado para aplicaciones en alta mar o en entornos con condiciones operativas exigentes.

Aplicaciones recomendadas:

• Protección de sistemas de distribución eléctrica en entornos industriales y comerciales.
• Aplicaciones donde el espacio es limitado y se requiere una protección robusta frente a sobrecargas y cortocircuitos.
• Instalaciones que necesitan una protección fiable contra fugas a tierra, especialmente en entornos con altas demandas de seguridad.
