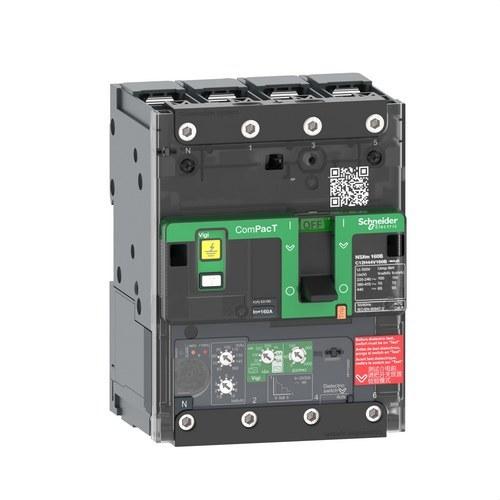

Interruptor automático ComPacT NSXm100N 50kA AC 4P 50A Micrologic 4.1 BUSBAR

El interruptor automático ComPacT NSXm100N de Schneider Electric (referencia C11N44V050B) es una solución compacta y eficiente para proteger instalaciones eléctricas frente a sobrecargas y cortocircuitos. Este interruptor de 4 polos ha sido diseñado específicamente para optimizar tanto el espacio como el poder de corte, garantizando una protección fiable y segura en aplicaciones industriales y comerciales.

Con un poder de corte de 50 kA a 415 V CA, el ComPacT NSXm100N está equipado para manejar corrientes de fallo elevadas, lo que lo convierte en una elección ideal para sistemas de distribución eléctrica con altos requisitos de protección. Además, opera con una corriente nominal de 50 A a 40 °C, asegurando una capacidad suficiente para aplicaciones de media potencia.

Este modelo cuenta con una unidad de control Micrologic 4.1, la cual permite gestionar las funciones de protección de sobrecarga, cortocircuito y fugas a tierra mediante la tecnología LSoIR (Limitación de sobrecarga y interrupción rápida), lo que mejora la seguridad y la eficiencia en la protección de las instalaciones. El disparo es gestionado electrónicamente, lo que aporta una mayor precisión y control en las funciones de protección.

Datos técnicos clave:

• Número de polos: 4P
• Corriente nominal: 50 A a 40 °C
• Tensión nominal de empleo: 440 V AC a 50/60 Hz
• Capacidad de corte máxima:
  • 50 kA a 380-415 V CA
  • 90 kA a 220-240 V CA
  • 10 kA a 660-690 V CA
• Dimensiones: 108 mm (ancho) x 144 mm (alto) x 80 mm (profundidad)

Una de las principales innovaciones de este interruptor automático es su tecnología de conexiones Everlink, que asegura la durabilidad de las conexiones eléctricas, evitando aflojamientos con el tiempo y proporcionando una instalación segura y estable. Esta tecnología es especialmente útil en aplicaciones donde las vibraciones y los cambios de temperatura pueden afectar a la estabilidad de las conexiones.

Además, el ComPacT NSXm100N incluye la posibilidad de montaje tanto en carril DIN como en placa, lo que ofrece una gran flexibilidad en la instalación. Los auxiliares de tipo resorte son visibles desde el exterior, lo que facilita el mantenimiento y la supervisión del equipo sin necesidad de desensamblarlo.

Ventajas clave:

• Capacidad de corte elevada: Con hasta 50 kA de poder de corte en redes de 380-415 V CA, este interruptor es adecuado para sistemas que requieren una protección robusta frente a fallos de cortocircuito.
• Tecnología Everlink: Garantiza conexiones eléctricas duraderas y seguras, minimizando la posibilidad de aflojamientos con el paso del tiempo.
• Instalación flexible: Se puede montar tanto en placa como en carril DIN, lo que facilita su integración en armarios de control.

Además, su tamaño compacto lo convierte en uno de los interruptores automáticos diferenciales más pequeños del mercado, con unas dimensiones de solo 108 mm de ancho y 144 mm de alto, optimizando el espacio en armarios eléctricos. A pesar de su pequeño tamaño, ofrece la máxima protección sin comprometer el rendimiento.

Cumplimiento normativo:

Este interruptor automático cumple con las principales normativas internacionales, incluyendo IEC 60947, lo que garantiza que ha sido diseñado y probado según los más altos estándares de seguridad y rendimiento. Además, cumple con las especificaciones marinas, lo que lo hace apto para su uso en aplicaciones en alta mar o entornos expuestos a condiciones extremas.

Aplicaciones recomendadas:

• Sistemas de distribución eléctrica en entornos industriales y comerciales.
• Instalaciones marinas y aplicaciones de alta exigencia.
• Protección frente a sobrecargas, cortocircuitos y fugas a tierra.

El ComPacT NSXm100N también está diseñado para operar en redes de corriente alterna (AC) con una frecuencia de 50/60 Hz, lo que lo hace adecuado para una amplia variedad de aplicaciones. Su control manual mediante maneta y su diseño fijo aseguran un funcionamiento sencillo y una instalación rápida.
