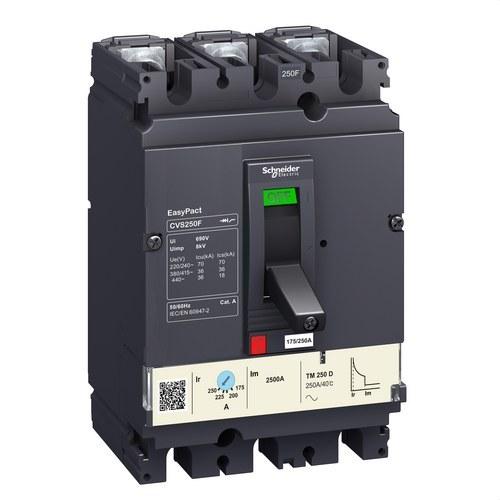

Interruptor automático Easypact CVS250F TM250D 3P/3R

El interruptor automático Easypact CVS250F TM250D 3P/3R, referencia LV525333, de Schneider Electric, está diseñado para ofrecer protección eficiente y fiable en sistemas eléctricos de edificios pequeños y medianos. Este interruptor automático de la gama Easypact combina alta calidad con un diseño modular y fácil de instalar, lo que lo convierte en una opción óptima para aplicaciones de protección y seguridad eléctrica. Su capacidad de corte, protección contra sobrecargas y cortocircuitos, y conformidad con estándares internacionales lo hacen una solución segura y económica para proteger redes de baja tensión.

Protección y eficiencia en un solo dispositivo

El Easypact CVS250F está equipado con una unidad de disparo térmica y magnética (TM-D) de 250 A, que proporciona una protección completa contra sobrecargas y cortocircuitos. La protección térmica es regulable, lo que permite ajustar la sensibilidad del interruptor para proteger mejor el sistema en función de las cargas conectadas, mientras que la protección magnética es fija y está diseñada para responder instantáneamente a los cortocircuitos, garantizando una desconexión rápida y segura del sistema.

Capacidad de corte y robustez

Este modelo cuenta con una capacidad de corte (Icu) de 36 kA a 415 V AC 50/60 Hz, lo que lo hace adecuado para una amplia gama de aplicaciones industriales y comerciales, donde es esencial una respuesta rápida ante fallos eléctricos. Además, el interruptor es capaz de manejar corrientes nominales de hasta 250 A en condiciones de 40°C, asegurando que pueda proteger eficazmente sistemas eléctricos grandes y complejos.

Diseño modular y fácil instalación

El diseño modular del Easypact CVS250F permite una fácil instalación y mantenimiento, además de una integración rápida en tableros de interruptores. Su construcción compacta y robusta (dimensiones: 105mm x 161mm x 86mm) asegura una adaptación eficiente en armarios eléctricos y espacios reducidos, optimizando el espacio disponible en el sistema eléctrico.

Este dispositivo cumple con los estándares internacionales IEC 60947, CCC y EAC, lo que garantiza su calidad y seguridad, y permite su instalación en armarios eléctricos con aislamiento de clase II, según la normativa IEC 60664-1.

Características técnicas destacadas:

• Corriente nominal (In): 250 A a 40 °C.
• Capacidad de corte (Icu):
  • 36 kA a 415 V AC (50/60 Hz).
  • 70 kA a 220/240 V AC (50/60 Hz).
• Protección térmica y magnética: Unidad de control TM-D con protección térmica regulable y protección magnética fija.
• Número de polos: 3P, protección en 3 polos (3R).
• Tensión de funcionamiento: 440 V AC 50/60 Hz.
• Conformidad con normativas: IEC 60947, CCC, EAC.

Aplicaciones y ventajas

El Easypact CVS250F es ideal para la protección de edificios pequeños y medianos, instalaciones comerciales o industriales que requieren una solución de protección eficiente y rentable contra sobrecargas y cortocircuitos. Su flexibilidad en el ajuste de la protección térmica, junto con la capacidad de corte robusta, lo hacen adecuado para sistemas eléctricos con alta demanda, brindando una seguridad adicional al equipo y a las instalaciones.

La combinación de diseño modular y fácil instalación permite que este interruptor sea integrado rápidamente en sistemas eléctricos existentes o en nuevas instalaciones, reduciendo los tiempos de inactividad y mejorando la eficiencia operativa. Además, la conformidad con las normativas internacionales asegura que cumple con los estándares de seguridad eléctrica en una amplia variedad de aplicaciones.

Datos técnicos

• Gama: Easypact CVS100...250.
• Número de polos: 3 polos (3P).
• Corriente nominal (In): 250 A a 40 °C.
• Capacidad de corte (Icu):
  • 36 kA a 415 V AC (50/60 Hz).
  • 70 kA a 220/240 V AC (50/60 Hz).
• Unidad de control: TM-D (térmico-magnético).
• Dimensiones: 105 mm x 161 mm x 86 mm.
• Instalación: Apto para armarios eléctricos con aislamiento clase II.
• Tensión de funcionamiento: 440 V AC (50/60 Hz).
• Certificaciones: IEC 60947, CCC, EAC.

Instalación y mantenimiento

El Easypact CVS250F está diseñado para una instalación fácil y rápida, con un sistema modular que permite integrarse eficientemente en cualquier sistema de protección eléctrica. Se recomienda su instalación en armarios eléctricos con aislamiento de clase II para garantizar la seguridad.

El mantenimiento es mínimo debido a la alta durabilidad de los materiales utilizados, y su diseño modular facilita el acceso a componentes clave en caso de que sea necesario reemplazarlos o actualizarlos.

Ventajas destacadas:

• Alta capacidad de corte: Protección confiable contra sobrecargas y cortocircuitos con una capacidad de corte de hasta 36 kA a 415 V AC.
• Protección completa: La combinación de protección térmica y magnética asegura una respuesta rápida y eficaz en caso de fallos eléctricos.
• Fácil instalación: Su diseño modular permite una instalación rápida y flexible en armarios eléctricos.
• Cumplimiento de estándares internacionales: Asegura calidad y seguridad en todo tipo de instalaciones, cumpliendo con IEC 60947 y otras normativas.

Aplicaciones

El interruptor automático Easypact CVS250F es ideal para proteger sistemas eléctricos en edificios comerciales, pequeños y medianos, así como en instalaciones industriales que requieren un nivel de protección avanzado contra sobrecargas y cortocircuitos. Es adecuado para aplicaciones en tableros de distribución y sistemas eléctricos de baja tensión que demandan alta fiabilidad y seguridad.
