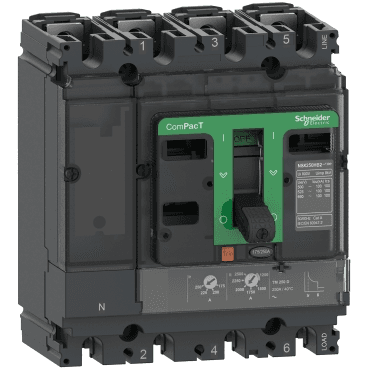

Interruptor automático ComPacT NSX100F 36kA AC 4P4R 80A TMD

El interruptor automático ComPacT NSX100F 4P4R 80 A de Schneider Electric es una solución avanzada diseñada para proteger sistemas eléctricos industriales y comerciales. Este interruptor de 4 polos (3 fases más neutro) está equipado con una unidad de control magnetotérmica (TMD) que ofrece una protección ajustable contra sobrecargas térmicas y cortocircuitos magnéticos. Gracias a su capacidad de corte de 36 kA a 415 VCA, garantiza la seguridad en instalaciones eléctricas sometidas a grandes demandas de energía, evitando daños en equipos y circuitos.

Este interruptor automático ha sido optimizado para reducir el tiempo de instalación, con un diseño ergonómico que facilita el cableado y una palanca mejorada para una operación manual más fácil. Su diseño compacto, con dimensiones de 140 mm de ancho, 161 mm de alto y 86 mm de profundidad, lo hace ideal para aplicaciones que requieren optimización del espacio sin sacrificar la seguridad o el rendimiento.

Características clave:

• Corriente nominal: 80 A
• Capacidad de corte:
  • 36 kA a 380/415 VCA
  • 85 kA a 220/240 VCA
  • 25 kA a 500 VCA
• Protección:
  • Térmica (ajustable entre 0,7 y 1 x In)
  • Magnética (ajuste fijo a 640 A)
• Número de polos: 4 (con protección en las 4 fases)

El ComPacT NSX100F incorpora tecnología térmico-magnética para proteger contra sobrecargas prolongadas y cortocircuitos. La protección térmica es ajustable, lo que permite a los usuarios personalizar el umbral de protección en función de las características de su instalación. El disparo por cortocircuito está fijado en 640 A, garantizando una respuesta rápida y eficiente en situaciones de emergencia.

Este modelo está diseñado para ser instalado de manera fija en una placa posterior, con opciones de montaje tanto en posición horizontal como vertical, lo que lo hace extremadamente versátil para diferentes configuraciones de cuadro eléctrico. Además, la conexión se realiza desde la parte frontal para facilitar el acceso y el mantenimiento.

Datos técnicos clave:

• Tensión nominal de operación (Ue): Hasta 690 VCA
• Tensión de aislamiento (Ui): 800 VCA
• Resistencia a picos de tensión (Uimp): 8 kV
• Durabilidad mecánica: 50.000 ciclos
• Durabilidad eléctrica:
  • 50.000 ciclos a 440 V
  • 30.000 ciclos a 440 V bajo carga
  • 20.000 ciclos a 690 V bajo media carga
• Protección contra sobrecargas: Ajustable entre 0,7 y 1 x In
• Protección contra cortocircuitos: Fija a 640 A
• Peso: 2,4 kg

Este interruptor automático también ofrece compatibilidad con accesorios opcionales y permite la adición de hasta 5 ranuras para auxiliares eléctricos, lo que aumenta su flexibilidad y lo convierte en una opción altamente personalizable para diferentes aplicaciones. Los accesorios permiten monitorizar el estado del interruptor y realizar ajustes de forma remota, aumentando la eficiencia operativa y la seguridad.

Características adicionales:

• Ergonomía mejorada: La nueva palanca de operación manual ofrece un control más suave y fácil, mejorando la usabilidad del interruptor en entornos de alto uso.
• Instalación rápida: El diseño compacto y el acceso frontal para las conexiones permiten una instalación más rápida y reducen el tiempo de mantenimiento.
• Tecnología avanzada de seguridad: Con una capacidad de soportar hasta 8 kV de picos de tensión, el interruptor está preparado para operar de manera confiable en entornos industriales exigentes.
• Optimización del espacio: El tamaño compacto de este interruptor automático permite su instalación en cuadros eléctricos que requieran una alta densidad de componentes, maximizando el uso del espacio disponible.

Aplicaciones típicas:

El ComPacT NSX100F es ideal para su uso en instalaciones industriales y comerciales, como fábricas, centros de datos y edificios de oficinas, donde se requiere una protección confiable contra sobrecargas y cortocircuitos. Gracias a su capacidad de corte de 36 kA a 415 VCA y su diseño robusto, este interruptor automático puede manejar con seguridad circuitos de alta demanda sin comprometer la integridad del sistema.
