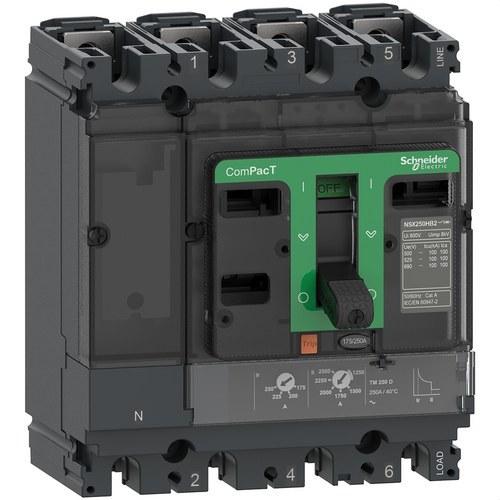

Interruptor automático ComPacT NSX250N 50kA AC 4P4R 250A TMD

El interruptor automático Schneider Electric ComPacT NSX250N 50kA AC 4P4R 250A es una solución de protección eléctrica robusta y altamente eficiente, diseñada para cumplir con las necesidades de una amplia gama de aplicaciones industriales y comerciales. Con su capacidad de corte de 50kA a 415V AC y un diseño de 4 polos y 4 relés, este interruptor está preparado para ofrecer una protección confiable en sistemas eléctricos complejos y exigentes.

Este modelo ha sido diseñado para optimizar tanto el espacio como el poder de corte, lo que lo convierte en una opción ideal para instalaciones donde la eficiencia y la seguridad son primordiales. Con una corriente nominal de 250A a 40°C, el ComPacT NSX250N está preparado para manejar cargas eléctricas elevadas de forma continua, garantizando la seguridad y la estabilidad del sistema en todo momento.

El interruptor automático ComPacT NSX250N incorpora una unidad de control magnetotérmica (TMD), que combina protección térmica contra sobrecargas regulable y protección magnética fija contra cortocircuitos. Esto asegura que el sistema eléctrico esté protegido tanto en condiciones normales de operación como en situaciones de fallo, reaccionando de manera rápida y precisa ante cualquier sobrecarga o cortocircuito. Esta unidad de control es especialmente efectiva en entornos donde las condiciones de carga son variables, ya que permite un ajuste fino de la protección térmica para adaptarse a las necesidades específicas del sistema.

Este interruptor automático de 4 polos ofrece una protección completa en instalaciones eléctricas trifásicas, proporcionando una protección adicional para el neutro, lo que es fundamental en aplicaciones donde el equilibrio de las fases es crucial para la seguridad y el rendimiento del sistema. Además, su diseño compacto (140 mm x 161 mm x 86 mm) permite una instalación eficiente en cuadros eléctricos donde el espacio es limitado, sin comprometer la capacidad de protección.

Especificaciones técnicas clave:

• Capacidad de corte (Icu): 50kA a 415V AC, con capacidad de corte adicional en diferentes niveles de tensión: 85kA a 220/240V AC y hasta 8kA a 660/690V AC, lo que garantiza una protección versátil y efectiva en diversas aplicaciones eléctricas.
• Corriente nominal (In): 250A a 40°C, proporcionando una protección robusta para sistemas de carga continua.
• Tensión nominal de empleo (Ue): 690V AC, adecuado para sistemas eléctricos de alto voltaje.
• Unidad de control TMD: La tecnología térmico-magnética ofrece protección ajustable contra sobrecargas y cortocircuitos, asegurando una respuesta rápida ante fallos eléctricos.
• Montaje: Fijo, lo que asegura una instalación segura y estable en tableros eléctricos industriales y comerciales.

El ComPacT NSX250N también cumple con las normas internacionales IEC 60947, CCC y EAC, asegurando su calidad y conformidad con los estándares globales de seguridad y rendimiento. Además, forma parte de la arquitectura EcoStruxure Power de Schneider Electric, lo que facilita su integración en sistemas de gestión digitalizados, permitiendo un control más eficiente de la energía y la optimización del rendimiento del sistema eléctrico.

Características adicionales:

• Protección completa de 4 polos y 4 relés (4P4R): Este diseño proporciona protección no solo para las tres fases de corriente alterna, sino también para el neutro, lo que es esencial en sistemas trifásicos donde el equilibrio entre fases es crucial.
• Cumplimiento de normativas: Certificado según IEC 60947 y especificaciones marinas, lo que lo hace adecuado para aplicaciones en una variedad de entornos, incluyendo instalaciones marítimas y entornos industriales rigurosos.

Beneficios clave:

• Alta capacidad de corte: Su capacidad de corte de 50kA a 415V AC lo hace ideal para proteger instalaciones con una alta demanda de potencia y posibles riesgos de cortocircuitos.
• Diseño compacto y eficiente: El interruptor ha sido diseñado para ocupar un espacio reducido en el cuadro eléctrico, facilitando su integración en infraestructuras ya existentes sin comprometer la capacidad de protección.
• Integración en sistemas de gestión de energía: Como parte de la arquitectura EcoStruxure Power, el ComPacT NSX250N permite una gestión digitalizada de la energía, facilitando el monitoreo y optimización en tiempo real de los sistemas eléctricos.

Este modelo también cuenta con accesorios opcionales, lo que lo hace altamente configurable para aplicaciones específicas que requieren soluciones personalizadas. Los fabricantes de tableros eléctricos también se benefician de su diseño ergonómico, que facilita el cableado y reduce los tiempos de instalación.

El interruptor automático Schneider Electric ComPacT NSX250N 50kA 4P4R 250A es una solución robusta y versátil para la protección de sistemas eléctricos en una amplia gama de aplicaciones. Con su capacidad de corte elevada, su diseño compacto y su unidad de control térmico-magnética, garantiza la seguridad y el rendimiento óptimo de las instalaciones eléctricas, proporcionando una protección confiable tanto en condiciones normales de operación como ante fallos o cortocircuitos.
