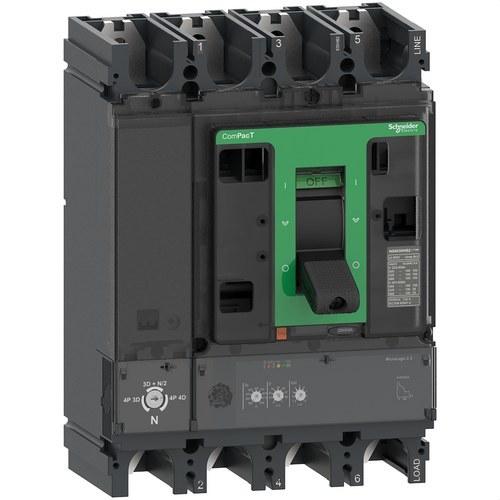

Interruptor automático ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3

El interruptor automático Schneider Electric ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3 es una solución robusta y altamente eficiente diseñada para ofrecer protección eléctrica en aplicaciones industriales y comerciales. Este modelo de la gama ComPacT optimiza el espacio y facilita la instalación, proporcionando una protección confiable y duradera para instalaciones eléctricas con demandas elevadas. Con una capacidad de corte de 50kA a 415V AC, el ComPacT NSX400N garantiza la seguridad y continuidad de los sistemas eléctricos en situaciones críticas.

Este interruptor automático de 4 polos (4P4R) está equipado con una unidad de control electrónica Micrologic 2.3, que ofrece funciones avanzadas de protección ajustable. La unidad de control permite configuraciones personalizadas, como el ajuste del retardo de sobrecarga (L), el cortocircuito con retardo corto (S), y la protección instantánea (I), asegurando que el sistema eléctrico esté protegido en todo momento ante posibles fallos o sobrecargas. Esto lo convierte en una solución flexible y adaptable para una amplia gama de aplicaciones.

El diseño compacto del ComPacT NSX400N (185 mm x 255 mm x 110 mm) permite su instalación eficiente en cuadros eléctricos donde el espacio es limitado. Su diseño tipo libro optimiza el espacio en los armarios eléctricos, permitiendo una integración perfecta en sistemas de control existentes. Además, cumple con las normativas internacionales más exigentes, incluyendo IEC 60947, CCC y EAC, lo que garantiza su fiabilidad y cumplimiento de los estándares de seguridad.

Especificaciones técnicas clave:

• Corriente nominal (In): 400A a 40°C, adecuado para aplicaciones que requieren una protección robusta en sistemas eléctricos con altas cargas.
• Capacidad de corte (Icu): 50kA a 415V AC, con capacidades adicionales de hasta 85kA a 220/240V AC y 10kA a 690V AC, lo que garantiza protección ante fallos eléctricos graves en una variedad de redes.
• Tensión nominal de empleo (Ue): 690V AC 50/60 Hz, adecuado para redes de corriente alterna de alta tensión.
• Unidad de control Micrologic 2.3: Proporciona protección ajustable contra sobrecargas y cortocircuitos, mejorando la capacidad de respuesta y seguridad del sistema.
• Dimensiones compactas: Con 185 mm de ancho, 255 mm de alto y 110 mm de profundidad, su diseño facilita la instalación en espacios reducidos sin comprometer la capacidad de protección.
• Montaje fijo: Proporciona estabilidad y una instalación segura en cuadros eléctricos de alta demanda.

Una de las principales ventajas del ComPacT NSX400N es su diseño ergonómico, que reduce hasta un 40% el tiempo de instalación y cableado, lo que resulta en una mejora significativa en la eficiencia para los fabricantes de tableros eléctricos. Además, su nueva palanca ergonómica facilita el manejo manual, haciendo que las operaciones sean más seguras y fáciles de realizar.

Características adicionales:

• Diseño ecológico: Este interruptor automático es parte de la firma ecológica de Schneider Electric, lo que garantiza que su fabricación y funcionamiento se alinea con las mejores prácticas medioambientales.
• Protección avanzada: La unidad de control Micrologic 2.3 ofrece funciones de protección LSoI, que incluyen sobrecarga con retardo largo, cortocircuito con retardo corto y protección instantánea, proporcionando una protección total y ajustable.
• Certificaciones internacionales: Cumple con normativas internacionales como IEC 60947, CCC, EAC y especificaciones marinas, lo que garantiza su uso en entornos industriales y comerciales exigentes.

El ComPacT NSX400N también es parte de la arquitectura EcoStruxure Power de Schneider Electric, lo que permite su integración en sistemas de gestión de energía digitalizados. Esta plataforma facilita la monitorización y optimización en tiempo real del rendimiento del sistema eléctrico, mejorando la eficiencia operativa y reduciendo los costos de mantenimiento y operación.

Beneficios clave:

• Instalación rápida y sencilla: Gracias a su diseño ergonómico y reducción del tiempo de cableado, este interruptor automático permite una instalación más eficiente y menos costosa.
• Protección completa: La unidad de control Micrologic 2.3 garantiza una protección ajustable y completa, ofreciendo seguridad en todo momento ante sobrecargas, cortocircuitos y otros fallos eléctricos.
• Diseño compacto y eficiente: Su tamaño reducido permite optimizar el espacio en los cuadros eléctricos, sin sacrificar la capacidad de protección.

El interruptor automático Schneider Electric ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3 es una solución ideal para proteger sistemas eléctricos en entornos industriales y comerciales de alta demanda. Su combinación de diseño compacto, facilidad de instalación y protección avanzada lo convierten en una herramienta esencial para garantizar la seguridad, continuidad y eficiencia de las instalaciones eléctricas más críticas.
