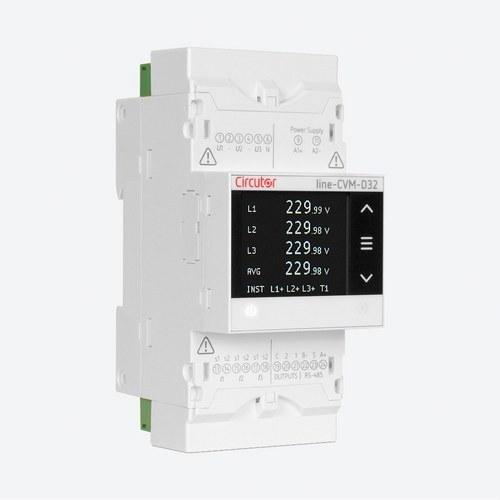

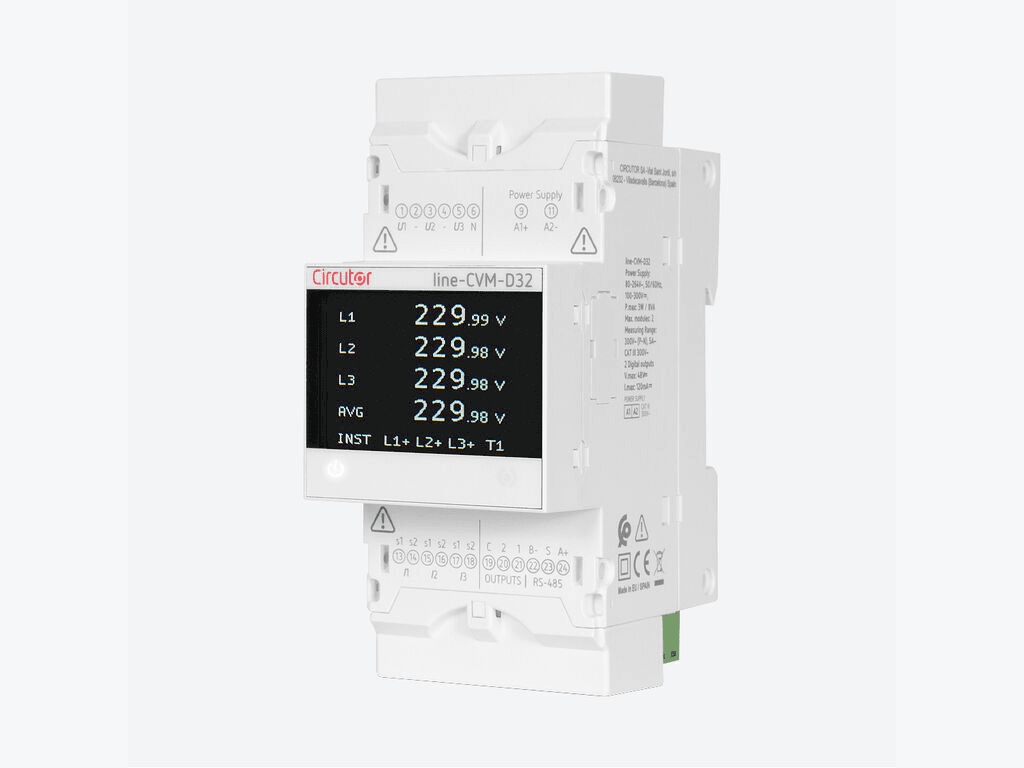

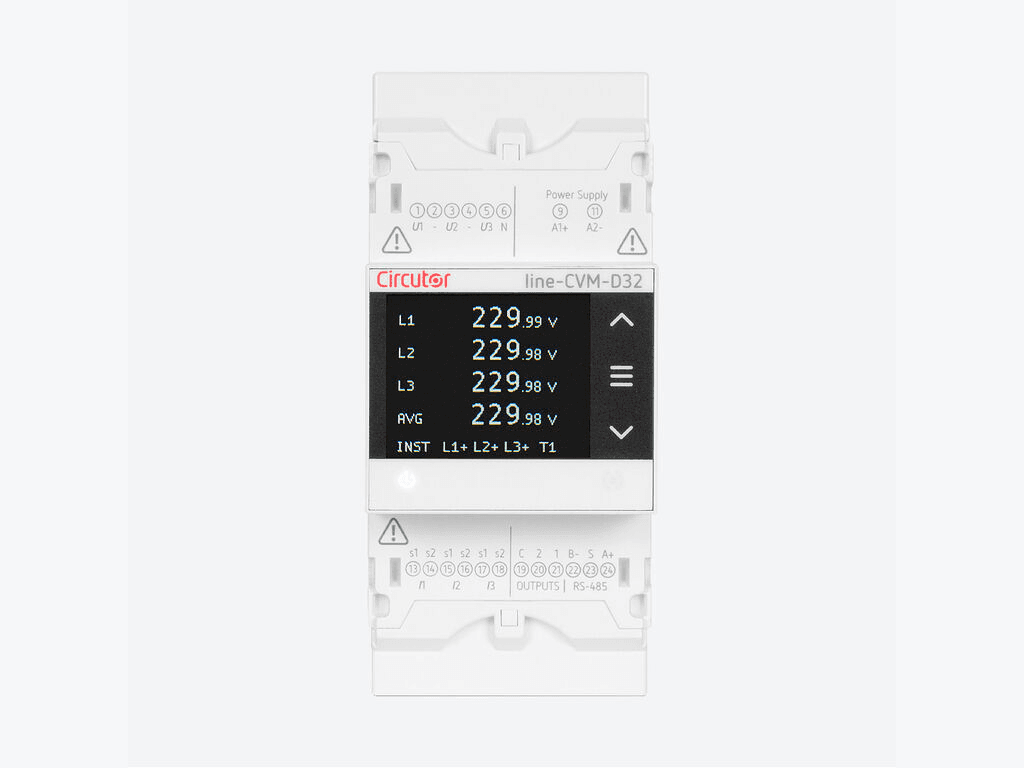

Analizador de redes Circutor Sistema Line-CVM-D32

El analizador de redes Circutor Line-CVM-D32, con código M58100, es un equipo versátil y avanzado diseñado para la monitorización y el análisis en tiempo real de los parámetros eléctricos en sistemas monofásicos, bifásicos (con o sin neutro), y trifásicos, tanto equilibrados como desequilibrados. Este dispositivo ofrece una visión detallada y precisa de los parámetros eléctricos fundamentales, incluyendo la medición de armónicos hasta el 40º, lo que lo convierte en una herramienta indispensable para la gestión eficiente de la energía en instalaciones de baja y media tensión.

Diseño compacto y montaje en carril DIN:
El Line-CVM-D32 está diseñado para su montaje en carril DIN, con un formato compacto de 52.5 x 118 x 70 mm, lo que facilita su integración en cuadros de distribución donde el espacio es limitado. A pesar de su tamaño reducido, este analizador es capaz de realizar un monitoreo completo y detallado de las variables eléctricas, incluyendo tensión, corriente, potencia activa y reactiva, frecuencia, energía consumida, energía generada y más. Su instalación es sencilla, lo que permite una rápida implementación en cualquier tipo de sistema eléctrico.

Medición precisa y versátil:
El Line-CVM-D32 está equipado con tres entradas de corriente que permiten la medición mediante transformadores de corriente /5 A, /1 A o /250 mA, lo que le otorga una gran flexibilidad para adaptarse a diferentes tipos de instalaciones eléctricas. Las medidas de corriente y tensión se realizan en verdadero valor eficaz (True RMS), asegurando una precisión óptima incluso en sistemas eléctricos que no son perfectamente sinusoidales. Además, es capaz de medir la energía en cuatro cuadrantes, lo que significa que puede monitorizar tanto el consumo como la generación de energía, ideal para aplicaciones en sistemas de autoconsumo con fuentes renovables.

Comunicación avanzada y modularidad:
Este analizador dispone de comunicaciones mediante el protocolo Modbus/RTU a través de un puerto RS-485, lo que permite su integración en sistemas de gestión energética y su conexión a plataformas de monitorización centralizada. Además, el Line-CVM-D32 es modular y ampliable, lo que significa que se pueden añadir módulos de expansión para incrementar sus funcionalidades, como entradas y salidas adicionales (transistores, relés o analógicas), y la posibilidad de convertir cualquier parámetro eléctrico medido en señales analógicas. Esto ofrece una enorme flexibilidad y capacidad de adaptación a las necesidades específicas de cada instalación.

El equipo cuenta con dos salidas de transistor optoacopladas, totalmente configurables, que permiten la generación de impulsos para el monitoreo de la energía activa o reactiva, y pueden actuar como alarmas programables sobre cualquier parámetro eléctrico con retardo en la conexión o desconexión. Estas características lo hacen ideal para aplicaciones en las que es necesario realizar un control preciso del consumo y la calidad de la energía.

Aplicaciones avanzadas:
El Line-CVM-D32 es ideal para su uso en cuadros de distribución y acometidas donde sea necesario un analizador con montaje en carril DIN. Su capacidad para medir armónicos hasta el 40º lo convierte en una herramienta esencial para la supervisión de la calidad de la energía, permitiendo la identificación de distorsiones armónicas que pueden afectar negativamente el rendimiento de los equipos eléctricos. Además, es capaz de registrar eventos de calidad de suministro, como sobretensiones, huecos e interrupciones, lo que ofrece una visión completa del estado de la red eléctrica.

Características técnicas destacadas:

• Tensión nominal: 300 V F-N / 520 V F-F, con una impedancia de entrada de 1 MΩ, asegurando mediciones precisas en redes trifásicas.
• Precisión de medición de corriente y tensión: Clase 0.2%, lo que garantiza una alta exactitud en la medición de los parámetros eléctricos, incluso en redes desequilibradas.
• Medición de energía activa (kWh): Clase 0.5S para transformadores de corriente de /5 A, asegurando la correcta facturación del consumo energético.
• Pantalla TFT de 1.77", que facilita la visualización clara de los datos, complementada con 2 LED indicadores de estado.

Instalación y durabilidad:
Este analizador está diseñado para una instalación simple en carril DIN según la norma IEC 60715, lo que garantiza su compatibilidad con una amplia variedad de cuadros eléctricos. Está fabricado con un envolvente de plástico V0 autoextinguible, lo que garantiza su resistencia ante posibles incendios. Además, cuenta con un grado de protección IP30 y IP40 en el frontal, adecuado para su uso en interiores.

El Line-CVM-D32 tiene una temperatura de operación que varía entre -10°C y +50°C, y puede soportar una humedad relativa de hasta el 95% sin condensación, lo que lo hace apto para su uso en una variedad de entornos industriales y comerciales.

El analizador de redes Circutor Line-CVM-D32 es una solución completa para el monitoreo de redes eléctricas, proporcionando una herramienta precisa y flexible para la gestión y el control energético en instalaciones donde el espacio es limitado.
