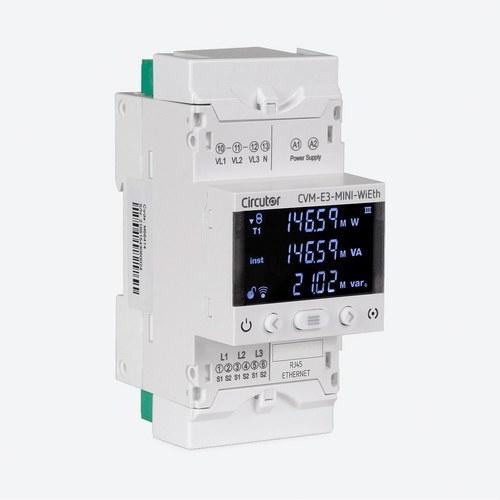

Analizador de redes trifásico Circutor CVM-E3-MINI-ITF-WiEth

El analizador de redes trifásico Circutor CVM-E3-MINI-ITF-WiEth (código M56470) es un dispositivo avanzado diseñado para la medición y monitorización de parámetros eléctricos en instalaciones trifásicas equilibradas y desequilibradas. Este analizador está optimizado para su instalación en carril DIN y ofrece una amplia gama de funciones que lo hacen ideal para aplicaciones en cuadros de distribución y acometidas de baja y media tensión.

Medición precisa en 4 cuadrantes: El CVM-E3-MINI-ITF-WiEth es capaz de medir corriente, tensión y potencia activa con una precisión del 0,5%, lo que garantiza un control eficiente y preciso de los parámetros eléctricos. Su capacidad para medir en 4 cuadrantes lo hace ideal para instalaciones que manejan tanto consumo como generación de energía, como por ejemplo, en sistemas fotovoltaicos o instalaciones industriales con regeneración de energía.

Visualización de armónicos y pantalla de alto contraste: Una de las características más destacadas de este analizador es su capacidad para medir y mostrar armónicos en corriente y tensión hasta el 31º, lo que permite una monitorización detallada de la calidad de la energía. La pantalla LCD retroiluminada ofrece una visualización clara de los datos medidos, facilitando su lectura en entornos con poca luz. Además, el equipo puede montarse en paneles de 72 x 72 mm con un adaptador frontal, ampliando su flexibilidad de instalación.

Conectividad avanzada: Este modelo se distingue por su doble conectividad, ya que cuenta con Ethernet y Wi-Fi para la transmisión de datos. Esto facilita su integración en sistemas de gestión energética y monitorización remota a través de protocolos Modbus/TCP/IP, eliminando la necesidad de cableado adicional en instalaciones que ya disponen de red Wi-Fi. La configuración de las comunicaciones puede realizarse fácilmente mediante la app MyConfig o desde una página web, lo que agiliza su puesta en marcha.

Tecnología ITF para seguridad y precisión: El CVM-E3-MINI-ITF-WiEth está equipado con la tecnología ITF (aislamiento galvánico), que mejora la seguridad del dispositivo, protegiéndolo contra interferencias y asegurando la precisión en la medición. Esta tecnología es especialmente útil en instalaciones industriales o comerciales con condiciones eléctricas complejas.

Especificaciones técnicas:

• Alimentación: 90-264 Vca/Vcc.
• Protocolo de comunicación: Modbus/TCP.
• Conectividad: Ethernet (RJ-45) y Wi-Fi (802.11 b/g/n).
• Corriente de entrada: .../5 A, .../1 A.
• Pantalla: LCD retroiluminada.
• Visualización de armónicos: Hasta el 31º.
• Precisión: 0,5% en medición de corriente y tensión.
• Dimensiones: 52,5 x 118 x 74 mm.
• Fijación: Carril DIN.
• Grado de protección: IP 30 (general), IP 40 (frontal).

Aplicaciones versátiles: Este analizador es ideal para aplicaciones de control y monitorización en cuadros de distribución y acometidas de baja y media tensión. Permite la captura de datos instantáneos de los parámetros eléctricos medidos, así como la medición de máximos y mínimos. También puede integrarse en sistemas de gestión de calidad de la energía donde se requiera la monitorización de armónicos y la identificación de problemas relacionados con la distorsión de la forma de onda.

Ventajas del sistema:

• Conectividad flexible mediante Ethernet y Wi-Fi, lo que facilita la integración en redes de comunicaciones sin necesidad de cableado adicional.
• Medición de armónicos hasta el 31º, lo que permite un análisis detallado de la calidad de la energía.
• Instalación sencilla en carril DIN o panel con adaptador, lo que lo hace versátil para diferentes tipos de instalaciones.

El CVM-E3-MINI-ITF-WiEth es una solución completa y avanzada para la monitorización de redes eléctricas, que combina precisión, conectividad y facilidad de uso en un formato compacto y robusto.
