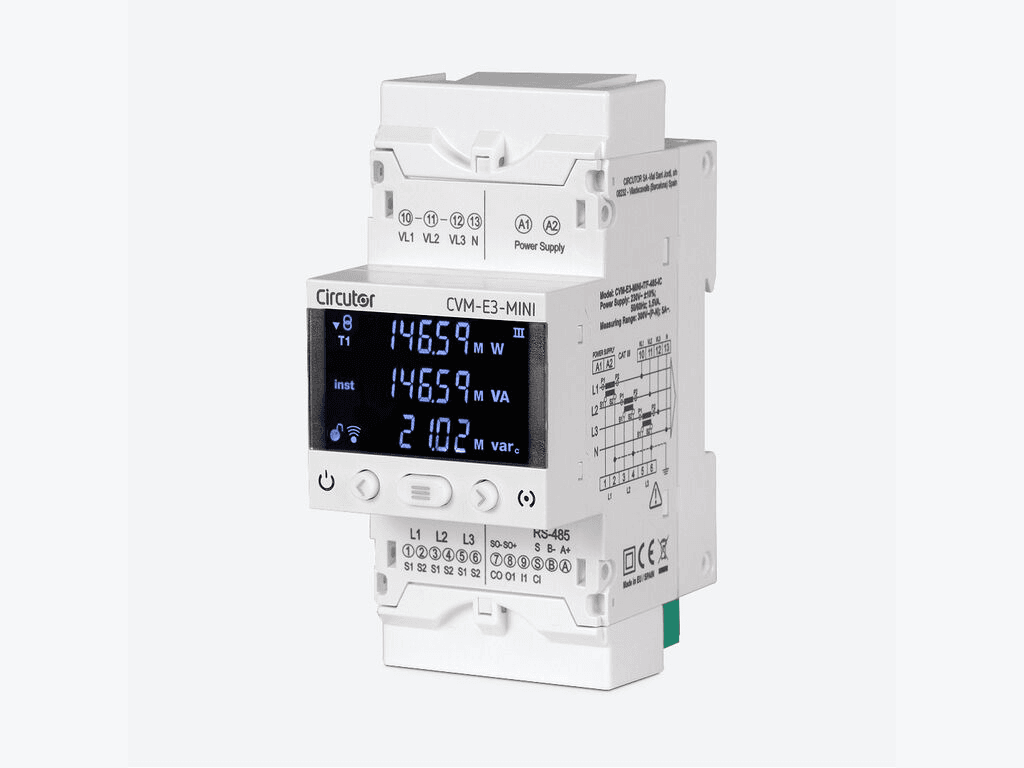

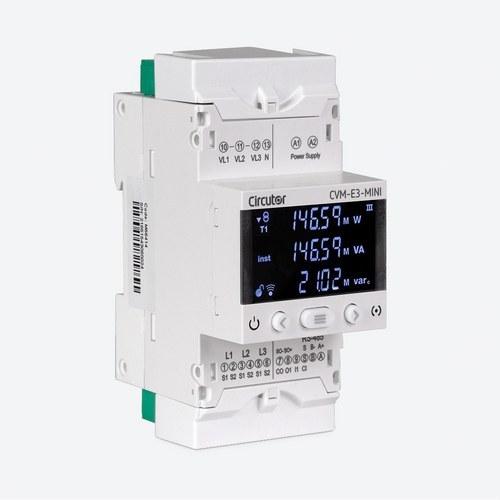

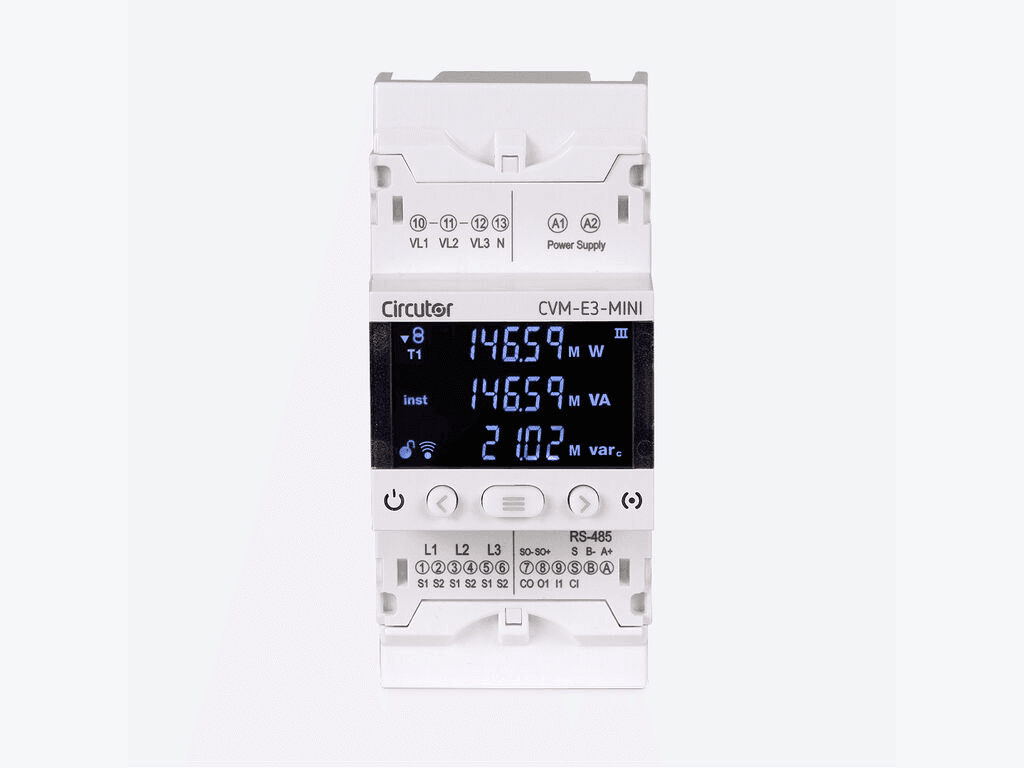

Analizador de redes trifásico Circutor CVM-E3-MINI-MC-485-IC

El analizador de redes trifásico Circutor CVM-E3-MINI-MC-485-IC, con código M56424, es una herramienta avanzada diseñada para la monitorización y control de redes eléctricas trifásicas, ya sean equilibradas o desequilibradas. Este dispositivo está destinado principalmente para su uso en cuadros de distribución y acometidas de baja y media tensión, donde se necesita una solución de análisis que ocupe poco espacio, pero ofrezca una funcionalidad completa y precisa.

El CVM-E3-MINI-MC-485-IC es extremadamente compacto, diseñado para montaje en carril DIN con solo tres módulos, lo que lo hace ideal para instalaciones donde el espacio es limitado. Además de su formato reducido, su interfaz de usuario cuenta con una pantalla retroiluminada de alto contraste, lo que facilita la lectura de los datos en cualquier condición de iluminación.

Medición precisa y versátil:
El CVM-E3-MINI permite la medición de hasta el 31º armónico en corriente y tensión, lo que lo convierte en una herramienta indispensable para el análisis de la calidad de la energía eléctrica. Su capacidad de medición incluye las magnitudes eléctricas fundamentales, como tensión, corriente, frecuencia, potencia activa (kW), potencia reactiva (kvar), potencia aparente (kVA), así como el consumo de energía activa (kWh) y reactiva (kvarh). Además, ofrece una medición precisa, con una exactitud del 0.5% en tensión y corriente y del 2% en potencia.

Este analizador soporta la conexión con sensores de corriente de tipo .../5 A, .../1 A o .../250 mA, y es compatible con sensores de corriente tipo Rogowski, lo que le permite adaptarse a una variedad de sistemas eléctricos. Esta versatilidad asegura que el CVM-E3-MINI pueda utilizarse en diferentes instalaciones eléctricas, tanto en nuevas como en existentes.

Comunicaciones avanzadas:
El CVM-E3-MINI-MC-485-IC está equipado con un puerto de comunicación RS-485, que soporta los protocolos Modbus/RTU y BACnet, lo que permite la integración del dispositivo en sistemas de supervisión y control de energía, facilitando la conexión con otros dispositivos y software de gestión. La velocidad de comunicación puede alcanzar hasta 19,2 kbps, asegurando una transmisión rápida y eficiente de los datos.

Además de sus capacidades de comunicación avanzadas, el analizador cuenta con una salida de transistor programable que permite el control de alarmas o el envío de pulsos para la monitorización de la energía activa o reactiva. También dispone de una entrada digital que puede utilizarse para la selección de tarifas o para el control de estados lógicos, lo que añade una capa adicional de control y flexibilidad en aplicaciones más complejas.

Aplicaciones ideales:
Este analizador está diseñado para una variedad de aplicaciones, desde la supervisión en tiempo real de cuadros eléctricos hasta el control de consumo energético en instalaciones de baja y media tensión. Es ideal para instalaciones que requieran un control preciso de la energía activa y reactiva, con la posibilidad de programar alarmas para valores máximos o mínimos, ofreciendo así un control total del sistema eléctrico.

Además, la capacidad de visualización de los armónicos hasta el 31º es crucial para instalaciones que requieran un análisis detallado de la calidad de la energía, ya que permite detectar distorsiones que pueden afectar el rendimiento de los equipos conectados.

Características técnicas destacadas:

• Alimentación en corriente alterna: 207…253 Vc.a., lo que garantiza una amplia compatibilidad con redes eléctricas estándar.
• Medición de tensión nominal: Hasta 520V F-F, con un rango de frecuencia de 45 a 65 Hz, lo que asegura su aplicación en redes trifásicas comunes.
• Precisión de medida de potencia activa: 2%, lo que asegura un monitoreo preciso del consumo energético.
• Capacidad de medir corrientes nominales de .../250 mA, lo que lo hace apto para aplicaciones que utilicen transformadores de corriente.
• Salidas digitales de transistor programables con una tensión máxima de 24 Vdc y una corriente máxima de 50 mA, lo que permite el control de alarmas o la activación de dispositivos externos.

Instalación y durabilidad:
El CVM-E3-MINI está diseñado para un montaje sencillo en carril DIN, con un tamaño compacto de 52.5 x 118 x 74 mm, lo que facilita su instalación en cuadros eléctricos de distribución. Además, está fabricado con un envolvente de plástico V0 autoextinguible, lo que garantiza su seguridad en caso de sobrecalentamiento o cortocircuito. El dispositivo tiene un grado de protección IP30 en su carcasa general y IP40 en el frontal, lo que lo hace adecuado para la mayoría de las aplicaciones en interiores.
