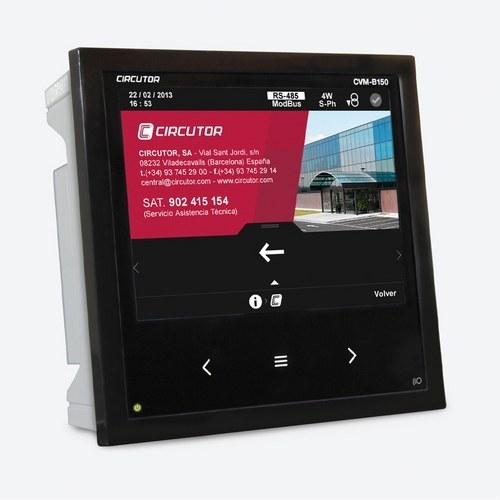

Analizador de redes trifásico panel display a color CVM-B150-ITF-485-ICT2

El analizador de redes trifásico Circutor CVM-B150-ITF-485-ICT2 (código M56111) es un dispositivo avanzado diseñado para el análisis y monitorización de redes eléctricas trifásicas en instalaciones de media y baja tensión. Con una pantalla TFT a color de alta resolución y formato de instalación en panel, este equipo ofrece una medición precisa en 4 cuadrantes (consumo y generación), siendo ideal para entornos industriales y comerciales donde se requiere un control exhaustivo de los parámetros eléctricos.

Medición avanzada y precisión: El CVM-B150-ITF-485-ICT2 mide múltiples parámetros eléctricos con una alta precisión, incluyendo tensiones, corrientes, potencias activas, reactivas y aparentes, así como el factor de potencia y armónicos. Gracias a su precisión de Clase 0.5S en energía activa, garantiza mediciones precisas y confiables. Este dispositivo es compatible con corrientes de entrada de .../5 A, .../1 A, y .../250 mA, lo que le permite adaptarse a una variedad de configuraciones de red.

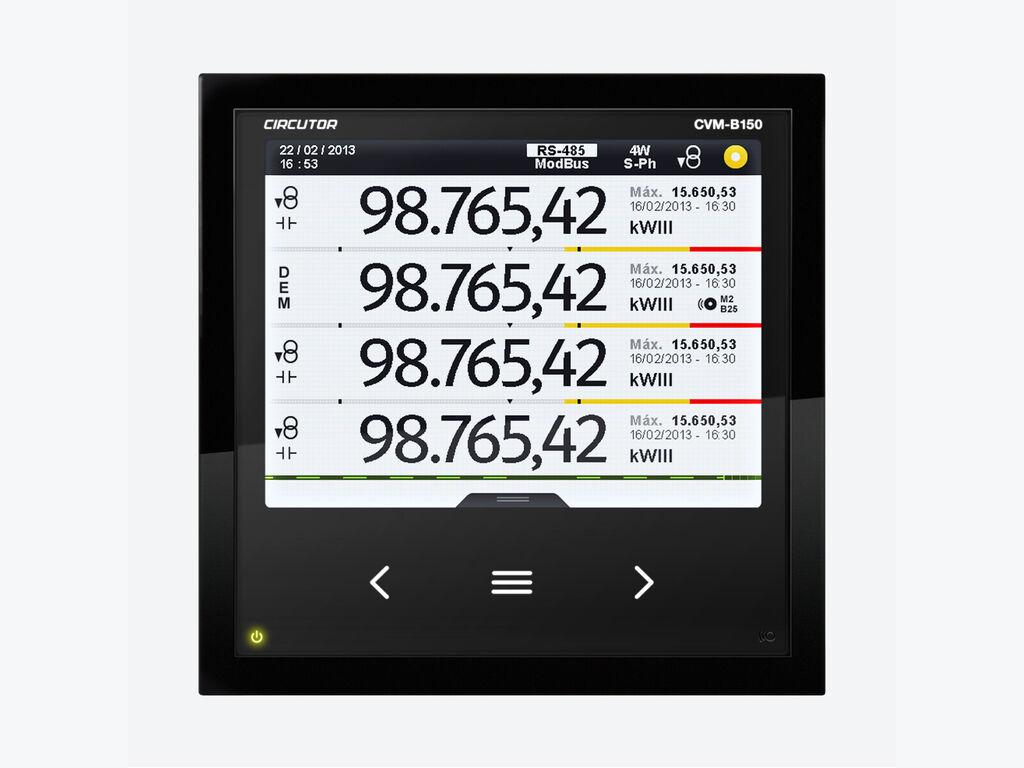

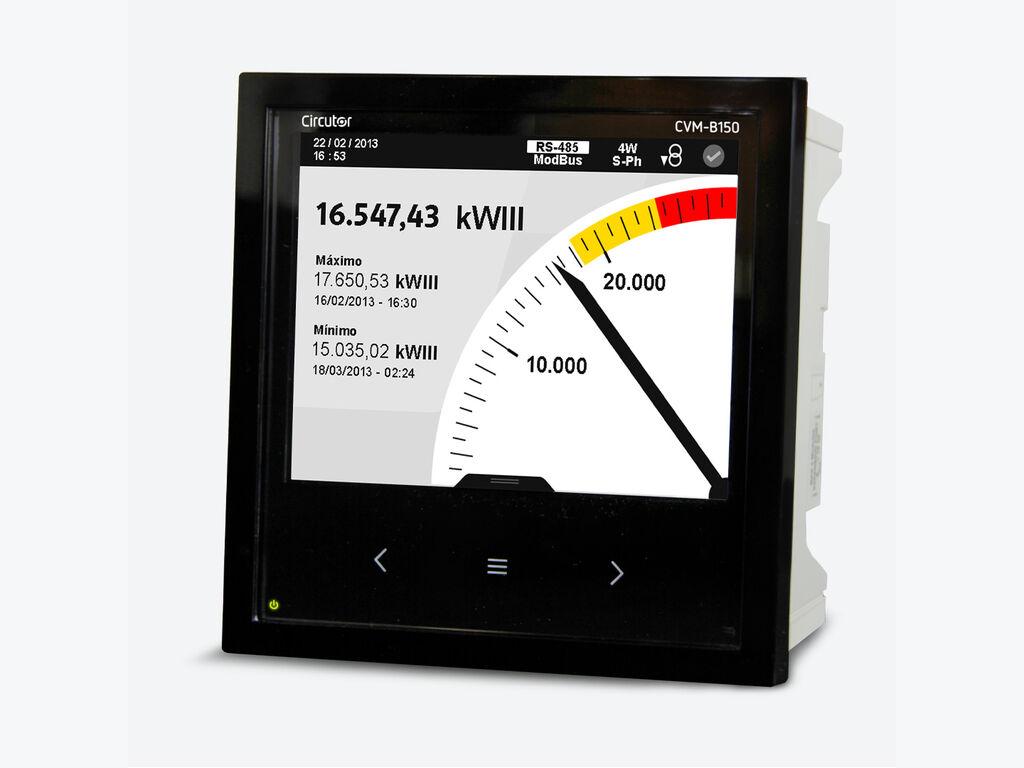

Pantalla a color y fácil navegación: Una de las características más destacadas de este analizador es su pantalla TFT a color de 5.6" con resolución VGA (640x480), que ofrece una visualización clara y detallada de los datos medidos. El innovador interfaz SCV (Slide, Choose & View) permite personalizar los parámetros mostrados en la pantalla, facilitando la navegación y el acceso a la información. Además, el equipo dispone de 3 teclas capacitivas para un manejo sencillo y eficiente.

Protocolo de comunicación y salidas: El CVM-B150 cuenta con comunicaciones RS-485, soportando los protocolos Modbus/RTU y BACnet, lo que facilita su integración en sistemas de gestión y monitorización energética. También incluye 2 salidas a relé y 2 salidas de transistor, que pueden configurarse para generar alarmas o impulsos, y 2 entradas digitales que permiten la monitorización de estados lógicos o la selección de tarifas.

Aplicaciones versátiles y expansibilidad: Este analizador es adecuado para una amplia gama de aplicaciones, desde el control de consumo energético en cuadros de distribución hasta la monitorización de procesos industriales. Además, es un dispositivo modular, lo que permite conectar hasta 4 módulos de expansión que pueden añadir entradas y salidas adicionales o conectividad a otros protocolos como Modbus/TCP, LonWorks, o Profibus.

Especificaciones técnicas:

• Protocolo de comunicación: Modbus/RTU y BACnet.
• Corriente de entrada: .../5A, .../1A, .../250 mA.
• Precisión: Clase 0.5S (energía activa), Clase 1 (energía reactiva).
• Dimensiones: 144 x 144 x 96 mm.
• Fijación: Panel (144x144 mm).
• Pantalla: TFT color de 5.6” con resolución VGA.
• Salidas: 2 salidas a relé y 2 salidas de transistor.
• Entradas: 2 entradas digitales.
• Grado de protección: IP 40 (frontal), IP 65 (con junta de estanqueidad).

Ventajas del sistema:

• Alta precisión en la medición de parámetros eléctricos, lo que permite un control detallado y fiable.
• Interfaz gráfica avanzada, con pantalla a color y personalización de parámetros.
• Capacidad de expansión con módulos adicionales para añadir funcionalidades.
• Compatibilidad con protocolos de comunicación estándar, facilitando la integración en sistemas de gestión energética.

El analizador de redes trifásico Circutor CVM-B150-ITF-485-ICT2 es una solución completa y avanzada para la monitorización de redes eléctricas, ofreciendo precisión, flexibilidad y facilidad de uso en un formato compacto y robusto, ideal para aplicaciones industriales, comerciales y de infraestructura energética.
