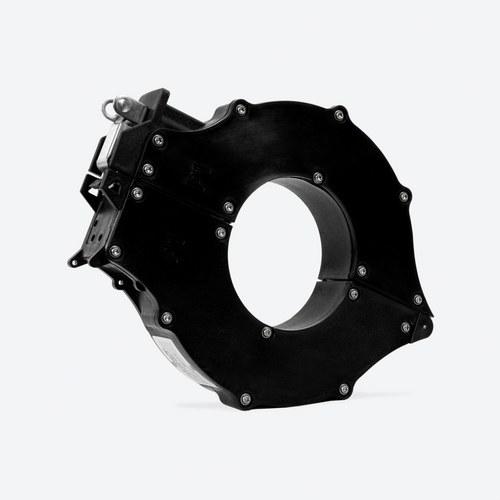

Transformador de corriente de núcleo partido TQR-8 400/5A

El transformador de corriente de núcleo partido Circutor TQR-8 400/5A (código M76037) está diseñado para simplificar la instalación en sistemas eléctricos sin necesidad de interrumpir el suministro de energía, lo que lo convierte en una solución ideal para aplicaciones donde no es posible detener el flujo eléctrico. Este transformador de corriente es especialmente útil en instalaciones monofásicas con corrientes primarias de hasta 400 A y una relación de transformación de 400/5 A.

Núcleo partido para instalación sencilla: Una de las características clave del Circutor TQR-8 es su diseño con núcleo partido, que permite instalar el transformador directamente alrededor de los cables o pletinas sin necesidad de desconectar la instalación. Esta característica es extremadamente ventajosa en situaciones donde la interrupción del suministro eléctrico sería costosa o impráctica, lo que lo convierte en una opción ideal para instalaciones comerciales o industriales críticas.

Alta precisión y fiabilidad: Este transformador ofrece una alta precisión en la medición de corriente, con una clase de precisión 1 y 3, proporcionando una potencia de 1,5 VA (Clase 1) y 3 VA (Clase 3), lo que asegura que las mediciones sean fiables y consistentes, incluso en condiciones de funcionamiento exigentes. Además, su capacidad de soportar sobrecargas permanentes del 120 % de la corriente nominal garantiza que pueda operar de manera segura en diversas condiciones.

Especificaciones técnicas: El TQR-8 tiene un diámetro interior de 80 mm, lo que lo hace compatible con una amplia gama de cables y pletinas. Con una tensión de aislamiento de 3 kV entre los terminales y una frecuencia nominal de 50/60 Hz, este transformador está diseñado para funcionar de manera óptima en sistemas eléctricos estándar.

Resistencia térmica y protección: El transformador está diseñado para soportar condiciones térmicas difíciles, con una resistencia a la intensidad térmica de cortocircuito (Ith) de 60 In y una intensidad dinámica de 2,5 Ith. Además, su envolvente de plástico autoextinguible según la norma UL 94 asegura una alta resistencia al fuego y a los impactos. El transformador cuenta con un grado de protección de IP40, o IP65 con una junta de protección adicional, lo que lo hace apto para diversas condiciones ambientales.

Aplicaciones versátiles: El Circutor TQR-8 400/5A es ideal para instalaciones que requieren la medición de corriente sin interrumpir el suministro, como en instalaciones industriales, comerciales y residenciales. Su capacidad para operar en rangos de temperatura de -10 ºC a +60 ºC y su resistencia a la humedad relativa de 15% a 85% sin condensación aseguran que pueda funcionar en una variedad de entornos.

Especificaciones técnicas:

• Corriente primaria: 400 A.
• Relación de transformación: 400/5 A.
• Diámetro interior: 80 mm.
• Precisión: Clase 1 (1,5 VA), Clase 3 (3 VA).
• Tensión de aislamiento: 3 kV.
• Grado de protección: IP40 (IP65 con junta).
• Dimensiones: 216 x 173 x 43.1 mm.
• Peso: 0,952 kg.
• Normas: UNE-EN 61869-2, UL 94.

Ventajas del sistema:

• Fácil instalación gracias al diseño de núcleo partido, que evita la necesidad de interrumpir el suministro eléctrico.
• Alta precisión en la medición, asegurando datos confiables y consistentes para monitorear el sistema eléctrico.
• Resistente y duradero, con una envolvente de plástico autoextinguible y protección contra condiciones ambientales adversas.

El transformador de corriente de núcleo partido Circutor TQR-8 400/5A es una solución eficiente y fiable para la medición de corrientes en instalaciones monofásicas, ofreciendo facilidad de instalación, precisión y durabilidad en un formato compacto.
