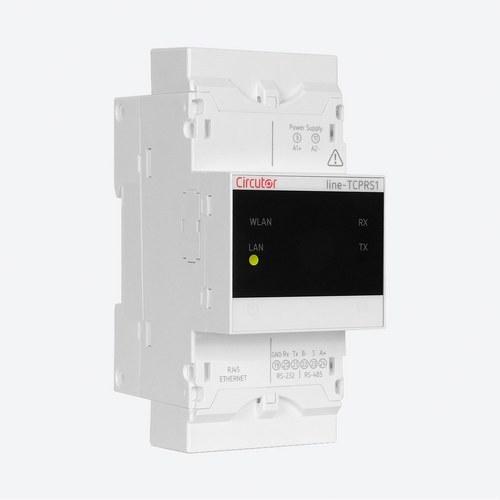

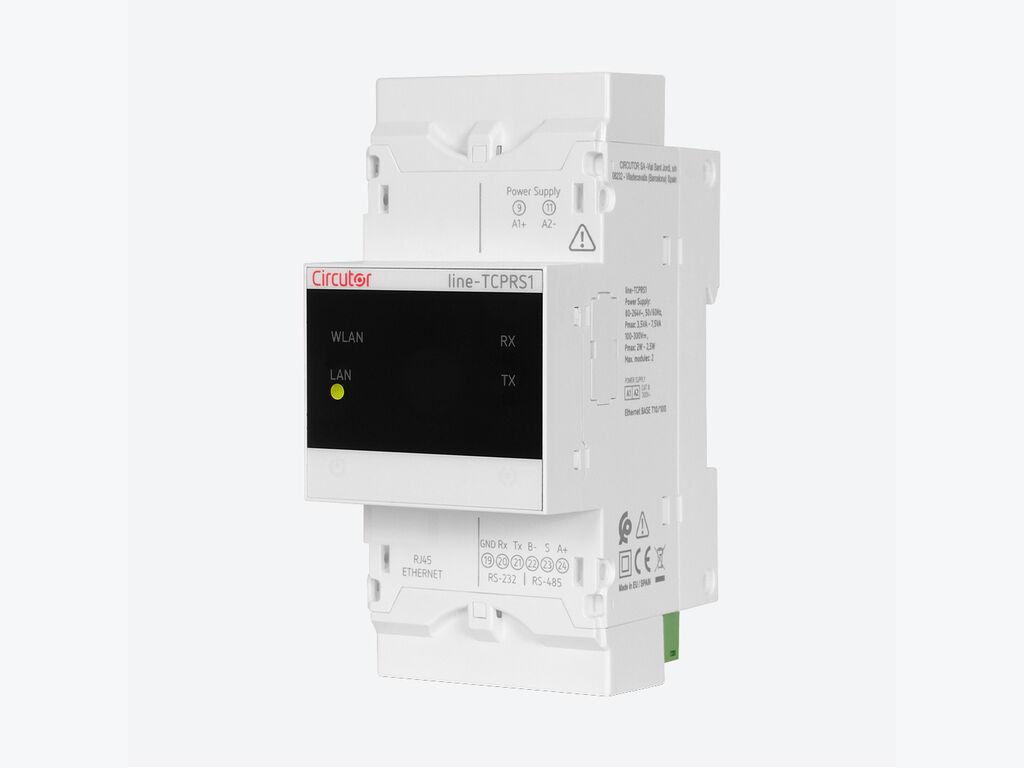

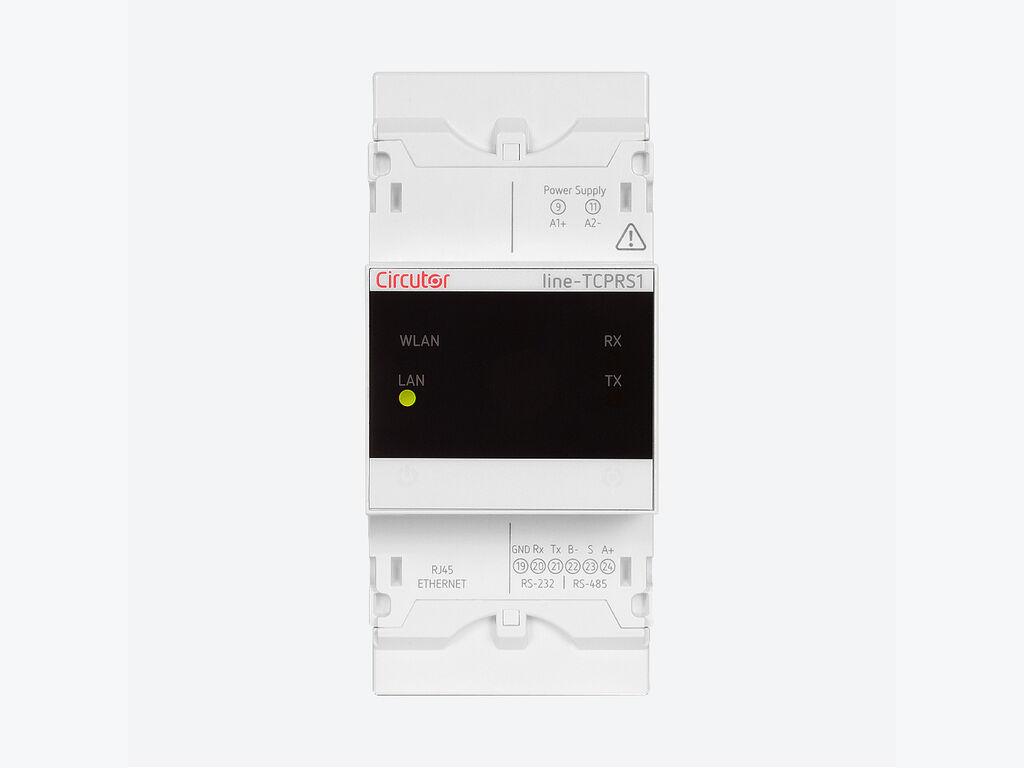

Conversor RS-485/RS-232 a Ethernet/WiFi Circutor Line-TCPRS1

El conversor Circutor Line-TCPRS1 es una pasarela de comunicaciones diseñada para integrar dispositivos Modbus RTU en redes Modbus TCP/IP mediante Ethernet o Wi-Fi. Permite modernizar instalaciones existentes y centralizar la monitorización y el control de equipos industriales sin necesidad de modificar el cableado serie original.

Su diseño compacto para carril DIN ocupa solo 3 módulos y facilita una instalación rápida en cuadros eléctricos. Incorpora servidor web integrado y es compatible con la aplicación móvil MyConfig, lo que simplifica enormemente la puesta en marcha y la configuración avanzada desde cualquier dispositivo.

Aplicaciones principales

• Integración de dispositivos Modbus RTU en redes Ethernet o Wi-Fi
• Automatización de instalaciones industriales y terciarias
• Comunicación con PLC, BMS y sistemas SCADA
• Monitorización remota desde plataformas en la nube
• Actualización de instalaciones existentes sin modificar el bus RS-485

Funciones de comunicación

• Conversión directa Modbus RTU a Modbus TCP/IP
• Comunicación Ethernet y Wi-Fi para redes TCP/IP
• Comunicación serie RS-485 y RS-232
• Gestión de hasta 32 dispositivos Modbus RTU
• Conexión de hasta 8 equipos de la gama Line mediante bus lateral sin cableado adicional

Configuración y control

• Servidor web integrado con interfaz intuitiva
• Configuración avanzada vía navegador web
• Compatible con la aplicación móvil MyConfig
• Indicadores LED de estado (7 LEDs)

Datos eléctricos

• Alimentación en alterna: 100 a 264 V AC
• Frecuencia: 50 a 60 Hz
• Consumo en alterna: 3,5 a 7,5 VA
• Alimentación en continua: 100 a 300 V DC
• Consumo en continua: 2 a 2,5 W
• Categoría de instalación: CAT III 300 V

Características ambientales

• Temperatura de funcionamiento: -10 a +50 °C
• Temperatura de almacenamiento: -20 a +70 °C
• Humedad relativa: 5 a 95 % sin condensación
• Altitud máxima: 2000 m

Construcción y montaje

• Envolvente de plástico autoextinguible V0
• Montaje en carril DIN según IEC 60715
• Grado de protección: IP30 (frontal IP40)
• Diseño compacto para cuadros eléctricos

Dimensiones y peso

• Dimensiones: 52,5 x 117,85 x 70 mm
• Peso neto: 0,192 kg

Normativa

• UNE-EN 61010-1
• UNE-EN 61000-6-2
• UNE-EN 61000-6-4
• Seguridad eléctrica CAT III 300 V

El Line-TCPRS1 es una solución flexible y robusta para la integración de comunicaciones industriales, permitiendo una transición sencilla hacia sistemas de monitorización y control basados en Ethernet o Wi-Fi, con una configuración rápida y una alta fiabilidad operativa.
