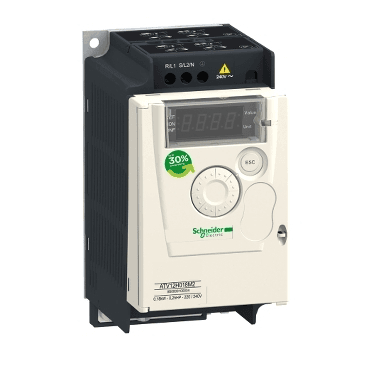

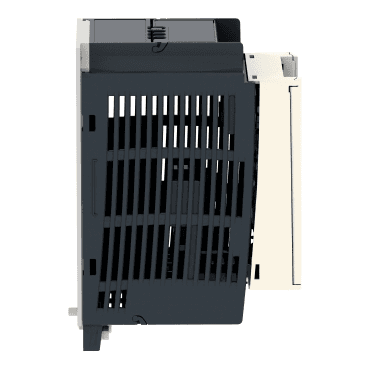

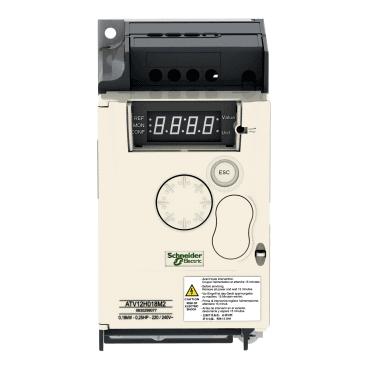

Variador de velocidad Altivar ATV12 0.37kW 0.55hp 200..240V 1ph con disipador de calor

El variador de velocidad Altivar ATV12, referencia ATV12H037M2 de Schneider Electric, es una solución compacta y eficiente diseñada para controlar motores asíncronos trifásicos en aplicaciones sencillas de automatización industrial y comercial. Con una potencia nominal de 0,37 kW (0,55 HP) y una tensión de funcionamiento de 200 a 240 VCA, este variador es ideal para aplicaciones que requieren control preciso de velocidad, como ventiladores, bombas, transportadores, extractores y sistemas de calefacción, ventilación y aire acondicionado (HVAC).

Este variador incluye un disipador térmico y un sistema de refrigeración por ventilador, lo que garantiza un rendimiento óptimo incluso en entornos industriales exigentes. Además, su filtro EMC integrado ayuda a reducir las interferencias electromagnéticas, asegurando un funcionamiento seguro y estable dentro de las normas internacionales.

Características clave:

• Potencia nominal del motor: 0,37 kW (0,55 HP)
• Tensión de funcionamiento: 200-240 VCA
• Corriente nominal de salida: 2,4 A
• Frecuencia de salida ajustable: 0,5-400 Hz
• Protocolo de comunicación: Modbus (a través de conector RJ45)
• Grado de protección: IP20 (protección contra objetos sólidos)

El Altivar ATV12 ofrece funciones avanzadas para proteger el sistema y prolongar la vida útil de los equipos. Integra protección contra sobrecargas, cortocircuitos y sobretensiones, lo que lo convierte en una solución robusta y confiable para cualquier instalación eléctrica. Además, su función de sobrepar transitorio ayuda a evitar paros inesperados al aplicar un par adicional cuando sea necesario, lo que es ideal para desbloquear máquinas o superar atascos en sistemas de transporte.

Datos técnicos clave:

• Número de entradas digitales: 4
• Número de salidas digitales: 2
• Número de entradas analógicas: 1
• Número de salidas analógicas: 1
• Salida de relé: 1
• Frecuencia de conmutación: 2 a 16 kHz (ajustable)
• Corriente de salida continua: 2,4 A a 4 kHz
• Potencia aparente: 1,2 kVA
• Rango de velocidades: 1 a 20

Este variador también ofrece la posibilidad de integrar el software SoMove para una gestión avanzada de la configuración. Con esta herramienta, los usuarios pueden guardar, transferir y aplicar configuraciones a otros variadores de repuesto, lo que reduce significativamente el tiempo de inactividad asociado al mantenimiento y permite un despliegue más eficiente.

Características adicionales:

• Compatibilidad con Modbus: El variador incluye de serie el protocolo de comunicación Modbus, accesible mediante un conector RJ45, lo que permite su integración en redes de automatización.
• Ahorro energético: Con una optimización de energía y par, este variador puede generar ahorros energéticos de hasta un 30% en aplicaciones de ventilación y bombeo, lo que contribuye a una operación más sostenible y eficiente.
• Control flexible: El variador ofrece control por vector de flujo sin detector, lo que asegura un rendimiento óptimo del motor, y múltiples opciones de control de voltaje/frecuencia para adaptarse a diversas necesidades operativas.

Aplicaciones típicas:

El Altivar ATV12 es adecuado para una variedad de aplicaciones industriales simples, como transportadores, bombas, extractores, barreras de acceso y cintas transportadoras. Además, su capacidad para ajustar la velocidad del motor en tiempo real lo hace perfecto para sistemas de ventilación y HVAC, donde el control preciso de la velocidad es crucial para optimizar el consumo de energía y mantener las condiciones adecuadas de temperatura y flujo de aire.

Dimensiones y diseño compacto:

Con dimensiones de 72 mm de ancho, 143 mm de alto y 121,2 mm de profundidad, y un peso de solo 0,7 kg, este variador de velocidad es fácil de instalar en espacios reducidos, optimizando el uso del espacio en los armarios eléctricos y garantizando una instalación limpia y eficiente.

Seguridad y protección:

El variador incluye múltiples protecciones integradas, como protección contra sobrecargas, cortocircuitos entre fases, pérdida de fase de entrada y sobrecalentamiento. Además, cuenta con una protección térmica que regula el funcionamiento del variador en función de la carga y las condiciones de operación, garantizando la seguridad del equipo y prolongando su vida útil.
