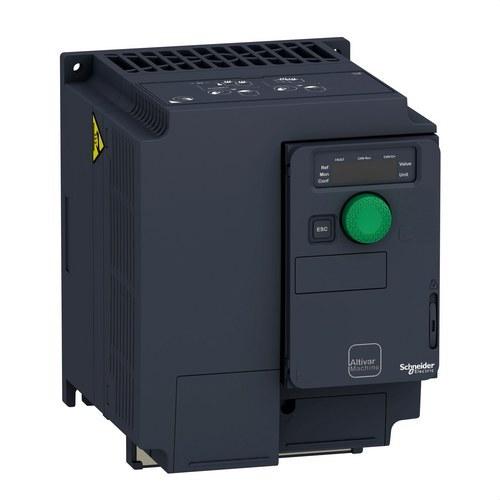

Variador de velocidad ATV320-4kW-380...500V-3 fase-compacto

El variador de velocidad Altivar 320 de Schneider Electric (referencia ATV320U40N4C) es una solución compacta y altamente eficiente diseñada para el control de motores síncronos y asincrónicos trifásicos en aplicaciones industriales exigentes. Con una potencia nominal de 4 kW (5 CV) y una tensión de entrada de 380 a 500 V CA, este variador es ideal para optimizar el rendimiento y el consumo energético de máquinas industriales como bombas, ventiladores, compresores, transportadores y máquinas centrífugas, especialmente en sectores como la construcción, alimentación y bebidas, y la industria química.

El Altivar 320 está optimizado para ofrecer un ahorro energético de hasta un 30%, lo que contribuye significativamente a reducir los costos operativos en aplicaciones que requieren un control preciso de motores. Su diseño compacto permite su instalación en formato vertical, lo que facilita el apilamiento de varios variadores en el bastidor de las máquinas, ahorrando espacio en los armarios de control y mejorando la flexibilidad en el diseño de sistemas.

Características clave:

• Potencia nominal: 4 kW / 5 CV
• Tensión de entrada: 380-500 V CA (-15 % a +10 %)
• Corriente nominal de salida: 9,5 A
• Grado de protección: IP20
• Protocolo de comunicación: Serie Modbus, CANopen

Este variador de velocidad ofrece un rendimiento avanzado gracias a su control vectorial de flujo sin sensor, que permite un control preciso del par y la velocidad, incluso a velocidades muy bajas. Además, su amplio rango de frecuencia lo hace compatible con motores de alta velocidad, brindando una gran versatilidad en diversas aplicaciones industriales.

La conectividad avanzada del Altivar 320 permite integrar el variador en redes industriales mediante múltiples protocolos de comunicación como Modbus, CANopen, EtherCAT, Profibus DP, Profinet, Ethernet Powerlink y DeviceNet. Esto reduce la inversión inicial en infraestructura de control al tiempo que mantiene la flexibilidad en el diseño y el control del sistema.

Ventajas clave:

• Ahorro energético: Ideal para aplicaciones de ventilación y bombeo, permitiendo un ahorro de energía de hasta un 30%, lo que optimiza los costos operativos.
• Diseño compacto: Permite apilar variadores en el bastidor de las máquinas, ahorrando espacio en armarios de control y facilitando su integración en sistemas de automatización.
• Control preciso: Compatible con motores IE2, IE3 y PM, ofrece un control eficiente tanto para motores síncronos como asincrónicos, lo que mejora la precisión y el rendimiento del sistema.

El Altivar 320 también incluye cinco funciones de seguridad avanzadas que ayudan a las máquinas a cumplir con los requisitos de seguridad más estrictos, independientemente de si se utilizan junto con un módulo de seguridad Preventa. Estas funciones permiten proteger el equipo y garantizar la seguridad operativa del sistema, incluso en entornos industriales complejos.

Cumplimiento normativo:

Este variador de velocidad cumple con las principales normas internacionales, incluyendo IEC/EN 60947-4-2, y cuenta con certificaciones CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO y TCF, lo que garantiza que ha sido diseñado y probado bajo los más altos estándares de seguridad y calidad. Estas certificaciones aseguran su idoneidad para su uso en diversas aplicaciones industriales y comerciales, incluso en entornos marítimos y con condiciones operativas exigentes.

Datos técnicos adicionales:

• Filtro CEM integrado: Clase C2, conforme a las normativas de compatibilidad electromagnética (CEM)
• Rango de frecuencia de salida: Hasta 599 Hz para motores de alta velocidad
• Montaje: Instalación en panel en posición vertical (+/-10°) mediante 4 orificios de fijación
• Rango de temperatura de operación: -10 °C a +50 °C

El software del Altivar 320 es compatible con las plataformas SoMove y SoMachine de Schneider Electric, lo que facilita la configuración, el control y el diagnóstico del variador dentro de la arquitectura EcoStruxure Machine. Esta integración permite a los usuarios gestionar y optimizar el rendimiento del variador y del sistema en su conjunto, mejorando la eficiencia y la productividad.

Aplicaciones recomendadas:

• Sistemas de ventilación y bombeo
• Control de compresores y transportadores
• Máquinas centrífugas y otras aplicaciones industriales en los sectores de construcción, alimentación y bebidas, y químico
