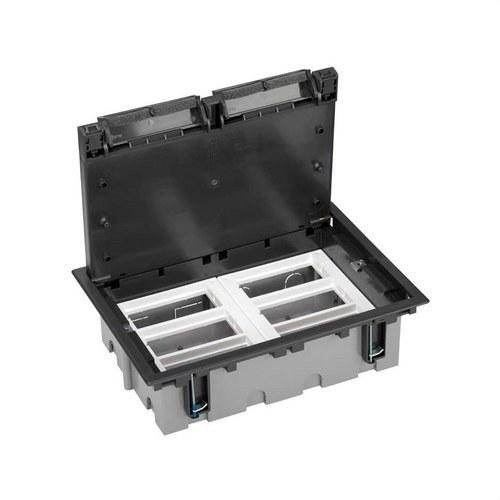

Caja de suelo regulable para 12 elementos en instalación de suelo técnico grafito Simon 500 Cima

La caja de suelo regulable para 12 elementos Simon 500 Cima en acabado grafito está diseñada para ofrecer una solución completa de conectividad en instalaciones de suelo técnico, especialmente en entornos profesionales como oficinas, salas de reuniones, espacios de trabajo colaborativo o instalaciones comerciales donde la distribución flexible de energía y datos es fundamental.

Perteneciente a la serie Simon 500 Cima, esta caja forma parte de una gama concebida para maximizar la conectividad en cada puesto de trabajo, permitiendo integrar múltiples mecanismos eléctricos y de comunicación directamente en el suelo de forma segura, ordenada y accesible.

Con capacidad para 12 elementos y unas dimensiones de 225 x 310 x 92 mm, esta caja ofrece un amplio espacio interior para la instalación de mecanismos, garantizando una organización eficiente del cableado. Además, dispone de profundidad regulable entre 92 y 120 mm, lo que facilita su adaptación a distintas configuraciones de suelo técnico.

Su estructura está fabricada con componentes metálicos y materiales plásticos de alta calidad que proporcionan una excelente resistencia mecánica y térmica. Además, incorpora materiales autoextinguibles que reducen la toxicidad en caso de incendio y ayudan a evitar la propagación de las llamas, aumentando la seguridad de la instalación.

La caja incluye espuma protectora que proporciona protección contra polvo y pequeños objetos, manteniendo los mecanismos protegidos en entornos de uso intensivo. También permite asegurar la inmunidad electromagnética en el cableado VDM mediante la instalación del tabique metálico incluido.

Una vez configurada e instalada, es posible combinarla opcionalmente con la tapa embellecedora de enrasamiento referencia 52053106-038 en caso de no instalar el mismo revestimiento que el suelo, logrando así una integración estética perfecta.

Características principales:

• Serie: Simon 500 Cima
• Tipo de producto: caja de suelo regulable
• Aplicación: suelo técnico
• Capacidad: 12 elementos
• Color / acabado: grafito (RAL 7021)
• Dimensiones: 225 x 310 x 92 mm
• Profundidad regulable: de 92 a 120 mm
• Dimensión del hueco de instalación: 210 x 300 mm
• Dimensiones de la cubierta abatible: 200 x 292 x 15 mm
• Elevación del marco desde el nivel del suelo: 3,2 mm
• Carga máxima soportada: 1800 kg
• Grado de protección: IP4X
• Clasificación de impacto: IK08
• Resistencia al calor: hasta +125 ºC
• Temperatura máxima de trabajo: +90 ºC
• Resistencia del aislamiento: >5 MΩ a 500 V
• Fuerza dieléctrica: 2000 V a 50 Hz durante 1 minuto sin perforación ni contorneo

Entradas y conexiones:

• 14 entradas laterales para cableado
• 16 agujeros para abrazaderas
• 4 agujeros pre-perforados Ø12,5 mm
• 5 agujeros pre-perforados Ø20 mm
• 5 agujeros pre-perforados Ø26 mm

Compatibilidad:

• Mecanismos Simon 500 Cima
• Simon 27 Play mediante adaptador específico
• Simon K45 mediante adaptador específico

Contenido del embalaje:

• Caja de suelo
• Tabique metálico
• Cable de toma de tierra
• Tornillería
• Manual de instalación

Instalación:

• Diseñada especialmente para instalación en suelo técnico
• Fijación mediante garras sobre la loseta del suelo técnico
• Alcance de las garras: entre 14 y 54 mm
• Sentido de instalación: horizontal o vertical
• Tapa con 2 posiciones de apertura
• Extracción de componentes únicamente con herramienta
• Desmontaje del marco únicamente con herramienta

Condiciones de instalación:

• Rango de temperatura durante la instalación: -5 a +60 ºC
• Extinción: +850 ºC / 30 segundos (GWFI según IEC 60695-2-11)

Mantenimiento:

• Limpiar con un paño suave y seco
• No utilizar limpiadores abrasivos ni productos que contengan cloro

Esta caja de suelo permite organizar y distribuir energía y comunicaciones directamente desde el suelo de forma segura, resistente y con una estética discreta que se integra perfectamente en cualquier entorno profesional.

Es una solución muy práctica para oficinas modernas donde cada puesto de trabajo necesita acceso rápido a conexiones eléctricas y de datos sin comprometer el orden ni la estética del espacio.
