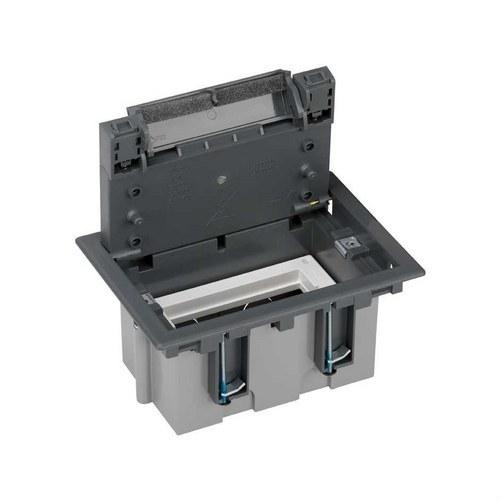

Caja de suelo regulable para 2 elementos en instalación de suelo técnico gris Simon 500 Cima

La caja de suelo regulable para 2 elementos en instalación de suelo técnico de la serie Simon 500 Cima es una solución profesional diseñada para integrar conexiones eléctricas y de comunicaciones directamente en el suelo, manteniendo la instalación protegida, accesible y perfectamente integrada en el entorno. Su diseño robusto y su acabado en color gris la convierten en una opción ideal para oficinas, espacios técnicos, salas de reuniones o cualquier instalación con suelo técnico.

Esta caja ha sido especialmente desarrollada para su instalación en suelos técnicos, permitiendo alojar mecanismos eléctricos o de voz y datos de forma ordenada y segura. Sus dimensiones de 132 x 187 x 92 mm y su sistema regulable permiten adaptarla a diferentes configuraciones de instalación, proporcionando flexibilidad y facilidad durante el montaje.

Está fabricada con componentes metálicos con aislamiento termoplástico autoextinguible y libre de halógenos, lo que garantiza un alto nivel de seguridad en la instalación. Este material evita la propagación de la llama en caso de incendio y reduce la emisión de humos tóxicos, ofreciendo una mayor protección para las personas y las instalaciones.

La caja destaca también por su elevada resistencia mecánica, soportando cargas de hasta 800 kg y ofreciendo una excelente protección frente a golpes, arañazos y condiciones exigentes de uso. Además, su grado de protección IP4X evita la entrada de polvo y pequeños objetos, gracias también a la incorporación de espuma protectora.

Una vez instalada y configurada, puede combinarse opcionalmente con una tapa embellecedora de enrasamiento (referencia 52053101-035) cuando no se instala el mismo revestimiento del suelo, permitiendo mantener una estética uniforme y profesional.

Características principales:

• Serie: Simon 500 Cima
• Tipo de producto: caja de suelo regulable
• Capacidad: 2 elementos
• Acabado: gris
• Color RAL: 7011
• Material: plástico con componentes metálicos y aislamiento termoplástico libre de halógenos
• Dimensiones: 132 x 187 x 92 mm
• Profundidad: 92 mm
• Rango de ajuste de profundidad: 92 – 120 mm
• Dimensión del hueco de instalación: 170 x 115 mm
• Dimensiones de la cubierta abatible: 105 x 161 x 15 mm
• Elevación del marco desde el nivel del suelo: 3,2 mm
• Número de entradas laterales: 8
• Agujeros pre-perforados Ø12,5 mm: 2
• Agujeros pre-perforados Ø20 mm: 4
• Agujeros pre-perforados Ø26 mm: 2
• Número de agujeros para abrazaderas: 2
• Número de posiciones de apertura de la tapa: 2
• Grado de protección: IP4X
• Clasificación de resistencia a impactos: IK08
• Carga máxima soportada: 800 kg
• Temperatura máxima de trabajo: +90 ºC
• Resistencia al calor: +125 ºC (según norma IEC 60695-10-2)
• Extinción: +850 ºC / 30 s (GWFI según IEC 60695-2-11)
• Resistencia del aislamiento: >5 MΩ a 500 V
• Fuerza dieléctrica: sin perforación con 2000 V a 50 Hz durante 1 minuto
• Rango de temperatura de instalación: -5 ºC a +60 ºC
• Temperatura máxima de trabajo: +90 ºC
• Certificación: CE

Compatibilidad:

• Mecanismos Simon 500 Cima
• Mecanismos Simon 27 Play mediante adaptador específico
• Mecanismos Simon K45 mediante adaptador específico

Contenido del embalaje:

• Caja de suelo
• Tabique metálico
• Cable de toma de tierra
• Tornillería
• Manual de instalación

Instalación: El sistema se fija mediante garras sobre la loseta del suelo técnico, incluidas en el propio conjunto. El tabique metálico permite asegurar la inmunidad electromagnética para el cableado VDM cuando se instala en los alojamientos habilitados para ello. La extracción de componentes y el desmontaje del marco se realizan únicamente con herramienta para garantizar la seguridad de la instalación.

Mantenimiento: Para mantener la caja en perfecto estado se recomienda limpiar con un paño suave y seco, evitando productos abrasivos o limpiadores que contengan cloro.

Este tipo de soluciones es muy habitual en oficinas y espacios profesionales donde las conexiones deben estar accesibles pero perfectamente integradas en el suelo. Con la serie Simon 500 Cima se consigue una instalación robusta, segura y preparada para el uso diario.
