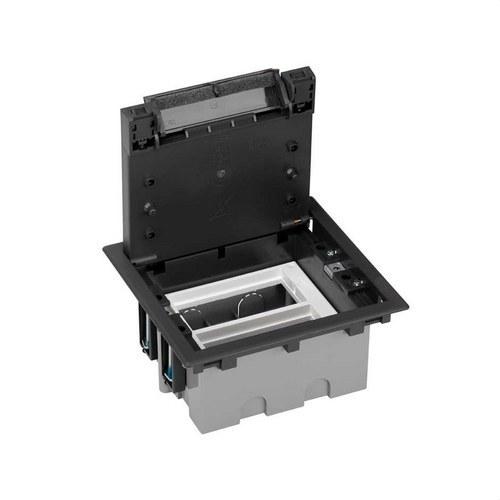

Caja de suelo regulable para 4 elementos en instalación de suelo de pavimento grafito Simon 500 Cima

La caja de suelo regulable para 4 elementos de la serie Simon 500 Cima es una solución profesional diseñada para integrar conexiones eléctricas, de voz, datos y multimedia directamente en el pavimento. Su diseño robusto y funcional permite disponer de puntos de conexión accesibles sin comprometer la estética ni la seguridad de la instalación.

Este tipo de solución resulta especialmente útil en espacios donde la distribución del cableado se realiza a través del suelo, como oficinas, salas de formación, bibliotecas, museos, hoteles o despachos. Gracias a su diseño regulable y su resistencia estructural, permite crear instalaciones discretas y seguras que facilitan el acceso a conexiones cuando es necesario.

La caja pertenece a la gama Simon 500 Cima, una serie reconocida por su calidad, fiabilidad y compatibilidad con instalaciones de cableado estructurado. Está preparada para alojar hasta 4 elementos y es compatible con mecanismos Simon 500 Cima y, mediante adaptadores específicos, con mecanismos de las series Simon 27 Play y Simon K45.

Fabricada en material plástico de alta resistencia con acabado en color grafito (RAL 7021), esta caja ha sido sometida a múltiples pruebas para garantizar su cumplimiento con las normativas internacionales más exigentes. Su estructura permite soportar cargas elevadas de hasta 1400 kg, lo que la hace adecuada para zonas de tránsito habitual.

Además, incorpora protección contra polvo y pequeños objetos mediante espuma protectora, lo que contribuye a mantener la instalación en buen estado y a prolongar la vida útil de los mecanismos instalados.

Características principales:

• Serie: Simon 500 Cima
• Tipo de producto: Caja de suelo regulable
• Capacidad: 4 elementos
• Compatibilidad: Mecanismos Simon 500 Cima y Simon 27 Play / Simon K45 mediante adaptadores
• Acabado: Grafito
• Color RAL: 7021
• Material: Plástico de alta resistencia
• Dimensiones: 171 x 187 x 76 mm
• Profundidad: 76 mm
• Profundidad ajustable: de 76 mm a 100 mm
• Dimensión del hueco de instalación: 170 x 155 mm
• Dimensiones de la cubierta abatible: 145 x 161 x 15 mm
• Dimensiones de la bandeja empotrada: 220 x 172,2 mm
• Elevación del marco desde el nivel del suelo: 3,2 mm
• Espacio libre interior con ajuste máximo: 38 mm
• Espacio libre interior con ajuste mínimo: 13 mm

Prestaciones técnicas:

• Clasificación de impacto: IK08
• Grado de protección: IP4X
• Resistencia al calor: hasta +125 ºC (IEC 60695-10-2)
• Temperatura máxima de trabajo: +90 ºC
• Rango de temperatura durante la instalación: -5 ºC a +60 ºC
• Resistencia del aislamiento: >5 MΩ a 500 V
• Fuerza dieléctrica: 2000 V a 50 Hz durante 1 minuto sin perforación ni contorneo
• Extinción: +850 ºC / 30 segundos (GWFI según IEC 60695-2-11)
• Carga máxima soportada: 1400 kg

Configuración y entradas de cable:

• 8 entradas laterales para cableado
• 4 agujeros para abrazaderas
• 4 agujeros preperforados Ø20 mm
• 4 agujeros preperforados Ø26 mm
• Tabique metálico incluido para garantizar inmunidad electromagnética en cableado VDM

Contenido del embalaje:

• Caja de suelo
• Tabique metálico
• Cable de toma de tierra
• Tornillería
• Manual de instalación

Instalación:

• Especialmente diseñada para instalación en suelo de pavimento
• También apta para instalación en suelo técnico
• Fijación mediante garras sobre cubeta de pavimento
• Alcance de las garras: entre 14 y 54 mm
• Sentido de instalación: horizontal o vertical
• Tapa con 2 posiciones de apertura

Observaciones:

• Para completar la instalación debe combinarse con la cubeta de plástico referencia 52052102-035.
• Opcionalmente se puede utilizar la tapa embellecedora de enrasamiento referencia 52053102-038 cuando no se instale el mismo revestimiento del suelo.

Mantenimiento:

• Limpiar con un paño suave y seco.
• No utilizar productos abrasivos ni limpiadores que contengan cloro.

Las cajas de suelo de la serie Simon 500 Cima están diseñadas para ofrecer soluciones discretas y eficientes en instalaciones modernas donde la conectividad es fundamental. Su robustez, capacidad de carga y versatilidad las convierten en una opción ideal para proyectos profesionales.

Una solución muy práctica cuando se necesita llevar conexiones al centro de una estancia sin recurrir a canalizaciones visibles, manteniendo el espacio limpio, ordenado y totalmente funcional.
