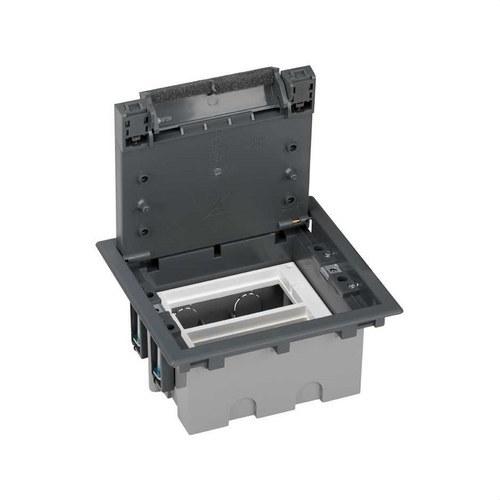

Caja de suelo regulable para 4 elementos en instalación de suelo de pavimento gris Simon 500 Cima

La caja de suelo regulable para 4 elementos de la serie Simon 500 Cima es una solución profesional diseñada para integrar puntos de conexión eléctrica directamente en el pavimento, manteniendo la estética del espacio y garantizando la máxima funcionalidad. Su acabado en color gris (RAL 7011) permite una integración discreta en todo tipo de entornos, desde oficinas y espacios comerciales hasta instalaciones técnicas.

Está especialmente diseñada para su instalación empotrada en suelo de pavimento, aunque también es apta para instalarse en suelo técnico, ampliando así sus posibilidades de uso en proyectos de instalaciones eléctricas modernas. Gracias a su estructura robusta y a la calidad de sus materiales, soporta una carga máxima de hasta 1400 kg, lo que garantiza una gran resistencia incluso en zonas de tránsito intensivo.

La caja está fabricada con elementos metálicos y aislamiento termoplástico autoextinguible libre de halógenos, materiales diseñados para mejorar la seguridad de la instalación. En caso de incendio, ayudan a evitar la propagación de las llamas y reducen la toxicidad del humo generado.

Para completar la instalación es necesario utilizar una cubeta de plástico (ref. 52052102-035). Si el pavimento final no coincide con el revestimiento del suelo, se recomienda añadir una tapa embellecedora de enrasamiento (ref. 52053102-035), permitiendo una integración estética perfecta con el entorno.

Características principales:

• Serie: Simon 500 Cima
• Capacidad: 4 elementos
• Acabado: Gris (RAL 7011)
• Material: Componentes metálicos con aislamiento termoplástico autoextinguible y libre de halógenos
• Dimensiones: 171 x 187 x 76 mm
• Profundidad: 76 mm
• Profundidad regulable: 76 - 100 mm
• Dimensión del hueco de instalación: 170 x 155 mm
• Dimensiones bandeja empotrada: 220 x 172,2 mm
• Dimensiones cubierta abatible: 145 x 161 x 15 mm
• Elevación del marco sobre el suelo: 3,2 mm
• Clasificación de impacto: IK08
• Grado de protección: IP4X
• Resistencia al calor: hasta +125 ºC
• Temperatura máxima de trabajo: +90 ºC
• Rango de temperatura durante la instalación: -5 ºC a +60 ºC
• Carga máxima soportada: 1400 kg
• Número de entradas laterales: 8
• Agujeros pre-perforados Ø20 mm: 4
• Agujeros pre-perforados Ø26 mm: 4
• Agujeros para abrazaderas: 4
• Resistencia del aislamiento: >5 MΩ a 500 V
• Fuerza dieléctrica: 2000 V a 50 Hz durante 1 minuto
• Protección contra polvo y pequeños objetos mediante espuma protectora
• Compatibilidad: mecanismos Simon 500 Cima y Simon 27 Play / Simon K45 mediante adaptador

Instalación:

• Especialmente diseñada para instalación en suelo de pavimento
• También apta para suelo técnico
• Fijación mediante garras sobre la cubeta de pavimento
• Extracción de componentes únicamente con herramienta
• Desmontaje del marco únicamente con herramienta
• Tapa con 2 posiciones de apertura
• Personalización de tapa empotrada: 107 x 154 x 8 mm
• Alcance de garra: entre 14 y 54 mm

Contenido del embalaje:

• Caja de suelo
• Tabique metálico para inmunidad electromagnética
• Cable de toma de tierra
• Tornillería
• Manual de instalación

Mantenimiento: limpiar con un paño suave y seco. No utilizar productos abrasivos ni limpiadores que contengan cloro para preservar el acabado y las propiedades del material.

Esta caja de suelo regulable Simon 500 Cima es una solución práctica y robusta para integrar conexiones eléctricas en el suelo de forma segura y ordenada. Una opción muy utilizada en oficinas, salas de reuniones o espacios comerciales donde se necesita acceso a electricidad sin alterar la estética del entorno.
