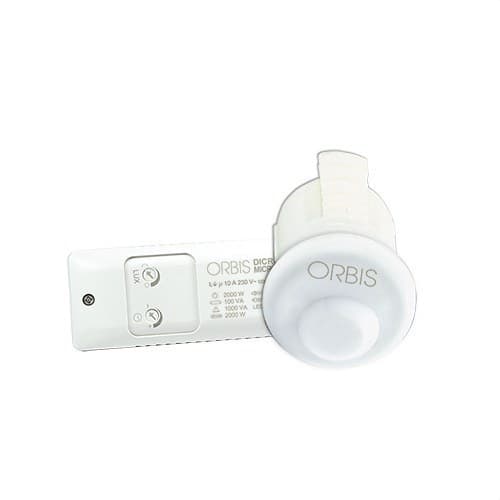

Detector de movimiento Dicromat MICRO EMPT.TECHO 360° 16MM 1 CIR.CAMPO DET.: Ø4M(DESPLAZAMIENT

El detector de movimiento Orbis DICROMAT MICRO, referencia OB133612, es un sensor compacto para automatizar el encendido y apagado de iluminación en espacios interiores. Está diseñado para instalación empotrada en techo y destaca por su discreta cabeza detectora de solo 16 mm, proporcionando un ángulo de detección de 360° y un campo de hasta 4 metros de diámetro a una altura de instalación de 2,5 metros.

Su reducido tamaño lo hace especialmente apropiado para armarios, ascensores, entradas de vivienda, cabinas de baño y otros espacios pequeños donde se busca automatizar la iluminación manteniendo el sensor prácticamente integrado en el techo. Permite regular tanto el tiempo de funcionamiento como el nivel de luminosidad a partir del cual debe actuar.

Detección de movimiento en 360°

El DICROMAT MICRO ofrece una cobertura de detección de 360°, adecuada para instalaciones en techo donde se necesita supervisar el movimiento alrededor del sensor. Según la documentación de Orbis, instalado a 2,5 metros de altura proporciona un campo de detección de hasta 4 metros de diámetro.

La tarifa oficial de Orbis especifica un alcance de Ø4 metros para desplazamiento transversal y de Ø2 metros para desplazamiento frontal a una altura de 2,5 metros, por lo que la sensibilidad efectiva varía según la dirección con la que la persona atraviesa la zona de detección.

Cabeza detectora de solo 16 mm

Una de las principales características del Orbis DICROMAT MICRO es su pequeño elemento detector. La cabeza visible tiene un diámetro de solo 16 mm y está concebida para montaje empotrado en techo, ayudando a conseguir una instalación especialmente discreta.

El módulo electrónico queda oculto sobre el falso techo mientras únicamente permanece visible el pequeño sensor, una configuración especialmente interesante en espacios donde la estética y la integración del sistema de iluminación son importantes.

Temporización regulable de 6 segundos a 12 minutos

El detector permite configurar el tiempo durante el cual permanecerá conectado el circuito después de detectar movimiento. El rango de temporización puede ajustarse entre 6 segundos y 12 minutos.

Esta regulación permite adaptar el funcionamiento al tipo de estancia. Los tiempos cortos pueden ser útiles en espacios de paso rápido, mientras que una temporización más prolongada resulta adecuada en zonas donde los usuarios permanecen durante más tiempo.

Sensor de luminosidad regulable

El DICROMAT MICRO incorpora regulación de sensibilidad lumínica entre 5 y 3000 lux. De esta forma, puede configurarse para que el alumbrado solo se active cuando el nivel de luz ambiental esté por debajo del valor seleccionado.

La combinación entre detección de movimiento y control por luminosidad contribuye a evitar encendidos innecesarios cuando existe suficiente iluminación natural, ayudando a optimizar el consumo energético de la instalación.

Un circuito con capacidad de hasta 10 A

El detector controla un único circuito y dispone de un poder de ruptura de 10 A a 230 V CA con cos φ = 1. La carga máxima admisible depende de la tecnología de iluminación conectada.

• Lámparas incandescentes: hasta 2000 W.
• Lámparas fluorescentes: hasta 100 VA.
• Halógenas de baja tensión a 12 V CA: hasta 1000 VA.
• Halógenas a 230 V CA: hasta 2000 W.
• Lámparas de bajo consumo: hasta 100 VA.
• Downlights: hasta 100 VA.
• Iluminación LED: hasta 50 VA.

Alimentación a 230 V

El Orbis DICROMAT MICRO funciona con una alimentación de 230 V CA ±10% y una frecuencia nominal de 50 Hz. Su consumo propio es de 1 W, correspondiente a 8 VA capacitivos.

La conexión eléctrica se realiza mediante bornes de tornillo y admite conductores de hasta 2,5 mm².

Diseñado para espacios interiores

El detector cuenta con grado de protección IP20 según EN 60529 y Clase II de protección cuando se instala correctamente. Está destinado a espacios interiores protegidos frente al agua y la humedad directa.

Su temperatura de funcionamiento está comprendida entre 0 y 45 °C, mientras que para transporte y almacenamiento admite temperaturas entre -10 y 60 °C.

Aplicaciones del Orbis DICROMAT MICRO

Su tamaño reducido y su detección circular lo convierten en una solución especialmente adecuada para automatizar la iluminación de espacios pequeños y zonas interiores de paso.

• Armarios y vestidores.
• Ascensores.
• Entradas de viviendas.
• Cabinas de aseos y cuartos de baño.
• Pequeños distribuidores y zonas de paso.
• Falsos techos donde se busca una instalación discreta.

Características técnicas del Orbis DICROMAT MICRO OB133612

• Marca: Orbis.
• Referencia: OB133612.
• Modelo: DICROMAT MICRO.
• Tipo: detector de movimiento / presencia para iluminación.
• Número de circuitos: 1.
• Montaje: empotrado en techo.
• Diámetro de la cabeza detectora: 16 mm.
• Ángulo de detección: 360°.
• Campo de detección máximo: Ø4 m a 2,5 m de altura.
• Detección transversal: Ø4 m a 2,5 m de altura.
• Detección frontal: Ø2 m a 2,5 m de altura.
• Rango de temporización: 6 segundos a 12 minutos.
• Sensibilidad lumínica: 5-3000 lux.
• Alimentación: 230 V CA ±10%.
• Frecuencia: 50 Hz.
• Poder de ruptura: 10 A / 230 V CA, cos φ = 1.
• Consumo propio: 1 W (8 VA capacitivos).
• Detección de paso por cero: no.
• Conexión: borne de tornillo.
• Sección máxima del conductor: 2,5 mm².
• Grado de protección: IP20.
• Clase de protección: Clase II con montaje correcto.
• Temperatura de funcionamiento: 0 a 45 °C.
• Temperatura de transporte y almacenamiento: -10 a 60 °C.
• Peso: 115 + 35 g.

Control automático de iluminación con mínima presencia visual

El Orbis DICROMAT MICRO OB133612 combina detección de movimiento en 360°, regulación lumínica y temporización ajustable en un formato especialmente discreto. Su cabeza detectora de solo 16 mm permite automatizar la iluminación sin instalar un sensor voluminoso sobre el techo.

Con un alcance de hasta 4 metros de diámetro, regulación de 5 a 3000 lux y temporización entre 6 segundos y 12 minutos, ofrece una solución práctica para reducir encendidos innecesarios y automatizar pequeños espacios interiores.

Importante: la carga conectada debe respetar los límites indicados por Orbis para cada tecnología de iluminación. El equipo debe instalarse en interior por personal cualificado y siguiendo el esquema de conexión y las instrucciones del fabricante.
