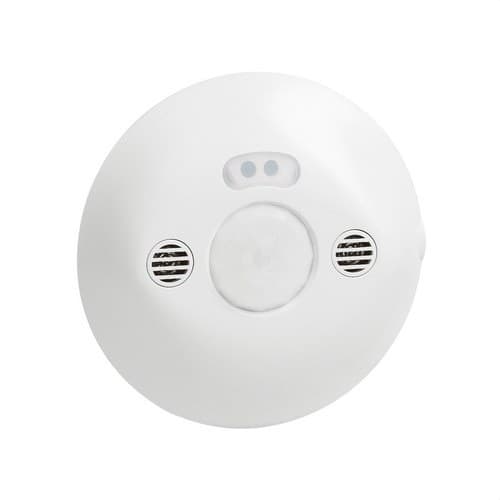

Detector de movimiento PIR/US 360º alcance 8m instalación empotrada/techo

El detector de movimiento y presencia Legrand 048806 es un sensor de techo de doble tecnología que combina infrarrojos pasivos y ultrasonidos para controlar automáticamente la iluminación. Ofrece una cobertura de 360 grados y un diámetro de detección de hasta 8 metros a una altura de instalación de 2,5 metros, proporcionando una detección precisa de ocupación en oficinas, salas de reuniones, aulas y otros espacios de trabajo.

Gracias a la combinación de ambas tecnologías de detección, el sensor mejora la sensibilidad ante movimientos y presencia en situaciones donde un detector convencional puede resultar menos eficaz. También supervisa el nivel de iluminación natural para gestionar el encendido de las luminarias según las condiciones configuradas, contribuyendo a optimizar el consumo energético.

Detector de presencia Legrand de doble tecnología

La referencia 048806 pertenece a la gama Mosaic de Legrand y utiliza simultáneamente dos sistemas de detección:

• Infrarrojos pasivos: detectan las variaciones de radiación térmica producidas por el movimiento de personas dentro de la zona supervisada.
• Ultrasonidos: permiten detectar presencia mediante las variaciones producidas en las ondas ultrasónicas dentro del espacio.

La utilización conjunta de ambos sistemas proporciona una elevada sensibilidad de detección y una cobertura especialmente adecuada para espacios de trabajo donde pueden producirse movimientos de distinta intensidad.

Cobertura de 360 grados y 8 metros de diámetro

El detector ofrece un ángulo horizontal de detección de 360 grados. Instalado a una altura óptima de 2,5 metros, proporciona un área de detección circular de hasta 8 metros de diámetro.

Según los datos técnicos de Legrand, el alcance lateral máximo es de aproximadamente 4 metros y el alcance frontal puede llegar hasta 6 metros, formando una zona de detección total de 8 metros de diámetro sobre el suelo.

Cuando se instalan varios detectores en un mismo espacio, Legrand recomienda una distancia óptima aproximada de 6 metros entre sensores.

Especialmente indicado para oficinas y espacios de trabajo

Legrand recomienda este detector para zonas que disponen de iluminación natural, como oficinas individuales, oficinas diáfanas, salas de reuniones, aulas y otros espacios profesionales.

El sensor supervisa simultáneamente la presencia de personas y el nivel de iluminación ambiental para gestionar el circuito de iluminación únicamente cuando resulte necesario según la configuración realizada.

Control de iluminación según presencia y luminosidad

Además de detectar movimiento y presencia, el Legrand 048806 permite ajustar el umbral de luminosidad que determina el comportamiento de la iluminación.

El rango de ajuste del nivel luminoso se encuentra entre 5 y 1.275 lux, permitiendo adaptar la respuesta del detector a diferentes niveles de iluminación natural.

De esta forma, puede evitarse el encendido innecesario de las luminarias cuando la cantidad de luz disponible en el espacio es suficiente.

Sensibilidad de detección ajustable

La sensibilidad del detector puede configurarse para adaptarse a las características concretas del espacio y al tipo de utilización previsto.

Legrand contempla el ajuste de los principales parámetros mediante herramientas de configuración compatibles, permitiendo realizar una puesta a punto precisa directamente durante la instalación.

Temporización configurable

El detector permite configurar el tiempo durante el que la iluminación permanece conectada después de la detección.

Según las características técnicas del producto, el tiempo mínimo de conexión puede ajustarse desde 5 segundos y el ciclo máximo de funcionamiento alcanza 59 minutos.

Esto permite adaptar el funcionamiento a zonas con diferentes patrones de ocupación, desde áreas de paso hasta salas donde los usuarios permanecen durante periodos prolongados.

Funcionamiento automático por ocupación

En modo de ocupación, el sistema puede gestionar automáticamente el encendido y apagado de la iluminación según la presencia detectada y las condiciones luminosas configuradas.

Esta automatización permite reducir el tiempo durante el que las luminarias permanecen encendidas sin necesidad, especialmente en espacios utilizados de manera intermitente.

Posibilidad de funcionamiento en modo ausencia

El detector también puede utilizarse con un pulsador compatible para trabajar en modo ausencia. En esta configuración, el encendido se realiza manualmente mediante pulsador y el apagado puede realizarse manualmente o automáticamente cuando finaliza el periodo de ocupación.

Legrand indica como pulsador compatible para esta aplicación la referencia 077040.

Alimentación a 230 voltios con neutro

El Legrand 048806 utiliza una conexión de 3 conductores con neutro y funciona con una tensión nominal de 230 voltios en corriente alterna.

La frecuencia de funcionamiento admitida se encuentra entre 50 y 60 hercios.

Su consumo eléctrico en espera es de aproximadamente 0,8 vatios, permitiendo mantener permanentemente activas las funciones de detección con un consumo reducido.

Potencia de conmutación de hasta 2.000 vatios

La ficha técnica vigente de Legrand indica una potencia máxima de conmutación de 2.000 vatios para el dispositivo.

También especifica una corriente máxima de arranque de 8,5 amperios. La carga conectada debe seleccionarse siempre respetando estos valores y las características particulares de la tecnología de iluminación utilizada.

Instalación empotrada en falso techo

El detector está diseñado principalmente para una instalación empotrada en techo. Puede fijarse directamente en un falso techo mediante las garras de montaje incluidas.

También puede instalarse en una caja Batibox de 50 milímetros de profundidad, ofreciendo diferentes opciones para integrarlo en el sistema de instalación del edificio.

Posibilidad de montaje en superficie

Aunque el producto está concebido principalmente para montaje empotrado, Legrand permite realizar una instalación en superficie sobre el techo mediante el accesorio específico referencia 048875.

Esta posibilidad facilita la utilización del detector en reformas o espacios donde no sea posible realizar un montaje empotrado.

Conexión mediante bornes automáticos

El Legrand 048806 dispone de bornes automáticos para facilitar y agilizar el cableado durante la instalación.

Este sistema elimina la necesidad de realizar el apriete convencional mediante tornillos en las conexiones del detector y proporciona una conexión rápida y segura cuando se utilizan los conductores adecuados.

Configuración mediante herramienta Legrand

Los parámetros del detector pueden ajustarse de forma precisa mediante la herramienta de configuración Legrand referencia 088240.

Esta posibilidad permite adaptar en el propio lugar de instalación factores como la sensibilidad y el nivel de luminosidad para obtener una respuesta más adecuada a las dimensiones, condiciones ambientales y forma de utilización de cada espacio.

Protección IP20 para interiores

El detector presenta un grado de protección IP20 y está destinado principalmente a instalaciones interiores en ambientes secos.

Su temperatura ambiente de funcionamiento se encuentra comprendida entre -5 y 45 grados Celsius, permitiendo su utilización en las condiciones habituales de oficinas, centros educativos, salas de reuniones y otros edificios interiores.

Carcasa blanca de material termoplástico

El cuerpo del sensor está fabricado en material termoplástico de color blanco, con acabado brillante y tonalidad similar a RAL 9003.

Su diseño discreto facilita la integración visual en techos blancos habituales en oficinas, locales comerciales y espacios terciarios.

Características técnicas del Legrand 048806

• Marca: Legrand.
• Gama: Mosaic.
• Referencia: 048806.
• Código EAN: 3245060488062.
• Tipo de producto: detector de movimiento y presencia para iluminación.
• Tecnología de detección: infrarrojos pasivos y ultrasonidos.
• Ángulo de detección: 360 grados.
• Diámetro de cobertura: 8 metros.
• Altura óptima de instalación: 2,5 metros.
• Alcance lateral máximo: 4 metros.
• Alcance frontal máximo: 6 metros.
• Distancia óptima entre detectores: 6 metros.
• Control según nivel de luz natural: sí.
• Sensibilidad regulable: sí.
• Umbral de luminosidad regulable: entre 5 y 1.275 lux.
• Tiempo mínimo de conexión: 5 segundos.
• Tiempo máximo de funcionamiento configurado: 59 minutos.
• Tensión nominal: 230 voltios en corriente alterna.
• Frecuencia: entre 50 y 60 hercios.
• Tipo de conexión: 3 conductores con neutro.
• Potencia máxima de conmutación: 2.000 vatios.
• Corriente máxima de arranque: 8,5 amperios.
• Consumo en espera: 0,8 vatios.
• Conexión eléctrica: bornes automáticos.
• Tipo de montaje: empotrado en techo.
• Fijación directa en falso techo: sí, mediante garras incluidas.
• Instalación en caja: compatible con caja Batibox de 50 milímetros de profundidad.
• Montaje en superficie: posible con accesorio Legrand 048875.
• Grado de protección: IP20.
• Temperatura ambiente de funcionamiento: entre -5 y 45 grados Celsius.
• Material: termoplástico.
• Color: blanco.
• Color similar: RAL 9003.
• Funcionamiento remoto: sí.
• Herramienta de configuración compatible: Legrand 088240.
• Modo ausencia mediante pulsador: sí.
• Pulsador compatible indicado por Legrand: referencia 077040.

Detección precisa para automatizar la iluminación

El Legrand 048806 combina infrarrojos pasivos y ultrasonidos para proporcionar una detección de presencia de 360 grados en espacios de hasta 8 metros de diámetro. La doble tecnología permite mejorar la detección en oficinas, salas de reuniones, aulas y espacios abiertos donde se busca automatizar la iluminación de forma fiable.

Su regulación de sensibilidad y luminosidad, temporización configurable, bajo consumo en espera, conexión mediante bornes automáticos y diferentes opciones de montaje permiten adaptar el detector a las necesidades concretas de cada instalación y aprovechar la iluminación natural disponible para reducir encendidos innecesarios.
