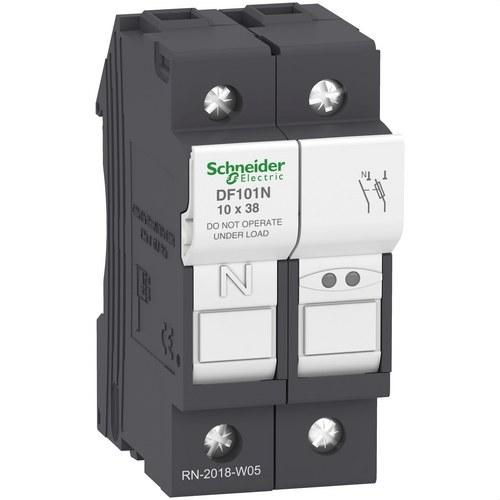

Portafusibles Tesys DF 1P+N 32A 690VAC tamaño del fusible 10x38mm

El portafusibles modular TeSys DF, referencia DF101N de Schneider Electric, es una solución eficaz para la protección de circuitos de control en aplicaciones industriales. Diseñado para manejar corrientes de hasta 32 A y una tensión de trabajo de 690 V, este portafusibles de 2 polos (1P+N) es ideal para proteger equipos eléctricos y garantizar un funcionamiento seguro. Compatible con fusibles de tamaño 10x38 mm de tipo gG o aM, puede soportar una capacidad de cortocircuito de hasta 120 kA a 400 V, lo que proporciona una protección robusta frente a sobrecargas y cortocircuitos.

El diseño compacto del TeSys DF (con un ancho de solo 35 mm) permite su uso en paneles modulares, con montaje sencillo en carril DIN de 35 mm. La conexión se realiza mediante bornes de tornillo, asegurando una instalación firme y segura. El portafusibles cuenta con un sistema de bloqueo mediante maneta, lo que permite bloquearlo con un candado sin necesidad de accesorios adicionales, proporcionando seguridad durante el mantenimiento o la manipulación del circuito.

Este portafusibles está diseñado para cumplir con múltiples normas internacionales, incluyendo IEC, UL, CSA, CCC, EAC y homologaciones marinas, lo que lo hace apto para una variedad de entornos y aplicaciones. Además, es un producto Green Premium, cumpliendo con las normativas RoHS y REACh, lo que asegura un bajo impacto ambiental y un uso sostenible.

Especificaciones técnicas:

• Modelo: Portafusibles TeSys DF 1P+N.
• Referencia: DF101N.
• Gama: TeSys.
• Tipo de fusible compatible: 10x38 mm, tipo gG o aM.
• Número de polos: 1P + N.
• Tensión nominal de empleo (Ue): 690 V AC/DC.
• Corriente nominal de empleo (Ie): 32 A a 400 V AC.
• Corriente térmica convencional (Ith): 32 A a <20 °C.
• Tensión nominal de aislamiento (Ui): 690 V.
• Resistencia a picos de tensión (Uimp): 6 kV.
• Categoría de empleo: AC-21, DC-21A.
• Resistencia a cortocircuitos: Hasta 120 kA a 400 V.
• Potencia disipada: 3 W.
• Dimensiones: Ancho de 35 mm.
• Montaje: En carril DIN de 35 mm.
• Tipo de control: Maneta bloqueable.
• Certificaciones: IEC, UL, CSA, CCC, EAC, Marine.

Ventajas adicionales:

• Montaje compacto y sencillo: Su tamaño compacto facilita la integración en paneles eléctricos sin ocupar mucho espacio.
• Bloqueo seguro: La posibilidad de bloquear la maneta con candado incrementa la seguridad en intervenciones de mantenimiento.
• Compatibilidad amplia: Se adapta a diversos entornos industriales gracias a su capacidad de soportar altas corrientes de cortocircuito y cumplir con múltiples normativas.

El portafusibles TeSys DF 1P+N de Schneider Electric es la solución ideal para quienes necesitan una protección eficaz y segura en sus sistemas eléctricos. Con características avanzadas, un diseño compacto y múltiples certificaciones, garantiza un rendimiento confiable en una amplia gama de aplicaciones industriales.
