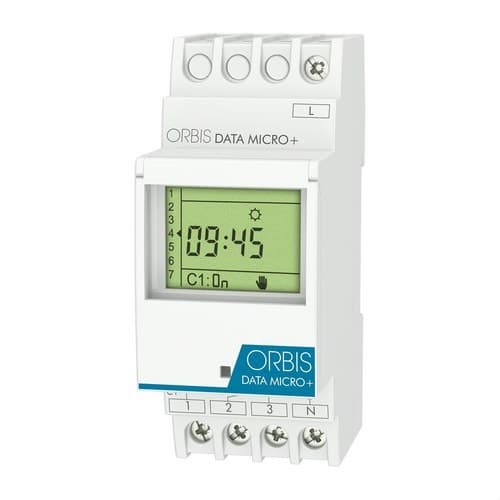

Interruptor horario digital DATA MICRO+

El interruptor horario digital Orbis DATA MICRO+, referencia OB172012N, es un programador modular de 230 V diseñado para automatizar un circuito eléctrico mediante programaciones por segundos, diarias o semanales. Dispone de un contacto conmutado libre de potencial de 16(10) A, hasta 32 programas, función de impulsos de 1 a 59 segundos y un periodo especial de vacaciones de hasta 99 días.

Su instalación se realiza sobre carril DIN y ocupa 2 módulos de anchura. La programación se efectúa mediante una pantalla LCD y un menú guiado por iconos, facilitando la configuración de horarios de iluminación, bombas de riego, climatización, señalización y otros equipos eléctricos. Además, incorpora reserva de marcha de hasta 4 años, cambio automático de horario verano-invierno y control manual temporal o permanente.

Programación diaria y semanal con hasta 32 programas

El Orbis DATA MICRO+ permite almacenar hasta 32 programas para establecer horarios de conexión y desconexión durante el día o la semana. De esta forma, el funcionamiento de la instalación puede adaptarse a diferentes días y franjas horarias sin necesidad de realizar maniobras manuales.

La programación tiene una resolución mínima de 1 segundo, proporcionando una elevada precisión para aplicaciones que requieren maniobras breves o una activación a una hora determinada.

Un circuito conmutado libre de potencial

La referencia OB172012N corresponde a la versión DATA MICRO+ de un solo circuito. Incorpora un contacto conmutado normalmente abierto y normalmente cerrado, libre de potencial, con una capacidad de conmutación de 16(10) A a 250 V CA.

El contacto está fabricado en AgSnO2 y permite controlar directamente diferentes tipos de cargas dentro de las potencias máximas indicadas por Orbis.

Impulsos programables de 1 a 59 segundos

Además de las maniobras convencionales de encendido y apagado a una hora determinada, el DATA MICRO+ permite programar impulsos con una duración comprendida entre 1 y 59 segundos.

Esta función amplía sus posibilidades de utilización en aplicaciones como sirenas, avisadores, señalización, accionamiento temporal de relés u otros equipos que únicamente necesitan permanecer activos durante unos segundos.

Periodo de vacaciones de hasta 99 días

El programador incorpora un periodo especial de vacaciones configurable hasta un máximo de 99 días. Durante este intervalo se desactivan las programaciones habituales sin necesidad de eliminarlas de la memoria.

Esta prestación resulta especialmente útil en oficinas, comercios, centros educativos y otras instalaciones que permanecen cerradas durante determinados periodos.

Control manual temporal o permanente

El estado de la salida puede modificarse manualmente desde el propio programador. El DATA MICRO+ permite realizar una activación o desactivación temporal, que modifica el funcionamiento automático de forma puntual, o establecer un estado manual permanente.

Estas funciones facilitan las tareas de mantenimiento, pruebas o situaciones en las que temporalmente no se desea seguir el horario programado.

Cambio automático de horario verano-invierno

El reloj incorpora gestión del cambio de horario entre verano e invierno. Puede configurarse para realizar automáticamente el cambio según el calendario de la Unión Europea, programarse de forma personalizada o mantenerse desactivado.

Esta función permite conservar correctamente las horas de conexión y desconexión durante todo el año sin tener que modificar manualmente el reloj en cada cambio estacional.

Reserva de marcha de hasta 4 años

El DATA MICRO+ incorpora una pila de litio que proporciona una reserva de marcha de hasta 4 años sin alimentación de red. De esta forma, el reloj y las programaciones pueden mantenerse durante interrupciones del suministro o durante periodos en los que el cuadro permanece desconectado.

En esta generación del DATA MICRO+, Orbis especifica una pila de litio interna no sustituible.

Pantalla LCD con programación guiada por iconos

El programador dispone de una pantalla LCD que permite visualizar la hora, el día y el estado de funcionamiento del circuito. El sistema de menús utiliza iconos para guiar al usuario durante la configuración.

El formato horario es de 24 horas y la precisión del reloj alcanza ±1 segundo cada 24 horas a una temperatura de referencia de 23 °C gracias a su oscilador de cuarzo.

Tapa transparente precintable

Los mandos frontales quedan protegidos mediante una ventana transparente precintable. Esta característica permite comprobar visualmente la información de la pantalla y, al mismo tiempo, ayuda a evitar modificaciones no autorizadas de la programación.

Por ello, el DATA MICRO+ resulta especialmente adecuado para cuadros eléctricos de comunidades, comercios, oficinas, centros educativos y otras instalaciones accesibles a diferentes usuarios.

Capacidad para diferentes tipos de cargas

El contacto normalmente abierto admite diferentes potencias máximas en función del tipo de receptor conectado:

• Lámparas incandescentes: hasta 3000 W.
• Lámparas fluorescentes: hasta 1200 VA.
• Halógenas de baja tensión a 12 V CA: hasta 2000 VA.
• Halógenas a 230 V CA: hasta 3000 W.
• Lámparas de bajo consumo: hasta 600 VA.
• Downlights: hasta 400 VA.
• Iluminación LED: hasta 90 VA.

En cargas con corrientes elevadas de arranque debe comprobarse especialmente que no se superen los límites especificados por el fabricante.

Formato modular para carril DIN

El Orbis DATA MICRO+ está diseñado para montaje sobre carril DIN y ocupa 2 módulos, equivalentes a aproximadamente 35 mm de anchura. Sus dimensiones exteriores son de 35 x 88 x 65 mm y su peso neto es de 135 g.

La conexión se realiza mediante bornes de tornillo y admite conductores con una sección máxima de 4 mm². El par máximo de apriete especificado es de 0,8 Nm.

Alimentación a 230 V

La referencia OB172012N corresponde específicamente a la versión alimentada a 230 V CA ±10%, con una frecuencia nominal de 50/60 Hz. Su consumo propio es de 7,3 VA, equivalente aproximadamente a 1,2 W.

Orbis dispone de otras referencias DATA MICRO+ para diferentes tensiones de alimentación, por lo que es importante comprobar el código del producto cuando se sustituye un programador existente.

Protección IP20 para cuadros eléctricos

El DATA MICRO+ dispone de grado de protección IP20 conforme a EN 60529 y Clase II cuando se encuentra correctamente instalado. Está concebido para montaje dentro de cuadros eléctricos protegidos frente al agua y al acceso a las partes activas.

Su rango normal de funcionamiento está comprendido entre -10 y +45 °C, mientras que el límite operativo indicado por Orbis se extiende entre -30 y +50 °C.

Aplicaciones del Orbis DATA MICRO+

Su programación semanal, la función de impulsos y el contacto libre de potencial permiten utilizar el DATA MICRO+ en numerosas instalaciones residenciales, terciarias y profesionales:

• Programación de iluminación interior y exterior.
• Bombas eléctricas para sistemas de riego.
• Horarios de funcionamiento de climatización en oficinas.
• Sirenas de centros educativos.
• Rótulos y señalización.
• Equipos eléctricos en comercios y edificios públicos.
• Automatización de circuitos en instalaciones industriales compatibles.

Características técnicas del Orbis DATA MICRO+ OB172012N

• Marca: Orbis.
• Referencia: OB172012N.
• Modelo: DATA MICRO+.
• Tipo: interruptor horario digital modular.
• Alimentación: 230 V CA ±10%.
• Frecuencia: 50/60 Hz.
• Número de circuitos: 1.
• Circuito: libre de potencial.
• Tipo de contacto: conmutado NA/NC.
• Material del contacto: AgSnO2.
• Poder de ruptura: 16(10) A a 250 V CA.
• Número de programas: hasta 32.
• Programación: por segundos, diaria y semanal.
• Tiempo mínimo de maniobra: 1 segundo.
• Precisión de maniobra: al segundo.
• Impulsos: de 1 a 59 segundos.
• Periodo especial de vacaciones: hasta 99 días.
• Control manual: temporal o permanente.
• Cambio verano-invierno: automático UE, programable o desactivable.
• Pantalla: LCD.
• Formato horario: 24 horas.
• Reserva de marcha: hasta 4 años sin alimentación.
• Batería: litio interna no sustituible.
• Precisión del reloj: ±1 s/24 h a 23 °C.
• Consumo propio: 7,3 VA, aproximadamente 1,2 W.
• Tapa transparente precintable: sí.
• Bloqueo por teclado: no.
• Contador de horas: no.
• Carga máxima incandescente: 3000 W.
• Carga máxima fluorescente: 1200 VA.
• Carga máxima halógena 12 V CA: 2000 VA.
• Carga máxima halógena 230 V CA: 3000 W.
• Carga máxima bajo consumo: 600 VA.
• Carga máxima downlights: 400 VA.
• Carga máxima LED: 90 VA.
• Montaje: carril DIN.
• Número de módulos: 2.
• Dimensiones: 35 x 88 x 65 mm.
• Peso neto: 135 g.
• Conexión: bornes de tornillo.
• Sección máxima de conductor: 4 mm².
• Par máximo de apriete: 0,8 Nm.
• Grado de protección: IP20 según EN 60529.
• Clase de protección: Clase II con montaje correcto.
• Tensión de impulso asignada: 4 kV.
• Temperatura de funcionamiento: -10 a +45 °C.
• Temperatura límite de funcionamiento: -30 a +50 °C.
• Temperatura de transporte y almacenamiento: -35 a +60 °C.

Control horario preciso en un formato compacto

El Orbis DATA MICRO+ OB172012N combina programación diaria y semanal, maniobras con precisión de un segundo y función de impulsos en un programador de solo 2 módulos DIN. Su contacto conmutado libre de potencial facilita su integración en numerosos circuitos de mando y automatización.

La reserva de marcha de hasta 4 años, el periodo de vacaciones, el cambio automático de horario y la tapa precintable completan una solución especialmente indicada para instalaciones donde se requiere mantener un control horario fiable sin una configuración excesivamente compleja.

Importante: la referencia OB172012N corresponde al DATA MICRO+ de un solo circuito y alimentación a 230 V. Para dos circuitos independientes, Orbis dispone del DATA MICRO 2+. La instalación debe realizarse siguiendo el esquema del fabricante y respetando las cargas máximas indicadas para cada tipo de receptor.
