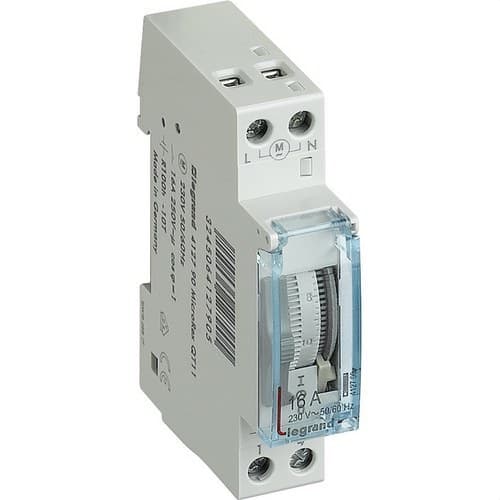

Interruptor horario programable analógico esfera vertical diario con reserva de marcha

El interruptor horario programable Legrand 412790 es un programador analógico modular diseñado para automatizar el encendido y apagado de circuitos eléctricos según una programación diaria. Dispone de esfera vertical, programación en intervalos de 15 minutos, una salida de 16 amperios y una reserva de marcha de 100 horas que permite conservar el funcionamiento del reloj ante cortes temporales de alimentación.

Con alimentación a 230 voltios en corriente alterna y formato compacto de solo 1 módulo, puede instalarse sobre carril DIN en cuadros eléctricos para controlar automáticamente cargas como iluminación o calefacción. Su selector frontal de tres posiciones permite elegir entre funcionamiento permanente, automático o desconectado.

Interruptor horario analógico con programación diaria

La referencia 412790 pertenece a la gama de interruptores horarios programables de Legrand y utiliza una programación analógica de 24 horas.

La esfera vertical representa un ciclo completo de un día y está dividida en segmentos de 15 minutos. Mediante estos segmentos es posible establecer los periodos durante los que debe mantenerse conectada o desconectada la salida.

Una vez realizada la programación, el ciclo se repite automáticamente cada 24 horas, por lo que resulta especialmente práctico para instalaciones que necesitan mantener los mismos horarios de funcionamiento todos los días.

Programación mínima de 15 minutos

Cada segmento del programador equivale a 15 minutos, que es también el intervalo mínimo de conmutación permitido por el dispositivo.

Esta resolución permite establecer diferentes periodos de funcionamiento durante el día sin necesidad de utilizar sistemas de programación digital más complejos.

Legrand especifica una precisión de conmutación de más o menos 5 minutos para este interruptor horario analógico.

Reserva de marcha de 100 horas

Una de las principales características del Legrand 412790 es su reserva de marcha de 100 horas. El dispositivo incorpora un acumulador recargable que permite mantener el funcionamiento del reloj cuando se interrumpe temporalmente el suministro eléctrico.

De este modo, un corte de alimentación no obliga a reajustar inmediatamente la hora del programador, siempre que la duración de la interrupción se mantenga dentro de la capacidad de reserva especificada.

Legrand identifica el elemento de almacenamiento integrado como un acumulador recargable de níquel-metal hidruro.

Salida de 16 amperios

El interruptor horario dispone de 1 canal y 1 contacto normalmente abierto sin potencial. La corriente nominal de conmutación es de 16 amperios a 250 voltios en corriente alterna para una carga con factor de potencia coseno phi igual a 1.

Esta capacidad permite utilizarlo para la automatización de diferentes circuitos compatibles, debiendo comprobarse siempre la naturaleza y potencia de la carga que se pretende gobernar.

Control automático de iluminación y calefacción

Legrand indica este programador para aplicaciones como el control horario de iluminación o calefacción. Permite establecer periodos diarios de conexión y desconexión sin necesidad de realizar la maniobra manualmente todos los días.

Puede utilizarse, por ejemplo, para controlar circuitos que deben funcionar únicamente durante determinadas franjas horarias, siempre respetando la capacidad eléctrica del contacto y las características de la carga conectada.

Selector frontal ON, AUTO y OFF

El frontal incorpora un selector manual de tres posiciones que permite elegir entre distintos modos de funcionamiento:

• ON: conexión manual permanente de la salida.
• AUTO: funcionamiento según los horarios establecidos en la esfera de programación.
• OFF: desconexión manual de la salida.

Esta función permite anular temporalmente la programación cuando sea necesario sin tener que modificar los segmentos horarios previamente configurados.

Cambio manual entre horario de verano e invierno

El Legrand 412790 permite realizar el cambio manual entre horario de verano e invierno. El ajuste no se efectúa automáticamente, por lo que debe modificarse manualmente cuando corresponda.

La puesta en hora también se realiza directamente sobre el mecanismo analógico del dispositivo.

Reloj controlado por cuarzo

El mecanismo horario está controlado por cuarzo, proporcionando una referencia estable para el avance de la programación diaria.

La combinación del mecanismo de cuarzo con la reserva de marcha integrada permite mantener el reloj operativo durante interrupciones temporales de la alimentación.

Alimentación a 230 voltios

El interruptor horario funciona con una alimentación de 230 voltios en corriente alterna y admite una frecuencia de 50 o 60 hercios.

La alimentación eléctrica se realiza por la parte superior del dispositivo, siguiendo el esquema de conexión indicado por Legrand.

Formato compacto de 1 módulo

El Legrand 412790 ocupa únicamente 1 módulo de 17,5 milímetros de anchura, lo que permite instalarlo en cuadros eléctricos con un consumo mínimo de espacio.

Está diseñado para su montaje sobre carril DIN y puede colocarse junto a magnetotérmicos, diferenciales, contactores y otros dispositivos modulares de mando y protección.

Dimensiones del Legrand 412790

Las dimensiones indicadas por el fabricante son:

• Anchura: 17,5 milímetros.
• Altura: 83 milímetros.
• Profundidad: 60 milímetros.
• Número de módulos: 1.

Su formato especialmente compacto facilita la incorporación de programación horaria incluso en cuadros con un espacio modular limitado.

Bornes para conductores de hasta 4 milímetros cuadrados

Los bornes del interruptor horario admiten conductores con secciones comprendidas entre 1,5 y 4 milímetros cuadrados.

El dispositivo incorpora además indicaciones de los bornes de conexión para facilitar la identificación durante el cableado y puesta en servicio.

Protección IP20

La referencia 412790 presenta un grado de protección IP20 y está concebida para instalarse en el interior de cuadros eléctricos y envolventes adecuadas.

Su temperatura ambiente de funcionamiento está comprendida entre -10 y 55 grados Celsius, mientras que la temperatura de almacenamiento admitida se sitúa entre -10 y 60 grados Celsius.

Características técnicas del Legrand 412790

• Marca: Legrand.
• Referencia: 412790.
• EAN: 3245064127905.
• Tipo de producto: interruptor horario programable analógico.
• Tipo de programación: diaria.
• Ciclo de programación: 24 horas.
• Tipo de esfera: vertical.
• Número de canales: 1.
• Número de salidas: 1.
• Tipo de contacto: normalmente abierto sin potencial.
• Corriente nominal de conmutación: 16 amperios a 250 voltios en corriente alterna.
• Programación mínima: 15 minutos.
• Duración de cada segmento: 15 minutos.
• Precisión de conmutación: más o menos 5 minutos.
• Reserva de marcha: 100 horas.
• Control del reloj: cuarzo.
• Alimentación: 230 voltios en corriente alterna.
• Frecuencia: entre 50 y 60 hercios.
• Selector manual: ON, AUTO y OFF.
• Cambio verano e invierno: manual.
• Montaje: carril DIN.
• Número de módulos: 1.
• Anchura: 17,5 milímetros.
• Altura: 83 milímetros.
• Profundidad: 60 milímetros.
• Grado de protección: IP20.
• Sección admitida en bornes: entre 1,5 y 4 milímetros cuadrados.
• Sentido de alimentación: superior.
• Temperatura de funcionamiento: entre -10 y 55 grados Celsius.
• Temperatura de almacenamiento: entre -10 y 60 grados Celsius.
• Acumulador integrado: sí, recargable.
• Tecnología del acumulador: níquel-metal hidruro.
• Color: gris RAL 7035.

Programación horaria diaria en solo 1 módulo

El interruptor horario Legrand 412790 permite automatizar diariamente circuitos de iluminación, calefacción y otras cargas compatibles mediante una programación analógica sencilla en intervalos de 15 minutos.

Su reserva de marcha de 100 horas, salida de 16 amperios, selector manual ON–AUTO–OFF y formato compacto de 1 módulo ofrecen una solución práctica para instalaciones que necesitan controlar horarios de funcionamiento repetitivos directamente desde el cuadro eléctrico.
