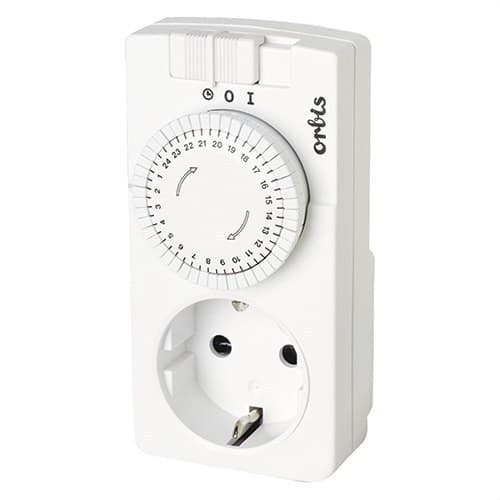

Programador enchufable D T-15 DIARIO S/RSVA.230V 3500W ESF.30 MN

El programador enchufable Orbis DOMO D T-30, referencia OB162232, es un interruptor horario analógico diseñado para automatizar el encendido y apagado diario de aparatos eléctricos conectados a una toma de corriente. Funciona a 230 V, dispone de una esfera de 24 horas con intervalos mínimos de programación de 30 minutos y admite una capacidad de conmutación de 16(4) A, siendo una solución práctica para controlar iluminación, calefacción, pequeños electrodomésticos y otros equipos compatibles.

Su instalación es especialmente sencilla: basta con conectar el programador a una toma Schuko y enchufar en él el aparato que se desea controlar. La programación se realiza directamente mediante los caballetes de la esfera frontal, sin pantallas, aplicaciones ni configuraciones electrónicas. Además, incorpora protección infantil y un selector manual que permite elegir entre funcionamiento automático, conexión permanente y desconexión permanente.

Programación diaria en intervalos de 30 minutos

El Orbis DOMO D T-30 utiliza una esfera analógica de 24 horas dividida en 48 caballetes de programación. Cada segmento representa un intervalo de 30 minutos, permitiendo establecer diferentes periodos de funcionamiento a lo largo del día.

Una vez configurado, el programa se repite diariamente. Esta característica resulta especialmente útil para automatizar equipos que deben funcionar siempre en las mismas franjas horarias, sin necesidad de realizar el encendido y apagado manual cada día.

Programación sencilla mediante esfera frontal

La esfera frontal está diseñada para facilitar tanto la lectura de la hora como la configuración de los periodos de conexión. Para establecer el programa se seleccionan los caballetes correspondientes a las franjas en las que debe funcionar el aparato conectado.

La puesta en hora se realiza girando la esfera hasta hacer coincidir la hora actual con el índice del programador. Al tratarse de un sistema analógico, no requiere menús de configuración ni conocimientos específicos de programación electrónica.

Interruptor manual con tres modos de funcionamiento

El DOMO incorpora un selector manual que permite modificar el funcionamiento sin alterar la programación realizada. El usuario puede seleccionar tres modos según sus necesidades.

• Automático: el aparato conectado se enciende y apaga conforme al programa diario establecido.
• Encendido permanente: mantiene alimentado el equipo independientemente del programa.
• Apagado permanente: desconecta la carga sin necesidad de retirar el programador de la toma de corriente.

Estas posiciones permiten anular temporalmente la programación, por ejemplo durante vacaciones, tareas de mantenimiento o situaciones en las que se necesita mantener el aparato encendido durante más tiempo de lo habitual.

Conexión directa a toma Schuko

El Orbis OB162232 es un dispositivo enchufable, por lo que no requiere montaje en cuadro eléctrico ni instalación sobre carril DIN. Dispone de clavija y toma de corriente Schuko Tipo F, permitiendo colocarlo directamente entre una toma eléctrica y el aparato que se desea automatizar.

Este sistema facilita su utilización en viviendas, oficinas, comercios y otros espacios donde se busca añadir programación horaria a un aparato sin modificar la instalación eléctrica existente.

Hasta 3500 W con cargas compatibles

El programador dispone de un poder de ruptura de 16(4) A a 230 V CA. Orbis especifica para la gama DOMO una carga máxima de hasta 3500 W con lámparas incandescentes y halógenas de 230 V.

La potencia admisible depende del tipo de carga conectada. Las cargas inductivas, motores, transformadores y determinados sistemas de iluminación pueden presentar corrientes de arranque elevadas, por lo que debe respetarse siempre la capacidad indicada para cada tipo de receptor.

• Incandescencia: hasta 3500 W.
• Halógenas a 230 V: hasta 3500 W.
• Halógenas de baja tensión a 12 V: hasta 2250 VA.
• Poder de ruptura: 16(4) A a 230 V CA.

Protección infantil integrada

La toma Schuko del DOMO incorpora protección infantil para ayudar a evitar el contacto accidental con las partes bajo tensión. Esta característica resulta especialmente útil en aplicaciones domésticas donde el programador queda conectado permanentemente a una toma accesible.

Sin reserva de marcha

La referencia OB162232 corresponde a la versión sin reserva de marcha. Por tanto, el mecanismo horario funciona alimentado directamente por la red eléctrica y no incorpora batería de respaldo para mantener el avance del reloj durante una interrupción del suministro.

Los caballetes que definen la programación permanecen físicamente configurados, pero después de un corte de corriente puede ser necesario volver a ajustar la hora actual en la esfera.

Precisión del mecanismo horario

Orbis especifica para el mecanismo una precisión de marcha de ±1 segundo al día a una temperatura de referencia de 22 °C. El consumo propio del programador es de 1,6 VA.

Protección IP20 para uso interior

El DOMO D T-30 dispone de grado de protección IP20 según EN 60529 y está concebido para utilizarse en interiores. La documentación de Orbis establece una temperatura máxima de funcionamiento de 60 °C.

Para aplicaciones exteriores o ubicaciones expuestas a lluvia y polvo, Orbis dispone de versiones específicas DOMO Intemperie con una envolvente diferente, por lo que esta referencia no debe utilizarse como sustituto de un programador preparado para exterior.

Aplicaciones del Orbis DOMO D T-30

Gracias a su programación diaria y a la instalación directa sobre una toma Schuko, el OB162232 puede utilizarse para automatizar numerosos equipos eléctricos dentro de los límites de carga especificados por el fabricante.

• Encendido y apagado programado de lámparas.
• Simulación de presencia durante ausencias o vacaciones.
• Programación de radiadores y determinados equipos de calefacción compatibles.
• Control horario de pequeños electrodomésticos.
• Automatización de iluminación decorativa.
• Control de equipos eléctricos en viviendas, oficinas o locales.
• Reducción de consumos evitando que determinados aparatos permanezcan encendidos innecesariamente.

Características técnicas del Orbis OB162232

• Marca: Orbis.
• Referencia: OB162232.
• Modelo oficial: DOMO D T-30.
• Tipo: programador horario analógico enchufable.
• Programación: diaria.
• Esfera: 24 horas.
• Número de caballetes: 48.
• Intervalo mínimo de programación: 30 minutos.
• Reserva de marcha: no.
• Alimentación: 230 V CA.
• Frecuencia: 50 Hz.
• Poder de ruptura: 16(4) A a 230 V CA.
• Potencia máxima con cargas resistivas compatibles: hasta 3500 W.
• Carga máxima incandescente: 3500 W.
• Carga máxima halógena 230 V: 3500 W.
• Carga máxima halógena 12 V: 2250 VA.
• Consumo propio: 1,6 VA.
• Precisión de marcha: ±1 s/día a 22 °C.
• Tipo de clavija y toma: Schuko Tipo F.
• Protección infantil: sí.
• Mando manual: automático / encendido permanente / apagado permanente.
• Grado de protección: IP20.
• Temperatura máxima indicada: 60 °C.
• Uso: interior.

Automatización sencilla sin instalación eléctrica

El Orbis DOMO D T-30 OB162232 es una solución especialmente práctica para añadir control horario a un aparato eléctrico sin instalar temporizadores en el cuadro ni modificar el cableado existente. Su conexión Schuko permite ponerlo en servicio directamente en una toma convencional.

La programación diaria en intervalos de 30 minutos, el selector de funcionamiento manual y la capacidad de hasta 3500 W con cargas resistivas compatibles permiten automatizar numerosos usos cotidianos de forma sencilla y ayudar a evitar consumos innecesarios.

Importante: antes de conectar un aparato debe comprobarse que su intensidad, potencia y tipo de carga se encuentran dentro de los límites especificados por Orbis. Esta referencia está destinada a uso interior y no dispone de reserva de marcha.
