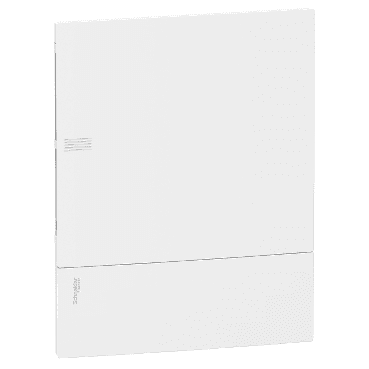

Caja de distribución de empotrar 2 filas 24 módulos puerta blanca

La caja de distribución empotrable Resi9, referencia MIP20212 de Schneider Electric, es una solución robusta y elegante diseñada específicamente para instalaciones eléctricas en entornos residenciales, tanto en construcciones nuevas como en proyectos de renovación. Este cuadro de distribución es ideal para garantizar la seguridad y organización de los circuitos eléctricos, proporcionando espacio suficiente para la instalación de dispositivos modulares y protegiendo la instalación contra factores externos.

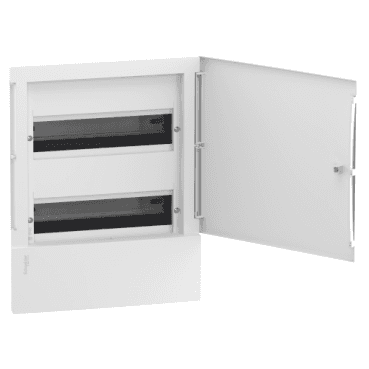

Esta caja de distribución está compuesta por 2 filas que pueden albergar un total de 24 módulos de 18 mm, lo que permite instalar una amplia gama de aparamenta modular, como interruptores automáticos, diferenciales, contactores y otros dispositivos de control. El diseño modular proporciona flexibilidad y permite una organización clara y eficiente de los circuitos eléctricos dentro de la envolvente.

El cuadro está equipado con un carril DIN asimétrico de 35 mm, que facilita la instalación de los módulos en filas organizadas, lo que hace que el montaje sea rápido y sencillo para los instaladores profesionales. Además, la caja está equipada con orificios pre-cortados para la entrada de cables, lo que agiliza la instalación y minimiza la necesidad de modificaciones en el momento de la conexión.

Características técnicas:

• Número de módulos por fila: 12 módulos (18 mm por módulo)
• Número total de módulos: 24 módulos
• Número de filas: 2
• Corriente nominal [In]: Hasta 63 A
• Tensión nominal: 230-400V CA
• Tipo de puerta: Puerta sencilla de color blanco, RAL 9003
• Grado de protección: IP40 (protección contra el contacto con objetos sólidos mayores de 1 mm)
• Material del envolvente: Tecnoplástico de alta resistencia (parte trasera, puerta y frontal)
• Cumplimiento normativo: IEC 529, IEC 60439-3, IEC 60670-24

Dimensiones:

• Altura (total): 377 mm
• Ancho (total): 294 mm
• Profundidad total: 98 mm
• Profundidad empotrada: 80 mm
• Ancho y altura del montaje empotrado: 270 mm (ancho) x 353 mm (alto)

El diseño compacto y ergonómico de esta caja de distribución empotrada permite su instalación en una amplia gama de entornos residenciales, incluso en espacios reducidos. La envolvente está fabricada en tecnoplástico de alta calidad, lo que garantiza una resistencia óptima a impactos y protege los componentes internos de la suciedad y el polvo. La puerta blanca lisa de esta caja no solo aporta un toque moderno y discreto, sino que también garantiza un acceso rápido y sencillo a los dispositivos instalados.

Ventajas adicionales:

• Ergonomía y flexibilidad: El diseño modular y la disposición empotrada hacen que esta caja de distribución sea extremadamente fácil de instalar y mantener, proporcionando flexibilidad para adaptarse a diversas configuraciones eléctricas.
• Protección confiable: Con un grado de protección IP40, esta envolvente protege los componentes eléctricos internos contra el polvo y objetos sólidos pequeños, garantizando una mayor durabilidad del sistema eléctrico.
• Preparada para el futuro: El cuadro puede equiparse con una luz de posición, lo que facilita su localización durante fallos eléctricos o en situaciones de emergencia, mejorando la seguridad del entorno.

Aplicaciones:

• Instalaciones residenciales: Perfecto para nuevas construcciones o renovaciones, esta caja de distribución se adapta fácilmente a las normativas de seguridad actuales y ofrece espacio suficiente para cualquier tipo de instalación eléctrica residencial.
• Fácil mantenimiento: El diseño de la caja y su compatibilidad con dispositivos modulares estándar facilitan el acceso y el mantenimiento de los sistemas eléctricos, reduciendo el tiempo de intervención en caso de fallos o ajustes.

Con su diseño moderno y sus especificaciones técnicas avanzadas, la caja de distribución empotrada Resi9 2 filas 24 módulos de Schneider Electric es la opción ideal para los instaladores que buscan una solución segura, flexible y estéticamente agradable en proyectos residenciales.
