Diferencial DX3 2P 40A 30mA Clase HPI

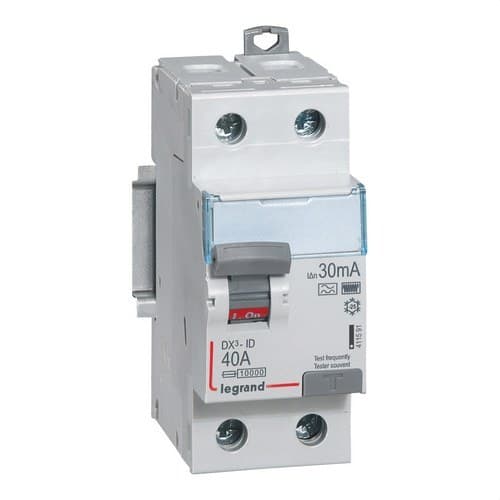

El interruptor diferencial Legrand DX³ 411591 está diseñado para proteger a las personas frente a riesgos eléctricos asociados a corrientes de fuga a tierra. Dispone de 2 polos, una corriente nominal de 40 amperios, sensibilidad diferencial de 30 miliamperios y tensión nominal de 230 voltios en corriente alterna.

Este modelo pertenece a la gama de diferenciales de alta inmunidad HPI de Legrand, actualmente identificados por el fabricante como tipo F. Su diseño proporciona una mayor inmunidad frente a disparos intempestivos provocados por perturbaciones eléctricas, al tiempo que permite detectar diferentes formas de corriente residual.

Tipo F HPI con inmunidad reforzada

El Legrand 411591 está especialmente concebido para instalaciones en las que pueden producirse perturbaciones capaces de provocar disparos no deseados en diferenciales convencionales.

El tipo F permite detectar corrientes residuales alternas, corrientes continuas pulsantes y corrientes residuales de alta frecuencia, proporcionando una protección adaptada a instalaciones con equipos electrónicos y cargas que incorporan electrónica de potencia.

Además, su inmunidad reforzada frente a disparos intempestivos contribuye a mantener la continuidad de servicio en instalaciones expuestas a determinadas perturbaciones eléctricas.

Sensibilidad de 30 miliamperios

El diferencial presenta una corriente diferencial nominal de 30 miliamperios, valor empleado habitualmente para la protección adicional de las personas frente al riesgo de descarga eléctrica por corrientes de fuga.

El dispositivo supervisa permanentemente el equilibrio entre la corriente que entra y sale del circuito. Cuando detecta una corriente residual superior al umbral establecido, provoca la desconexión del circuito.

Además de contribuir a la protección frente a contactos eléctricos, el diferencial ayuda a reducir los riesgos asociados a corrientes persistentes de defecto a tierra que podrían originar calentamientos o incendios.

Interruptor diferencial de 2 polos y 40 amperios

La referencia 411591 dispone de una configuración bipolar de 2 polos para instalaciones de 230 voltios y admite una corriente nominal de hasta 40 amperios.

Su formato permite desconectar simultáneamente los conductores asociados al circuito protegido, facilitando el aislamiento de la instalación cuando se produce una fuga o cuando es necesario realizar operaciones de mantenimiento.

Importante: diferencial sin protección contra sobrecargas

El Legrand DX³ 411591 es un interruptor diferencial sin protección integrada contra sobreintensidades. Su función principal es la detección de corrientes de fuga a tierra.

Por este motivo, debe combinarse con los dispositivos de protección contra sobrecargas y cortocircuitos adecuados para la instalación, como un interruptor magnetotérmico correctamente dimensionado.

Resistencia al cortocircuito de 10 kiloamperios

El dispositivo presenta una resistencia al cortocircuito de 10 kiloamperios y una capacidad de resistencia a corrientes de impulso de 3 kiloamperios, según las especificaciones técnicas indicadas por Legrand.

Su tensión nominal de aislamiento es de 250 voltios y la tensión soportada a impulsos alcanza los 4 kilovoltios.

Formato modular para carril DIN

El diferencial está preparado para su instalación sobre carril DIN en cuadros eléctricos y ocupa 2 módulos. Dispone de fijaciones tanto en la parte superior como inferior para facilitar el montaje y desmontaje sobre el carril.

Su profundidad de instalación es de 44 milímetros, con unas dimensiones aproximadas de 35,6 milímetros de ancho, 94,8 milímetros de alto y 77,8 milímetros de profundidad.

Conexión mediante bornes de tornillo

El Legrand 411591 emplea bornes de conexión mediante tornillo. La alimentación se realiza mediante los terminales superiores y la conexión de la carga mediante los terminales inferiores.

Admite conductores multihilo con secciones comprendidas entre 0,75 y 35 milímetros cuadrados y conductores rígidos de entre 0,75 y 50 milímetros cuadrados, facilitando su integración en cuadros eléctricos con diferentes secciones de cableado.

Botón de prueba para comprobar el diferencial

El dispositivo incorpora un botón de test que permite comprobar el correcto funcionamiento del mecanismo de disparo diferencial. Legrand recomienda utilizar periódicamente este pulsador para verificar el funcionamiento de la protección diferencial.

También incorpora un portaetiquetas para identificar claramente el circuito y una indicación visual de las posiciones de conexión y desconexión en la palanca de accionamiento.

Compatible con auxiliares de la gama DX³

El interruptor diferencial admite la incorporación de equipos auxiliares compatibles de la gama Legrand DX³, permitiendo ampliar las funciones de señalización, mando o control según las necesidades del cuadro eléctrico.

Características técnicas del Legrand 411591

• Marca: Legrand.
• Gama: DX³.
• Referencia: 411591.
• EAN: 3245064115919.
• Tipo de producto: interruptor diferencial.
• Clasificación: tipo F, HPI superinmunizado.
• Número de polos: 2.
• Corriente nominal: 40 amperios.
• Sensibilidad diferencial: 30 miliamperios.
• Tensión nominal: 230 voltios.
• Tipo de tensión: corriente alterna.
• Frecuencia: 50 hercios.
• Resistencia al cortocircuito: 10 kiloamperios.
• Resistencia a corriente de impulso: 3 kiloamperios.
• Tensión nominal de aislamiento: 250 voltios.
• Tensión soportada a impulsos: 4 kilovoltios.
• Protección selectiva: no.
• Retardo de corta duración: sí.
• Número de módulos: 2.
• Montaje: carril DIN.
• Profundidad de instalación: 44 milímetros.
• Anchura: 35,6 milímetros.
• Altura: 94,8 milímetros.
• Profundidad total: 77,8 milímetros.
• Grado de protección: IP20.
• Resistencia a impactos: IK04.
• Grado de contaminación: 2.
• Temperatura de funcionamiento: entre -25 y 60 grados Celsius.
• Temperatura de almacenamiento: entre -40 y 70 grados Celsius.
• Sección para conductor multihilo: entre 0,75 y 35 milímetros cuadrados.
• Sección para conductor rígido: entre 0,75 y 50 milímetros cuadrados.
• Tipo de conexión: bornes de tornillo.
• Color: gris RAL 7035.
• Botón de prueba: sí.
• Compatible con equipos auxiliares: sí.

Diferencial superinmunizado para instalaciones con equipos electrónicos

El Legrand DX³ 411591 combina una sensibilidad de 30 miliamperios con tecnología tipo F HPI de inmunidad reforzada, lo que lo convierte en una solución especialmente adecuada para circuitos donde existen equipos electrónicos susceptibles de generar perturbaciones o corrientes residuales más complejas que las presentes en cargas convencionales.

Su formato de 2 módulos, montaje sobre carril DIN, intensidad nominal de 40 amperios, botón de prueba y compatibilidad con auxiliares DX³ facilitan su integración en cuadros eléctricos residenciales y terciarios que requieren una protección diferencial con mayor inmunidad frente a disparos no deseados.
