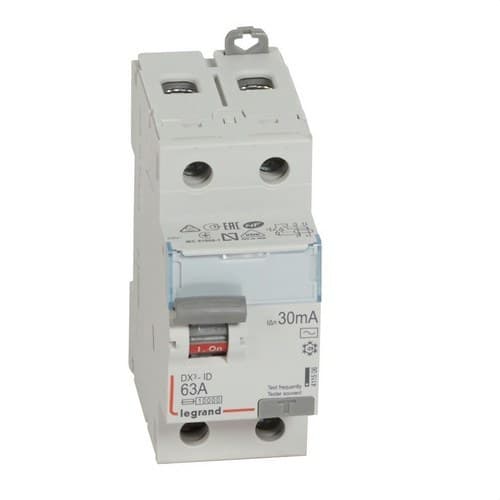

Diferencial DX3 2P 63A 30mA Clase AC

El interruptor diferencial Legrand DX³ 411506 está diseñado para detectar corrientes de fuga a tierra y desconectar el circuito cuando alcanzan el umbral establecido. Dispone de 2 polos, una intensidad nominal de 63 amperios, sensibilidad de 30 miliamperios y tecnología tipo AC para la detección de corrientes residuales alternas sinusoidales.

Con una tensión nominal de 230 voltios en corriente alterna, formato de solo 2 módulos y montaje sobre carril DIN, este diferencial DX³ está indicado para cuadros eléctricos donde se requiere protección diferencial de alta intensidad en circuitos monofásicos.

Diferencial Legrand DX³ bipolar de 63 amperios

La referencia 411506 pertenece a la gama de interruptores diferenciales DX³ de Legrand. Su configuración de 2 polos permite realizar la desconexión conjunta de los conductores del circuito cuando el dispositivo detecta una corriente residual superior al valor establecido.

Su intensidad nominal de 63 amperios determina la corriente que puede circular a través del diferencial en condiciones normales de funcionamiento, siempre respetando las condiciones de instalación y protección contra sobreintensidades definidas para el circuito.

Sensibilidad de 30 miliamperios

El Legrand 411506 presenta una corriente diferencial nominal de 30 miliamperios. El dispositivo compara continuamente la corriente que circula por los conductores activos y provoca la apertura del circuito cuando detecta un desequilibrio correspondiente a una fuga a tierra superior al umbral previsto.

Esta sensibilidad se utiliza como protección diferencial adicional frente al riesgo asociado a contactos eléctricos y corrientes de fuga, dentro de las condiciones establecidas por la normativa de instalación aplicable.

Diferencial tipo AC

Este modelo pertenece a la clase AC. Los interruptores diferenciales de este tipo están destinados a detectar corrientes residuales alternas sinusoidales.

La elección del tipo de diferencial debe realizarse teniendo en cuenta las cargas conectadas al circuito. Para instalaciones con equipos electrónicos capaces de generar otras formas de corriente residual pueden ser necesarios diferenciales de tipo A, F, B u otras tecnologías específicas.

Tensión nominal de 230 voltios

El diferencial está diseñado para una tensión nominal de 230 voltios en corriente alterna y una frecuencia de 50 hercios.

Su tensión nominal de aislamiento es de 250 voltios y la tensión soportada a impulsos alcanza los 4 kilovoltios.

Resistencia al cortocircuito de 10 kiloamperios

Legrand especifica para la referencia 411506 una resistencia al cortocircuito Icw de 10 kiloamperios. También indica una capacidad de resistencia a corrientes de impulso de 0,25 kiloamperios.

Es importante tener en cuenta que este producto es un interruptor diferencial y no incorpora protección magnetotérmica contra sobrecargas y cortocircuitos. Debe instalarse junto con los dispositivos de protección contra sobreintensidades adecuados para el circuito.

Protección diferencial para personas e instalaciones

El interruptor diferencial está concebido para detectar defectos de aislamiento que provocan una circulación de corriente hacia tierra. Cuando la fuga supera su sensibilidad nominal, el mecanismo abre el circuito para interrumpir la alimentación.

Además de contribuir a la protección frente al riesgo de descarga eléctrica, la detección de corrientes persistentes de fuga ayuda a limitar riesgos derivados de defectos de aislamiento en la instalación.

Formato compacto de 2 módulos

El Legrand DX³ 411506 ocupa una anchura equivalente a 2 módulos, facilitando su integración en cuadros eléctricos junto a magnetotérmicos, contactores y otros dispositivos modulares.

Está diseñado para montaje sobre carril DIN y presenta una profundidad de instalación de 44 milímetros.

Dimensiones del Legrand 411506

• Anchura: 35,6 milímetros.
• Altura: 94,8 milímetros.
• Profundidad: 77,8 milímetros.
• Profundidad de instalación: 44 milímetros.
• Número de módulos: 2.

Estas dimensiones permiten planificar con precisión el espacio necesario dentro del cuadro de distribución.

Bornes de tornillo para cableado de gran sección

El interruptor diferencial incorpora terminales de conexión mediante tornillo y admite tanto cable como sistemas de barra colectora compatibles.

Las capacidades de conexión indicadas por Legrand son:

• Conductores flexibles o multihilo: entre 0,75 y 35 milímetros cuadrados.
• Conductores rígidos: entre 0,75 y 50 milímetros cuadrados.

Esta capacidad de embornamiento facilita su integración en instalaciones con intensidades elevadas y diferentes secciones de conductor.

Alimentación superior o inferior

La referencia 411506 permite realizar el suministro eléctrico por la parte superior o inferior, proporcionando flexibilidad durante el diseño y cableado del cuadro.

El dispositivo admite conexión mediante cable y barra colectora compatible, facilitando su combinación con otros componentes modulares de la gama Legrand.

Protección IP20 e IK04

El diferencial presenta un grado de protección IP20 una vez cableado de acuerdo con las condiciones indicadas por el fabricante.

La resistencia mecánica frente a impactos es IK04, mientras que la parte frontal alcanza una protección frente al contacto directo adecuada para su utilización en cuadros eléctricos correctamente instalados.

Amplio rango de temperatura de funcionamiento

El Legrand 411506 está preparado para funcionar con temperaturas ambiente comprendidas entre -25 y 60 grados Celsius.

Para almacenamiento, el fabricante especifica un rango comprendido entre -40 y 70 grados Celsius. El producto presenta un grado de contaminación 2.

Compatible con equipos auxiliares DX³

Legrand indica que este interruptor diferencial puede asociarse con equipos auxiliares compatibles de la gama DX³, permitiendo ampliar las posibilidades de mando, señalización o actuación según las necesidades del cuadro eléctrico.

También incorpora un espacio frontal para identificación, facilitando el etiquetado del circuito protegido y las posteriores operaciones de inspección o mantenimiento.

Conforme a IEC/EN 61008-1

El interruptor diferencial Legrand DX³ 411506 está desarrollado conforme a la norma IEC/EN 61008-1, aplicable a interruptores automáticos para actuar por corriente diferencial residual sin protección incorporada contra sobreintensidades.

Esta característica confirma que su función es específicamente diferencial y que debe coordinarse con la protección magnetotérmica correspondiente de la instalación.

Características técnicas del Legrand 411506

• Marca: Legrand.
• Gama: DX³.
• Referencia: 411506.
• EAN: 3245064115063.
• Tipo de producto: interruptor diferencial.
• Tipo de corriente diferencial: AC.
• Número de polos: 2.
• Intensidad nominal: 63 amperios.
• Sensibilidad diferencial: 30 miliamperios.
• Tensión nominal: 230 voltios en corriente alterna.
• Frecuencia: 50 hercios.
• Resistencia al cortocircuito Icw: 10 kiloamperios.
• Resistencia a corriente de impulso: 0,25 kiloamperios.
• Tensión nominal de aislamiento: 250 voltios.
• Tensión soportada a impulsos: 4 kilovoltios.
• Protección selectiva: no.
• Retardo de corta duración: no.
• Protección magnetotérmica integrada: no.
• Montaje: carril DIN.
• Número de módulos: 2.
• Profundidad de instalación: 44 milímetros.
• Anchura: 35,6 milímetros.
• Altura: 94,8 milímetros.
• Profundidad: 77,8 milímetros.
• Grado de protección: IP20.
• Resistencia frente a impactos: IK04.
• Grado de contaminación: 2.
• Sección para conductor flexible o multihilo: entre 0,75 y 35 milímetros cuadrados.
• Sección para conductor rígido: entre 0,75 y 50 milímetros cuadrados.
• Tipo de conexión: terminal atornillado, cable y barra colectora.
• Sentido de alimentación: superior o inferior.
• Temperatura de funcionamiento: entre -25 y 60 grados Celsius.
• Temperatura de almacenamiento: entre -40 y 70 grados Celsius.
• Color: gris RAL 7035.
• Compatible con equipos auxiliares: sí.
• Norma: IEC/EN 61008-1.

Diferencial bipolar de 63 amperios para cuadros eléctricos

El Legrand DX³ 411506 combina una intensidad nominal de 63 amperios, sensibilidad de 30 miliamperios y detección de corrientes residuales de tipo AC en un formato compacto de 2 módulos.

Su montaje sobre carril DIN, resistencia al cortocircuito Icw de 10 kiloamperios, amplio rango de conexión y compatibilidad con equipos auxiliares DX³ facilitan su integración en cuadros eléctricos que requieren una protección diferencial bipolar a 230 voltios.
