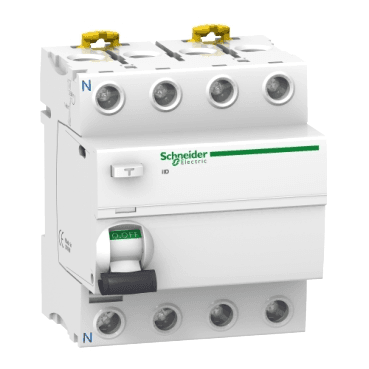

Diferencial iID 4P 40A 300mA A

El interruptor diferencial iID 4P 40A 300mA Tipo A, referencia A9R24440 de Schneider Electric, es un dispositivo de protección eléctrica diseñado para prevenir descargas eléctricas y riesgos de incendio debido a fallos a tierra. Este interruptor diferencial (RCCB) de 4 polos es adecuado para su uso en una amplia gama de aplicaciones residenciales, comerciales e industriales, donde es esencial garantizar la seguridad de las personas y la integridad de las instalaciones eléctricas.

Con una corriente nominal de 40A y una sensibilidad de 300mA, este diferencial es capaz de desconectar el circuito de manera automática al detectar una fuga de corriente, protegiendo eficazmente contra los peligros de descargas eléctricas. Su clase de protección de tipo A permite que el dispositivo detecte tanto corrientes residuales alternas como corrientes pulsantes, lo que lo convierte en una opción ideal para circuitos que alimentan dispositivos electrónicos, como electrodomésticos, iluminación y otros equipos de corriente continua controlados por variadores de frecuencia o inversores.

Características técnicas principales:

• Corriente nominal [In]: 40 A
• Sensibilidad a fugas a tierra: 300 mA
• Número de polos: 4P
• Clase de protección contra fugas a tierra: Tipo A (protege contra corrientes alternas y pulsantes)
• Tensión nominal de empleo [Ue]: 380-415 V CA a 50/60 Hz
• Tensión nominal de aislamiento [Ui]: 500 V CA
• Frecuencia de operación: 50/60 Hz

El diferencial iID está equipado con una serie de características de seguridad avanzadas, incluyendo el indicador VisiTrip, que facilita la identificación rápida del circuito defectuoso en caso de que el dispositivo se dispare, ahorrando tiempo y reduciendo el esfuerzo de intervención. Además, la ventana VisiSafe proporciona una señal visual clara en la palanca del dispositivo, mostrando una banda verde cuando los polos están completamente abiertos, lo que permite realizar tareas de mantenimiento aguas abajo de forma segura.

Seguridad y protección:

Este interruptor diferencial ofrece una protección eficaz contra descargas eléctricas por contacto indirecto y fallos a tierra, desconectando automáticamente el circuito cuando se detectan fugas de corriente superiores a los 300mA. Esto es crucial no solo para la protección de las personas, sino también para evitar incendios causados por fugas de corriente en las instalaciones eléctricas. Su capacidad de corte nominal de 1500 A y su corriente condicional de cortocircuito de 10 kA aseguran una protección robusta en caso de sobrecargas o cortocircuitos.

Durabilidad y fiabilidad:

• Durabilidad mecánica: Hasta 20.000 ciclos
• Durabilidad eléctrica: Hasta 15.000 ciclos en condiciones de operación normales
• Resistencia a picos de tensión: Soporta hasta 6 kV, lo que lo protege contra sobretensiones transitorias causadas por rayos o perturbaciones en la red eléctrica.

Instalación:

El interruptor diferencial iID es compatible con sistemas eléctricos de montaje en carril DIN, lo que facilita su integración en cuadros eléctricos modulares. Con una anchura de 8 pasos de 9 mm, este diferencial está diseñado para ocupar un espacio reducido en el cuadro, permitiendo una instalación más compacta y organizada. Las conexiones en los terminales permiten el uso de cables rígidos de hasta 35 mm² y cables flexibles de hasta 25 mm², con un par de apriete recomendado de 3,5 N.m, garantizando una instalación sólida y confiable.

Dimensiones y diseño:

• Altura: 91 mm
• Ancho: 72 mm
• Profundidad: 73,5 mm
• Peso: 0,37 kg
• Color: Blanco (RAL 9003)

Beneficios adicionales:

• VisiTrip: Indica claramente el fallo del circuito, facilitando la identificación y reduciendo el tiempo de diagnóstico.
• VisiSafe: La banda verde en la palanca proporciona una señal visual clara para asegurar que el circuito esté completamente abierto antes de realizar trabajos de mantenimiento.
• Compatibilidad normativa: Este dispositivo cumple con la norma EN/IEC 61008-1, garantizando altos estándares de seguridad y rendimiento en instalaciones eléctricas.

Aplicaciones:

El interruptor diferencial Acti9 iID 4P 40A 300mA Tipo A es ideal para cualquier instalación eléctrica donde sea necesario proteger contra fugas a tierra, tanto en entornos residenciales como industriales. Su capacidad para manejar corrientes alternas y pulsantes lo hace adecuado para proteger circuitos que alimentan equipos electrónicos sensibles.

Este diferencial Acti9 iID ofrece una protección confiable y avanzada para garantizar la seguridad de las instalaciones eléctricas, facilitando al mismo tiempo su mantenimiento gracias a sus indicadores visuales y su fácil instalación.
