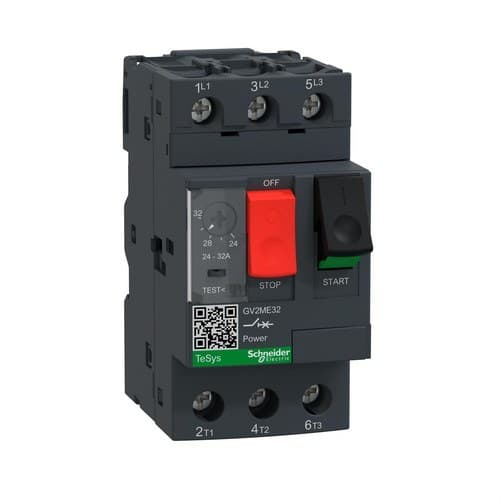

Diferencial magnetotérmico 24-32A

El Schneider Electric TeSys Deca GV2ME32 es un guardamotor o disyuntor magnetotérmico de 3 polos diseñado para la protección y maniobra manual de motores eléctricos. Incorpora una protección térmica regulable entre 24 y 32 A, disparo magnético instantáneo de 416 A y sensibilidad a pérdida de fase. En una red trifásica de 400/415 V permite proteger motores de hasta 15 kW y ofrece un poder de corte último Icu de 10 kA conforme a IEC 60947-2.

La referencia GV2ME32 pertenece a la gama TeSys Deca GV2 de Schneider Electric y reúne en un dispositivo compacto la protección contra sobrecargas y cortocircuitos, el seccionamiento y el control manual mediante pulsadores. Su anchura de solo 45 mm, montaje sobre carril DIN y posibilidad de asociarse con contactores TeSys permiten utilizarlo en arrancadores de motor, cuadros de automatización, maquinaria e instalaciones industriales.

Guardamotor magnetotérmico regulable de 24 a 32 A

El GV2ME32 utiliza una unidad de disparo térmico-magnética. La protección térmica puede regularse entre 24 y 32 A para adaptarse a la corriente nominal indicada en la placa del motor.

• Corriente nominal In: 32 A.
• Rango de regulación térmica: 24-32 A.
• Número de polos: 3P.
• Tecnología de disparo: termomagnética.
• Aplicación: protección de motores.

El ajuste térmico debe realizarse de acuerdo con la corriente nominal real del motor y las condiciones de instalación, no únicamente en función de su potencia en kW.

Protección frente a sobrecargas

La protección térmica actúa cuando el motor trabaja durante un tiempo prolongado por encima de la corriente ajustada. Esta situación puede producirse por sobrecarga mecánica, funcionamiento anómalo o determinadas condiciones de fallo y puede provocar un calentamiento excesivo de los devanados.

El rango regulable de 24 a 32 A permite ajustar el guardamotor con mayor precisión a la corriente nominal del equipo protegido.

Disparo magnético de 416 A

La protección contra cortocircuitos se realiza mediante un disparo magnético instantáneo. Schneider Electric especifica para el GV2ME32 una corriente de disparo magnético Im de 416 A.

Este mecanismo permite abrir rápidamente el circuito cuando aparece una corriente muy elevada debida a un cortocircuito, complementando la protección térmica contra sobrecargas.

Sensibilidad a pérdida de fase

El GV2ME32 dispone de sensibilidad a pérdida de fase conforme a IEC 60947-4-1.

Esta función es especialmente importante en motores trifásicos, ya que la ausencia de una fase puede provocar fuertes desequilibrios de corriente, pérdida de par y sobrecalentamiento del motor.

Hasta 15 kW a 400/415 V

La potencia máxima de motor indicada por Schneider Electric depende de la tensión de alimentación:

• 400/415 V CA: hasta 15 kW.
• 500 V CA: hasta 18,5 kW.
• 690 V CA: hasta 22 kW.

Estas potencias son valores de referencia para motores en las categorías de utilización correspondientes. La selección final debe comprobarse siempre mediante la corriente nominal del motor, que debe quedar dentro del rango ajustable de 24 a 32 A.

Poder de corte de 10 kA a 400/415 V

El poder de corte último Icu del GV2ME32 varía según la tensión de la red:

• 230/240 V CA: 50 kA.
• 400/415 V CA: 10 kA.
• 440 V CA: 6 kA.
• 500 V CA: 4 kA.
• 690 V CA: 3 kA.

En una instalación trifásica convencional de 400 V, su Icu es de 10 kA conforme a IEC 60947-2.

Poder de corte de servicio Ics

Schneider Electric especifica el poder de corte de servicio Ics como un porcentaje del Icu:

• 230/240 V: 100 % del Icu.
• 400/415 V: 50 % del Icu.
• 440 V: 50 % del Icu.
• 500 V: 75 % del Icu.
• 690 V: 75 % del Icu.

Por tanto, a 400/415 V el Ics corresponde a aproximadamente 5 kA.

Categorías de utilización AC-3 y AC-3e

El guardamotor está diseñado para aplicaciones de control y protección de motores en categorías AC-3 y AC-3e conforme a IEC 60947-4-1.

Estas categorías están relacionadas con el arranque y desconexión de motores asíncronos, por lo que el GV2ME32 resulta especialmente adecuado para arrancadores directos y conjuntos de protección de motor.

Mando manual mediante pulsadores

El GV2ME32 utiliza un sistema frontal de pulsadores de marcha y paro.

Desde el propio dispositivo es posible realizar la conexión y desconexión manual del circuito, además de disponer de la apertura automática cuando actúa una de sus protecciones.

El guardamotor puede complementarse con accesorios TeSys para bloqueo, señalización y disparo remoto cuando la instalación lo requiera.

Apto para seccionamiento

Schneider Electric declara el GV2ME32 apto para aislamiento o seccionamiento conforme a IEC 60947-1.

Esto permite utilizarlo como dispositivo de aislamiento del circuito dentro de los procedimientos de seguridad previstos para trabajos de mantenimiento, siempre respetando la normativa y las instrucciones aplicables.

Tensión de empleo de hasta 690 V

• Tensión nominal de empleo Ue: hasta 690 V CA.
• Frecuencia: 50/60 Hz.
• Tensión nominal de aislamiento Ui: 690 V.
• Tensión soportada a impulso Uimp: 6 kV.
• Corriente térmica convencional Ith: 32 A.

Disipación térmica

La potencia disipada indicada por Schneider Electric es de aproximadamente 2,5 W por polo.

Este dato debe considerarse al calcular la disipación térmica total del cuadro, especialmente cuando se instalan numerosos dispositivos de potencia dentro de una envolvente compacta.

Montaje sobre carril DIN o placa

El guardamotor puede montarse:

• Por clip sobre carril DIN simétrico de 35 mm.
• Atornillado sobre panel mediante el adaptador correspondiente.

Puede instalarse en posición vertical u horizontal dentro de las condiciones previstas por Schneider Electric.

Formato compacto de 45 mm

• Anchura: 45 mm.
• Altura: 89 mm.
• Profundidad: aproximadamente 78,5 mm.
• Peso neto: aproximadamente 0,26 kg.
• Color: gris oscuro.

Su reducido ancho permite integrar la protección completa de motores de hasta 32 A en cuadros con espacio limitado.

Terminales de tornillo

La referencia GV2ME32 utiliza bornes de tornillo para las conexiones del circuito de potencia.

• Conductor rígido: hasta 2 conductores de 1 a 6 mm².
• Conductor flexible sin puntera: hasta 2 conductores de 1,5 a 6 mm².
• Conductor flexible con puntera: hasta 2 conductores de 1 a 4 mm².
• Par de apriete: 1,7 Nm.

Debe respetarse el par de apriete indicado para conseguir una conexión fiable y evitar calentamientos en los terminales.

100.000 ciclos de durabilidad

Schneider Electric especifica una elevada vida útil para este guardamotor:

• Durabilidad mecánica: 100.000 ciclos.
• Durabilidad eléctrica: 100.000 ciclos en condiciones AC-3 especificadas.
• Servicio nominal: continuo.

Protección IP20 e IK04

• Grado de protección: IP20 conforme a IEC 60529.
• Resistencia a impactos: IK04.

El GV2ME32 está destinado a instalarse dentro de un cuadro o envolvente que proporcione el grado de protección necesario para el entorno de trabajo.

Condiciones ambientales

• Temperatura de funcionamiento: -20 a 60 °C.
• Temperatura de almacenamiento: -40 a 80 °C.
• Altitud de funcionamiento: hasta 2.000 m.
• Resistencia al fuego: 960 °C conforme a IEC 60695-2-11.

Combinación con contactores TeSys

El GV2ME32 puede combinarse con un contactor TeSys para crear un arrancador de motor completo, incorporando protección magnetotérmica y maniobra eléctrica a distancia.

Schneider Electric utiliza como ejemplo para motores de 15 kW a 400 V la combinación del GV2ME32 con un contactor LC1D32, dependiendo de la tensión de bobina y de la arquitectura del arrancador.

También puede complementarse con contactos auxiliares, bobinas de mínima tensión, bobinas de disparo y otros accesorios de la plataforma TeSys.

Aplicaciones del Schneider Electric GV2ME32

El rango de 24 a 32 A y la capacidad para motores de hasta 15 kW a 400/415 V hacen que este guardamotor sea adecuado para numerosas aplicaciones profesionales:

• Motores trifásicos.
• Bombas.
• Compresores.
• Ventiladores.
• Sistemas HVAC.
• Cintas transportadoras.
• Maquinaria industrial.
• Equipos de proceso.
• Cuadros de automatización.
• Arrancadores directos de motor.

No incorpora protección diferencial

El GV2ME32 es un guardamotor magnetotérmico y protege frente a sobrecargas, cortocircuitos y pérdida de fase.

No es un interruptor diferencial y no detecta fugas de corriente a tierra. Cuando la instalación requiera protección diferencial deberá instalarse adicionalmente un dispositivo de corriente residual adecuado.

Características técnicas del Schneider Electric GV2ME32

• Marca: Schneider Electric.
• Referencia: GV2ME32.
• Gama: TeSys Deca.
• Familia: TeSys GV2.
• Tipo: guardamotor / disyuntor magnetotérmico de motor.
• Aplicación: protección de motores.
• Número de polos: 3P.
• Tecnología: térmico-magnética.
• Corriente nominal: 32 A.
• Rango de ajuste térmico: 24-32 A.
• Disparo magnético: 416 A.
• Sensibilidad a pérdida de fase: sí.
• Potencia de motor a 400/415 V: 15 kW.
• Potencia de motor a 500 V: 18,5 kW.
• Potencia de motor a 690 V: 22 kW.
• Icu a 230/240 V: 50 kA.
• Icu a 400/415 V: 10 kA.
• Icu a 440 V: 6 kA.
• Icu a 500 V: 4 kA.
• Icu a 690 V: 3 kA.
• Ics a 400/415 V: 50 % de Icu.
• Categorías de utilización: A, AC-3 y AC-3e.
• Tensión máxima de empleo Ue: 690 V CA.
• Frecuencia: 50/60 Hz.
• Tensión de aislamiento Ui: 690 V.
• Tensión soportada a impulso Uimp: 6 kV.
• Corriente térmica convencional Ith: 32 A.
• Disipación: 2,5 W por polo.
• Tipo de mando: pulsadores.
• Apto para seccionamiento: sí.
• Terminales: bornes de tornillo.
• Par de apriete: 1,7 Nm.
• Montaje: carril DIN de 35 mm o placa con adaptador.
• Anchura: 45 mm.
• Altura: 89 mm.
• Profundidad: aproximadamente 78,5 mm.
• Peso: aproximadamente 0,26 kg.
• Grado de protección: IP20.
• Resistencia a impactos: IK04.
• Durabilidad mecánica: 100.000 ciclos.
• Durabilidad eléctrica: 100.000 ciclos en las condiciones especificadas.
• Temperatura de funcionamiento: -20 a 60 °C.
• Temperatura de almacenamiento: -40 a 80 °C.
• Altitud máxima: 2.000 m.
• Normas principales: IEC 60947-1, IEC 60947-2 e IEC 60947-4-1.
• EAN: 3389110343298.

Protección compacta para motores trifásicos de hasta 15 kW

El Schneider Electric TeSys Deca GV2ME32 combina protección regulable contra sobrecargas, disparo magnético contra cortocircuitos, sensibilidad a pérdida de fase y maniobra manual en un único dispositivo de solo 45 mm de ancho.

Su rango de 24 a 32 A permite proteger motores trifásicos de hasta 15 kW a 400/415 V cuando su corriente nominal se encuentra dentro de dicho intervalo. La posibilidad de combinarlo con contactores y accesorios TeSys facilita además la creación de arrancadores compactos para maquinaria y automatización industrial.

Importante: el GV2ME32 no es un diferencial. No proporciona protección frente a corrientes de fuga a tierra. Para disponer de protección diferencial es necesario añadir un dispositivo específico adecuado a las características de la instalación.
