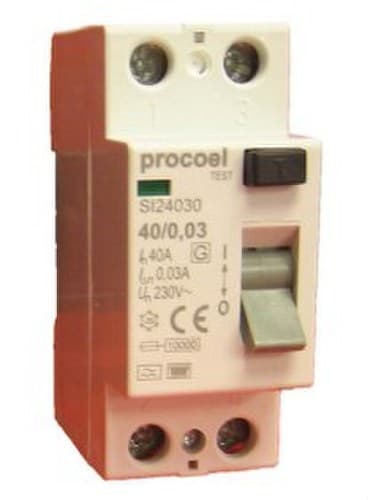

Diferencial Superinmunizado 4P 40A 30mA

El interruptor diferencial superinmunizado Procoel SI44030 es un dispositivo tetrapolar de 40 A y sensibilidad de 30 mA diseñado para proteger instalaciones eléctricas frente a corrientes diferenciales de fuga. Su tecnología de clase F proporciona una inmunidad superior frente a disparos intempestivos y permite detectar corrientes residuales de diferentes formas de onda y frecuencias, por lo que resulta especialmente indicado para instalaciones con variadores de frecuencia, equipos de climatización, electrónica de potencia, informática y otras cargas no lineales.

Con 4 polos, tensión nominal de 230/400 V CA y poder de corte condicional de 10 kA, el SI44030 está preparado para instalaciones trifásicas con neutro en entornos residenciales, terciarios e industriales. Su sensibilidad de 30 mA proporciona protección diferencial de alta sensibilidad y el diseño electromecánico permite realizar las funciones de detección, evaluación y disparo sin depender de una alimentación electrónica auxiliar.

Diferencial superinmunizado clase F

El Procoel SI44030 pertenece a la clase F, desarrollada para instalaciones donde un diferencial convencional puede resultar insuficiente debido a la presencia de electrónica, armónicos y corrientes residuales con componentes de distintas frecuencias.

Además de detectar las corrientes residuales alternas senoidales y las formas de corriente contempladas por los diferenciales de clase A, la clase F amplía la detección a corrientes residuales compuestas por múltiples frecuencias generadas por cargas electrónicas y convertidores de frecuencia.

El fabricante especifica capacidad de detección de fugas con frecuencias de hasta 1 kHz, ofreciendo una protección adaptada a instalaciones eléctricas modernas con una elevada presencia de electrónica de potencia.

Mayor inmunidad frente a disparos intempestivos

La tecnología superinmunizada está orientada a minimizar desconexiones no deseadas provocadas por perturbaciones transitorias, armónicos o determinadas corrientes de fuga generadas durante el funcionamiento normal de equipos electrónicos.

Esta característica resulta especialmente interesante en instalaciones donde una desconexión innecesaria puede ocasionar pérdidas de servicio, como oficinas, locales comerciales, instalaciones de climatización, sistemas informáticos o procesos profesionales.

4 polos para instalaciones trifásicas

El SI44030 incorpora cuatro polos y está diseñado para controlar simultáneamente las tres fases y el neutro de una instalación trifásica.

La posición del polo de neutro se encuentra en el lado izquierdo del dispositivo, característica que debe tenerse en cuenta al realizar el cableado y la conexión mediante peines de distribución.

40 A de corriente nominal

La corriente nominal del interruptor diferencial es de 40 A. El dispositivo debe combinarse con las protecciones contra sobrecargas y cortocircuitos adecuadas, ya que su función principal es la protección diferencial frente a corrientes de fuga.

La selección de las protecciones magnetotérmicas asociadas debe realizarse de acuerdo con la sección de los conductores, características de la instalación y normativa aplicable.

Sensibilidad diferencial de 30 mA

El SI44030 presenta una corriente diferencial asignada IΔn de 30 mA. Esta sensibilidad está destinada a proporcionar una respuesta rápida ante corrientes de fuga que puedan aparecer debido a fallos de aislamiento o contactos indirectos.

El diferencial desconecta el circuito cuando detecta una corriente residual que alcanza las condiciones de disparo previstas por la norma y por sus características de clase F.

Detección de corrientes residuales hasta 1 kHz

Una de las principales ventajas del diferencial clase F es su capacidad para trabajar con corrientes residuales complejas generadas por equipos electrónicos.

Puede detectar corrientes residuales alternas senoidales, corrientes compatibles con las exigencias de clase A y corrientes de frecuencia mixta de hasta 1 kHz. Por este motivo resulta apropiado para equipos que incorporan electrónica de regulación o conversión de frecuencia.

Ideal para cargas electrónicas y variadores de frecuencia

La protección diferencial clase F está especialmente indicada para circuitos con equipos que pueden generar fugas de frecuencia elevada o formas de onda distorsionadas.

• Variadores de frecuencia.
• Equipos de aire acondicionado.
• Bombas con control electrónico.
• Equipos informáticos.
• Fuentes de alimentación electrónicas.
• Electrodomésticos con control de velocidad.
• Equipos profesionales con electrónica de potencia.
• Instalaciones terciarias e industriales.

Alta resistencia frente a corrientes transitorias

El SI44030 presenta una elevada inmunidad ante corrientes transitorias. La documentación técnica indica una resistencia frente a impulsos con forma de onda 8/20 µs de hasta 3 kA.

Esta característica contribuye a evitar disparos no deseados ante determinadas perturbaciones transitorias de corta duración.

Poder de corte condicional de 10 kA

El interruptor presenta un poder de corte condicional Inc de 10 kA conforme a las condiciones establecidas para este tipo de protección diferencial.

La coordinación con la protección contra sobreintensidades situada aguas arriba debe realizarse de acuerdo con las especificaciones del fabricante y las características de la instalación.

Funcionamiento electromecánico

El diferencial utiliza un sistema de funcionamiento electromecánico. Las funciones de detección de la corriente residual, evaluación y disparo no dependen de una alimentación electrónica auxiliar.

Este principio de funcionamiento permite que el mecanismo de protección diferencial actúe de acuerdo con las condiciones eléctricas previstas por el fabricante incluso sin una fuente auxiliar independiente.

Tensión nominal de 230/400 V

El Procoel SI44030 está diseñado para trabajar con una tensión nominal de 230/400 V CA, adecuada para instalaciones trifásicas habituales de baja tensión.

Su configuración tetrapolar permite seccionar conjuntamente los conductores activos del circuito protegido.

Compatible con peines de conexión

El dispositivo admite conexión mediante peines tipo PIN, facilitando su integración con otros elementos modulares instalados dentro del cuadro eléctrico.

Esta posibilidad simplifica la distribución de alimentación y permite obtener un montaje más ordenado cuando se utilizan componentes compatibles.

Bornes para conductores de hasta 35 mm²

Los terminales admiten conductores con una sección de hasta 35 mm². La sección utilizada debe seleccionarse en función de la intensidad, longitud del circuito, sistema de instalación y normativa eléctrica aplicable.

Indicador visual de posición de los contactos

El SI44030 incorpora un indicador mecánico que permite identificar visualmente el estado de los contactos.

• Rojo: contactos cerrados / posición ON.
• Verde: contactos abiertos / posición OFF.

Esta indicación facilita comprobar rápidamente el estado del diferencial durante operaciones de mantenimiento o diagnóstico.

Montaje modular en cuadro eléctrico

El diferencial está diseñado para montaje modular sobre carril DIN en cuadros eléctricos. Sus dimensiones aproximadas son 85 mm de alto, 70 mm de ancho y 58 mm de profundidad.

La anchura corresponde al formato habitual de cuatro módulos para un diferencial tetrapolar.

Protección IP20

El dispositivo dispone de grado de protección IP20, adecuado para instalación dentro de cuadros o envolventes eléctricas que proporcionen la protección adicional requerida por las condiciones ambientales del emplazamiento.

Instalación vertical u horizontal

El fabricante admite el montaje del diferencial tanto en posición vertical como horizontal, aportando flexibilidad en la distribución de los componentes dentro del cuadro eléctrico.

Conforme a IEC/EN 61008-1

El Procoel SI44030 está desarrollado conforme a IEC/EN 61008-1, norma aplicable a interruptores automáticos para actuar por corriente diferencial residual sin protección incorporada contra sobreintensidades para usos domésticos y análogos.

Por este motivo, debe instalarse junto con las protecciones magnetotérmicas adecuadas para proporcionar protección frente a sobrecargas y cortocircuitos.

Aplicaciones del diferencial superinmunizado Procoel SI44030

• Cuadros eléctricos trifásicos.
• Viviendas con elevada presencia de cargas electrónicas.
• Locales comerciales.
• Oficinas y edificios terciarios.
• Instalaciones de climatización.
• Variadores y convertidores de frecuencia.
• Equipos informáticos.
• Bombas con electrónica de regulación.
• Instalaciones industriales compatibles.
• Circuitos donde se producen disparos intempestivos con diferenciales convencionales.

Características técnicas del Procoel SI44030

• Marca: Procoel / Hyundai Electric.
• Referencia: SI44030.
• Tipo: interruptor diferencial superinmunizado.
• Clase: F.
• Gama: SI / PCL.
• Número de polos: 4.
• Configuración: trifásica + neutro.
• Posición del neutro: izquierda.
• Corriente nominal: 40 A.
• Sensibilidad diferencial: 30 mA.
• Tensión nominal: 230/400 V CA.
• Poder de corte condicional Inc: 10 kA.
• Tipo de funcionamiento: electromecánico.
• Detección de frecuencias: hasta 1 kHz.
• Inmunidad frente a impulsos 8/20 µs: hasta 3 kA.
• Sección máxima de conexión: 35 mm².
• Conexión mediante peine PIN: sí.
• Indicador de contactos: rojo ON / verde OFF.
• Grado de protección: IP20.
• Montaje: carril DIN.
• Posición de instalación: vertical u horizontal.
• Dimensiones aproximadas: 85 x 70 x 58 mm.
• Contactos auxiliares: no.
• Durabilidad eléctrica/mecánica indicada: mínimo 2000 maniobras.
• Normativa: IEC/EN 61008-1.
• Marcado: CE.

Protección diferencial avanzada para instalaciones con electrónica

El Procoel SI44030 ofrece una solución diferencial especialmente adaptada a instalaciones trifásicas donde existen cargas electrónicas capaces de generar corrientes de fuga complejas. Su clasificación F amplía la capacidad de detección hasta frecuencias de 1 kHz y proporciona una mayor inmunidad frente a perturbaciones que pueden provocar desconexiones innecesarias en diferenciales convencionales.

Con 40 A de corriente nominal, sensibilidad de 30 mA, 4 polos, 10 kA y terminales de hasta 35 mm², constituye una solución orientada tanto a instalaciones domésticas avanzadas como a entornos terciarios e industriales.

Importante: este dispositivo proporciona protección diferencial, pero no incorpora protección contra sobreintensidades. Debe coordinarse con las protecciones magnetotérmicas adecuadas y ser instalado conforme a la normativa eléctrica vigente.
