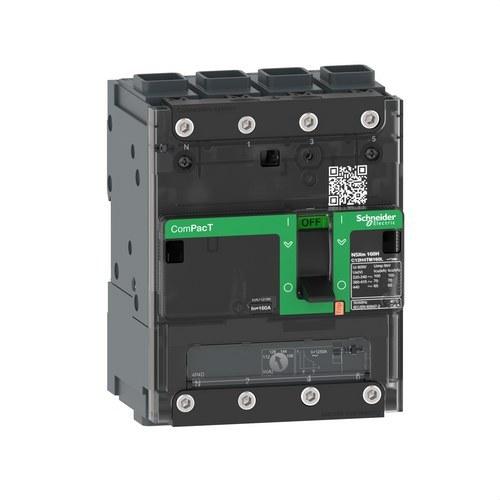

Interruptor automático ComPacT NSXm160B 25kA AC 4P4R 160A TMD ELINK

El interruptor automático Schneider Electric ComPacT NSXm160B 25kA AC 4P4R 160A TMD ELINK es una solución compacta, eficiente y altamente confiable diseñada para proteger sistemas eléctricos de baja tensión en aplicaciones industriales y comerciales. Con una capacidad de corte de 25kA a 415V AC, este interruptor automático de 4 polos (4P4R) está optimizado para ofrecer una protección robusta en condiciones críticas, garantizando la continuidad del suministro eléctrico y la seguridad de los equipos conectados.

El ComPacT NSXm160B es uno de los interruptores automáticos de caja moldeada más pequeños del mercado, con dimensiones de solo 108 mm de ancho, 137 mm de alto y 80 mm de profundidad. Este diseño compacto permite una fácil integración en armarios eléctricos y sistemas de distribución de energía, ocupando un espacio mínimo sin sacrificar la capacidad de protección. Su tamaño reducido es ideal para aplicaciones en las que el espacio es limitado y se requiere una solución de protección de alto rendimiento.

Este modelo incorpora la innovadora tecnología Everlink de Schneider Electric, que garantiza una conexión estable y segura, incluso en entornos con vibraciones o fluctuaciones térmicas. Everlink reduce el riesgo de conexiones flojas o defectuosas, mejorando la seguridad del sistema y la fiabilidad operativa a largo plazo. Además, el interruptor ofrece la posibilidad de montaje tanto en riel DIN como en placa, lo que proporciona una flexibilidad adicional en su instalación, adaptándose a diferentes configuraciones de cuadros eléctricos.

La unidad de control magnetotérmica (TMD) incorporada en el ComPacT NSXm160B proporciona una protección ajustable contra sobrecargas térmicas y cortocircuitos, asegurando que el sistema eléctrico esté protegido ante variaciones de corriente que puedan dañar los equipos o comprometer la seguridad de la instalación. Esta unidad de control combina una protección térmica con un retardo largo (L) para sobrecargas, una protección magnética con un retardo corto (I) para cortocircuitos, y una protección instantánea (G), garantizando una respuesta rápida y precisa ante cualquier fallo eléctrico.

Especificaciones técnicas clave:

• Capacidad de corte (Icu): 25kA a 415V AC, con capacidades adicionales de 50kA a 220/240V AC y 20kA a 440V AC, lo que permite una protección efectiva en diferentes niveles de tensión.
• Corriente nominal (In): 160A a 40°C, adecuada para aplicaciones de baja tensión que requieren una protección confiable y duradera.
• Tensión nominal de empleo (Ue): 690V AC 50/60 Hz, lo que asegura su adaptabilidad a diversas redes de alimentación.
• Unidad de control TMD (térmico-magnético): Proporciona protección contra sobrecargas ajustables y protección magnética fija contra cortocircuitos, optimizando la seguridad del sistema.
• Montaje flexible: Compatible con montaje en riel DIN o placa, lo que facilita su integración en diferentes tipos de cuadros eléctricos.
• Tecnología Everlink: Ofrece conexiones seguras y estables, incluso en condiciones exigentes, reduciendo los riesgos de fallos por conexiones inestables.

El interruptor ComPacT NSXm160B cumple con las normativas internacionales IEC 60947, CCC y EAC, asegurando su cumplimiento con los más altos estándares de seguridad y rendimiento a nivel mundial. Esta certificación lo hace ideal para su uso en una amplia gama de aplicaciones, incluyendo entornos industriales exigentes, donde la seguridad y la fiabilidad son primordiales.

Características adicionales:

• Diseño ergonómico: Los auxiliares visibles y accesibles desde el exterior mejoran la facilidad de instalación y mantenimiento, reduciendo los tiempos de inactividad.
• Protección avanzada: Las funciones de protección LIG (sobrecarga, cortocircuito y protección instantánea) aseguran que el sistema esté protegido ante cualquier eventualidad, minimizando los riesgos de daños a los equipos conectados.
• Cumple con las normativas internacionales: El ComPacT NSXm160B ha sido diseñado y probado para cumplir con las normativas IEC 60947 y otras regulaciones globales, lo que garantiza su seguridad y rendimiento en cualquier instalación.

Beneficios clave:

• Ahorro de espacio: Gracias a su diseño compacto, este interruptor ocupa menos espacio en los armarios eléctricos, lo que facilita su instalación en cuadros eléctricos con espacio limitado.
• Facilidad de instalación: La tecnología Everlink y las opciones de montaje en riel DIN o placa reducen significativamente los tiempos de instalación, mejorando la eficiencia en el trabajo.
• Protección fiable: La unidad de control TMD garantiza una protección completa y ajustable contra sobrecargas y cortocircuitos, proporcionando tranquilidad en todo momento.

El interruptor automático Schneider Electric ComPacT NSXm160B 25kA AC 4P4R 160A TMD ELINK es una solución de protección ideal para sistemas eléctricos de baja tensión que requieren una alta eficiencia, confiabilidad y facilidad de instalación. Con su diseño compacto, tecnología avanzada y capacidad de montaje flexible, este interruptor automático proporciona una protección robusta y duradera para una amplia gama de aplicaciones, asegurando la continuidad operativa y la seguridad en instalaciones industriales y comerciales.
