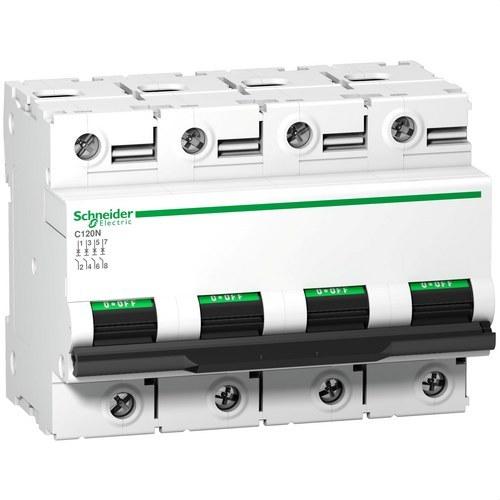

Magnetotérmico Acti9 C120N 4P 125 A Curva D 10000 A 10 kA

El interruptor automático Acti9 C120N 4P 125 A curva D de Schneider Electric es una solución robusta y confiable para la protección de circuitos en instalaciones industriales y comerciales de baja tensión. Este interruptor en miniatura (MCB) combina protección avanzada contra sobrecargas y cortocircuitos, con control y aislamiento de circuitos, garantizando un alto nivel de seguridad y rendimiento en sistemas eléctricos de corriente alterna.

Este modelo de 4 polos ofrece una protección completa para todos los conductores de fase, lo que lo convierte en la opción ideal para aplicaciones donde es fundamental contar con una protección equilibrada en circuitos trifásicos. Con una corriente nominal de 125 A, el interruptor está diseñado para operar en redes de 380-415 V AC, lo que lo hace adecuado para una amplia gama de aplicaciones industriales, comerciales y de infraestructura.

El código de curva D de este interruptor lo hace particularmente adecuado para proteger circuitos que manejan cargas inductivas con altos picos de corriente, como motores y transformadores. Esta curva de disparo permite al interruptor gestionar mejor los picos de corriente momentáneos sin dispararse innecesariamente, lo que asegura una mayor continuidad operativa en las instalaciones.

La capacidad de corte de este modelo alcanza los 10 kA a 380-415 V AC, lo que garantiza una desconexión segura en caso de cortocircuito, protegiendo tanto a los equipos como a las instalaciones de daños graves. Además, cumple con las normativas internacionales IEC/EN 60898-1 y IEC/EN 60947-2, que regulan los estándares de protección tanto para entornos industriales como residenciales, asegurando un alto nivel de fiabilidad y conformidad.

El Acti9 C120N está equipado con una unidad de disparo térmica y magnética, que proporciona una protección dual: la protección térmica es ajustable y protege contra sobrecargas prolongadas, mientras que la protección magnética responde de manera inmediata en caso de cortocircuito, minimizando el riesgo de fallos y garantizando la seguridad de los usuarios.

Este interruptor automático también incluye características avanzadas que mejoran la seguridad operativa, como la banda verde que indica cuando los contactos están físicamente abiertos, permitiendo a los operadores trabajar de manera segura en los circuitos aguas abajo. Su diseño modular y su capacidad para montarse en un raíl DIN estándar lo hacen fácil de instalar en una variedad de tableros de distribución.

El Acti9 C120N también es altamente resistente, con una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos, lo que asegura una larga vida útil en condiciones de uso intensivo. Además, tiene una excelente capacidad de resistencia a sobretensiones, lo que lo convierte en una opción confiable para proteger equipos sensibles y costosos en entornos eléctricos exigentes.

En términos de diseño, este interruptor tiene un tamaño compacto (108 mm de ancho, 81 mm de alto y 73 mm de profundidad), lo que permite optimizar el espacio en los tableros de distribución. Su grado de protección IP20 en los terminales asegura que los contactos estén protegidos contra el contacto accidental, proporcionando un nivel adicional de seguridad. Además, está diseñado para operar en un amplio rango de temperaturas, desde -25°C hasta +70°C, lo que lo hace adecuado para su uso en una variedad de entornos y condiciones ambientales.

En resumen, el interruptor automático Acti9 C120N 4P 125 A curva D de Schneider Electric ofrece una protección avanzada contra cortocircuitos y sobrecargas para aplicaciones industriales y comerciales. Con una capacidad de corte de 10 kA, una resistencia duradera y un diseño modular fácil de instalar, este interruptor es una solución ideal para garantizar la seguridad y el rendimiento de los sistemas eléctricos de baja tensión.

• Interruptor automático 4P 125A con capacidad de corte de 10 kA a 380-415 V AC, ideal para aplicaciones industriales y comerciales.
• Curva de disparo D, perfecta para circuitos con altas corrientes de irrupción como motores y transformadores.
• Protección confiable contra cortocircuitos y sobrecargas, con una vida útil prolongada de hasta 20000 ciclos mecánicos.
