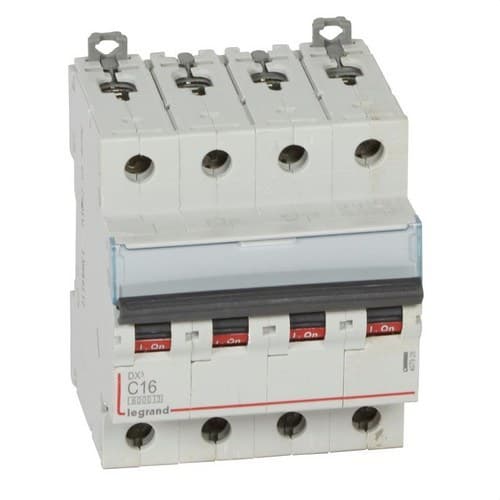

Magnetotérmico DX3 4P 16A Curva C 6/10kA

El magnetotérmico Legrand DX³ 407928 es un interruptor automático tetrapolar diseñado para proteger instalaciones eléctricas frente a sobrecargas y cortocircuitos. Dispone de una corriente nominal de 16 amperios, una tensión nominal de 400 voltios en corriente alterna y una característica de disparo curva C.

Su configuración de 4 polos protegidos permite realizar la desconexión conjunta de los conductores del circuito, por lo que resulta especialmente indicado para su integración en cuadros eléctricos y sistemas de distribución trifásicos donde se requiere protección tetrapolar.

Poder de corte de 6 y 10 kiloamperios

El Legrand 407928 ofrece un poder de corte asignado de 6 kiloamperios a 400 voltios según la norma EN 60898-1, utilizada para interruptores automáticos destinados principalmente a instalaciones domésticas y aplicaciones similares.

Según la norma IEC 60947-2, el dispositivo dispone además de un poder de corte último de 10 kiloamperios a 400 voltios. A 230 voltios, el poder de corte último alcanza los 25 kiloamperios.

Esta capacidad permite al magnetotérmico interrumpir de forma segura corrientes elevadas de cortocircuito dentro de sus valores nominales, contribuyendo a proteger tanto el cableado como los equipos conectados a la instalación.

Curva C para protección de circuitos eléctricos

La curva de disparo C proporciona un disparo magnético instantáneo cuando la corriente alcanza aproximadamente entre 5 y 10 veces la corriente nominal.

En este modelo de 16 amperios, el umbral de disparo magnético frente a cortocircuitos se sitúa aproximadamente entre 80 y 160 amperios. Esta característica permite soportar determinadas puntas de corriente de corta duración sin provocar disparos innecesarios, manteniendo al mismo tiempo la protección frente a sobreintensidades elevadas.

Protección frente a sobrecargas y cortocircuitos

El interruptor automático DX³ combina una protección térmica, destinada a actuar frente a sobrecargas prolongadas, con una protección magnética, encargada de responder rápidamente ante corrientes de cortocircuito.

Además de proteger la instalación, el magnetotérmico puede utilizarse para realizar funciones de control, seccionamiento y aislamiento del circuito, facilitando las operaciones de mantenimiento y maniobra dentro del cuadro eléctrico.

Formato tetrapolar de 4 módulos

El Legrand DX³ 407928 dispone de 4 polos totales y 4 polos protegidos. Su anchura corresponde a 4 espacios modulares, permitiendo integrarlo de forma ordenada junto con otros dispositivos de protección, mando y señalización.

Está diseñado para su montaje sobre carril DIN y dispone de una profundidad de instalación de 44 milímetros. La alimentación puede realizarse tanto por la parte superior como por la parte inferior, proporcionando mayor flexibilidad durante el cableado del cuadro.

Compatible con peines y auxiliares Legrand DX³

El magnetotérmico puede conectarse mediante conductores de cobre y es compatible con diferentes sistemas de peines de distribución de Legrand, facilitando la alimentación conjunta de varios dispositivos modulares dentro del cuadro eléctrico.

La gama DX³ permite además incorporar determinados auxiliares de mando y señalización, bloques diferenciales y otros accesorios compatibles, permitiendo ampliar las funciones de protección y control de la instalación cuando el proyecto lo requiera.

Bornes para conductores rígidos y flexibles

Los terminales de conexión admiten conductores flexibles con secciones comprendidas entre 1,5 y 25 milímetros cuadrados y conductores rígidos de entre 1,5 y 35 milímetros cuadrados.

El sistema utiliza terminales atornillados y cuenta con protección IP20, ayudando a reducir el riesgo de contacto accidental con partes activas cuando el producto se encuentra correctamente instalado.

Identificación sencilla dentro del cuadro

El interruptor incorpora un portaetiquetas que facilita la identificación del circuito protegido. Esta característica resulta especialmente útil en cuadros con múltiples líneas, ya que permite reconocer rápidamente la función de cada magnetotérmico durante tareas de mantenimiento o intervención.

La posición de conexión y desconexión también queda claramente indicada en la palanca de accionamiento, facilitando la comprobación visual del estado del dispositivo.

Características técnicas del Legrand 407928

• Marca: Legrand.
• Gama: DX³.
• Referencia: 407928.
• EAN: 3245064079280.
• Tipo de producto: interruptor automático magnetotérmico.
• Número de polos: 4.
• Número de polos protegidos: 4.
• Corriente nominal: 16 amperios.
• Tensión nominal: 400 voltios.
• Tipo de tensión: corriente alterna.
• Curva de disparo: C.
• Umbral magnético: entre 5 y 10 veces la corriente nominal.
• Poder de corte según EN 60898-1 a 400 voltios: 6 kiloamperios.
• Poder de corte último según IEC 60947-2 a 400 voltios: 10 kiloamperios.
• Poder de corte último según IEC 60947-2 a 230 voltios: 25 kiloamperios.
• Tensión nominal de aislamiento: 500 voltios.
• Tensión soportada a impulsos: 4 kilovoltios.
• Frecuencia: entre 50 y 60 hercios.
• Clase de limitación de energía: 3.
• Número de módulos: 4.
• Tipo de montaje: carril DIN.
• Profundidad de instalación: 44 milímetros.
• Anchura: 70,8 milímetros.
• Altura: 94,8 milímetros.
• Profundidad total: 77,8 milímetros.
• Grado de protección: IP20.
• Resistencia a impactos: IK02.
• Grado de contaminación: 2.
• Temperatura ambiente de funcionamiento: entre -25 y 70 grados Celsius.
• Temperatura de almacenamiento: entre -40 y 70 grados Celsius.
• Sección de conductor flexible: entre 1,5 y 25 milímetros cuadrados.
• Sección de conductor rígido: entre 1,5 y 35 milímetros cuadrados.
• Método de conexión: terminal atornillado.
• Sentido de alimentación: por la parte superior o inferior.
• Color: gris.

Magnetotérmico DX³ para cuadros eléctricos trifásicos

Gracias a su configuración de 4 polos, corriente nominal de 16 amperios, curva C y capacidad de corte de hasta 10 kiloamperios a 400 voltios según IEC 60947-2, el Legrand DX³ 407928 ofrece una solución completa para la protección de circuitos eléctricos frente a sobreintensidades.

Su formato modular, montaje sobre carril DIN, posibilidad de alimentación superior o inferior, compatibilidad con accesorios DX³ y amplio rango de conexión de conductores facilitan su incorporación tanto en cuadros eléctricos nuevos como en trabajos de ampliación o renovación de instalaciones existentes.
