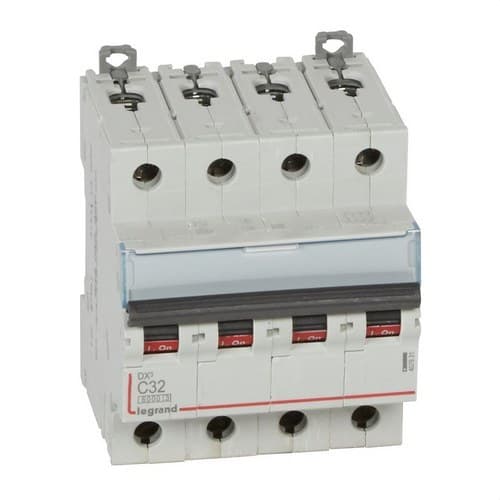

Magnetotérmico DX3 4P 32A Curva C 6/10kA

El magnetotérmico Legrand DX³ 407931 es un interruptor automático de 4 polos y 32 amperios diseñado para proteger instalaciones eléctricas frente a sobrecargas y cortocircuitos. Dispone de característica de disparo curva C, tensión nominal de 400 voltios en corriente alterna y un poder de corte de 6 kiloamperios según EN 60898-1 y 10 kiloamperios según IEC 60947-2 a 400 voltios.

Su configuración tetrapolar con 4 polos protegidos, montaje sobre carril DIN y formato de 4 módulos facilitan su integración en cuadros eléctricos. Además de proporcionar protección magnetotérmica, permite realizar funciones de control y aislamiento del circuito.

Magnetotérmico Legrand DX³ tetrapolar de 32 amperios

La referencia 407931 forma parte de la gama DX³ de Legrand. El dispositivo combina dos sistemas de actuación complementarios para proteger los conductores y equipos de una instalación eléctrica frente a sobreintensidades.

La protección térmica responde ante sobrecargas mantenidas durante un determinado periodo, mientras que la protección magnética actúa rápidamente cuando aparece una corriente elevada provocada por un cortocircuito.

4 polos protegidos

El Legrand 407931 dispone de 4 polos totales y 4 polos protegidos. Su mecanismo realiza la apertura conjunta de los polos cuando se produce el disparo del interruptor automático.

Esta configuración permite utilizar un único dispositivo para proteger circuitos que requieren una desconexión tetrapolar, facilitando su integración en cuadros de distribución.

Curva C con disparo magnético entre 160 y 320 amperios

El magnetotérmico presenta una curva de disparo C. En este tipo de interruptor automático, la actuación magnética frente a cortocircuitos se produce entre 5 y 10 veces la corriente nominal.

Para esta referencia de 32 amperios, Legrand especifica un umbral de disparo magnético comprendido entre 160 y 320 amperios. Esta característica permite admitir determinadas puntas momentáneas de corriente sin perder la capacidad de respuesta rápida frente a un cortocircuito.

Poder de corte de 6 kiloamperios según EN 60898-1

Según la norma EN 60898-1, el Legrand DX³ 407931 dispone de un poder de corte asignado de 6 kiloamperios a 400 voltios.

Este valor expresa la capacidad del interruptor para interrumpir una corriente de cortocircuito dentro de las condiciones de ensayo establecidas para interruptores automáticos destinados a instalaciones domésticas y aplicaciones similares.

Poder de corte de 10 kiloamperios según IEC 60947-2

De acuerdo con la norma IEC 60947-2, el poder de corte último del dispositivo alcanza los 10 kiloamperios a 400 voltios. A 230 voltios, Legrand especifica un poder de corte último de 25 kiloamperios.

Por este motivo, la denominación comercial 6/10 kiloamperios corresponde a valores obtenidos según diferentes normas y condiciones de ensayo.

Clase de limitación de energía 3

El magnetotérmico presenta una clase de limitación de energía 3. Esta característica indica su capacidad para limitar la energía que atraviesa el circuito durante determinadas situaciones de cortocircuito.

La limitación contribuye a reducir los esfuerzos térmicos y electrodinámicos que pueden producirse sobre los conductores y otros componentes de la instalación durante una sobreintensidad elevada.

Tensión nominal de 400 voltios

El Legrand DX³ 407931 está diseñado para trabajar a una tensión nominal de 400 voltios en corriente alterna y admite una frecuencia comprendida entre 50 y 60 hercios.

Su tensión nominal de aislamiento es de 500 voltios y la tensión soportada a impulsos alcanza los 4 kilovoltios.

Montaje sobre carril DIN en 4 módulos

El interruptor automático está preparado para su montaje sobre carril DIN y ocupa una anchura equivalente a 4 módulos, permitiendo instalarlo junto a diferenciales, contactores y otros dispositivos modulares dentro del cuadro eléctrico.

La profundidad de instalación indicada por Legrand es de 44 milímetros.

Dimensiones del Legrand 407931

• Anchura: 70,8 milímetros.
• Altura: 94,8 milímetros.
• Profundidad: 77,8 milímetros.
• Profundidad de instalación: 44 milímetros.
• Anchura modular: 4 módulos.

Estas dimensiones permiten determinar con precisión el espacio necesario para instalar el magnetotérmico dentro del cuadro eléctrico.

Alimentación superior o inferior

El Legrand 407931 puede recibir la alimentación tanto por la parte superior como por la inferior, proporcionando flexibilidad durante el diseño y cableado del cuadro.

Legrand contempla alimentación mediante cable de cobre, peine de espiga desde la parte superior o inferior, peine de horquilla desde la parte inferior y sistemas de distribución enchufables HX³ compatibles desde la parte superior.

Bornes para conductor rígido y flexible

El magnetotérmico incorpora terminales de conexión atornillados y admite diferentes secciones de conductor:

• Conductor flexible o multihilo: entre 1,5 y 25 milímetros cuadrados.
• Conductor rígido: entre 1,5 y 35 milímetros cuadrados.

Esta capacidad de conexión facilita su adaptación a diferentes configuraciones de cuadro y secciones de cableado.

Protección IP20 e IK02

El interruptor dispone de grado de protección IP20, con diseño protegido frente al contacto accidental con los dedos cuando el dispositivo está correctamente instalado.

Su resistencia mecánica frente a impactos es IK02.

Preparado para un amplio rango de temperatura

El Legrand DX³ 407931 puede trabajar con una temperatura ambiente comprendida entre -25 y 70 grados Celsius. Para almacenamiento, el fabricante establece un rango comprendido entre -40 y 70 grados Celsius.

El dispositivo presenta un grado de contaminación 2, de acuerdo con sus características técnicas.

Compatible con auxiliares DX³

El magnetotérmico permite incorporar equipos auxiliares compatibles de la gama Legrand DX³. De esta forma pueden añadirse determinadas funciones de mando, señalización o disparo remoto en función de las necesidades del proyecto.

Legrand contempla también la asociación con accesorios y bloques compatibles para ampliar las posibilidades de configuración del cuadro eléctrico.

Identificación sencilla del circuito

El frontal incorpora un espacio para etiqueta que permite identificar el circuito protegido. Esta característica facilita las tareas de puesta en marcha, mantenimiento y localización de líneas dentro de cuadros con numerosos dispositivos.

Características técnicas del Legrand 407931

• Marca: Legrand.
• Gama: DX³.
• Referencia: 407931.
• EAN: 3245064079310.
• Tipo de producto: interruptor automático magnetotérmico.
• Número de polos: 4.
• Número de polos protegidos: 4.
• Corriente nominal: 32 amperios.
• Curva de disparo: C.
• Umbral magnético: entre 160 y 320 amperios.
• Tensión nominal: 400 voltios en corriente alterna.
• Frecuencia: entre 50 y 60 hercios.
• Poder de corte según EN 60898-1 a 400 voltios: 6 kiloamperios.
• Poder de corte último según IEC 60947-2 a 400 voltios: 10 kiloamperios.
• Poder de corte último según IEC 60947-2 a 230 voltios: 25 kiloamperios.
• Tensión nominal de aislamiento: 500 voltios.
• Tensión soportada a impulsos: 4 kilovoltios.
• Clase de limitación de energía: 3.
• Grado de contaminación: 2.
• Montaje: carril DIN.
• Número de módulos: 4.
• Anchura: 70,8 milímetros.
• Altura: 94,8 milímetros.
• Profundidad: 77,8 milímetros.
• Profundidad de instalación: 44 milímetros.
• Grado de protección: IP20.
• Resistencia frente a impactos: IK02.
• Sección de conductor flexible o multihilo: entre 1,5 y 25 milímetros cuadrados.
• Sección de conductor rígido: entre 1,5 y 35 milímetros cuadrados.
• Tipo de conexión: terminal atornillado.
• Sentido de alimentación: superior o inferior.
• Temperatura de funcionamiento: entre -25 y 70 grados Celsius.
• Temperatura de almacenamiento: entre -40 y 70 grados Celsius.
• Color: gris RAL 7035.
• Portaetiquetas: sí.
• Compatible con equipos auxiliares: sí.

Protección tetrapolar para cuadros eléctricos

El Legrand DX³ 407931 combina una corriente nominal de 32 amperios, curva C, protección de 4 polos y capacidades de corte de 6 kiloamperios según EN 60898-1 y 10 kiloamperios según IEC 60947-2 a 400 voltios.

Su formato de 4 módulos, montaje sobre carril DIN, posibilidad de alimentación superior o inferior, amplio rango de conexión y compatibilidad con auxiliares DX³ facilitan su incorporación en cuadros eléctricos que requieren protección frente a sobrecargas y cortocircuitos.
