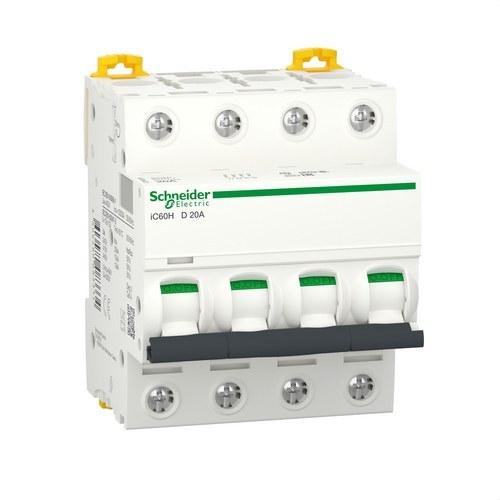

Magnetotérmico IC60H 4P 20A Curva D

Descripción técnica

Interruptor magnetotérmico Schneider Electric Acti9 iC60H de 4 polos, 20 A y curva D. Está pensado para protección de circuitos con elevadas corrientes de arranque, manteniendo alto poder de corte en formato modular.

Aplicaciones y ventajas

Especialmente adecuado para líneas con cargas inductivas o arranques exigentes, como motores, transformadores o equipos con picos de conexión.

Características técnicas

• Gama: Acti9 iC60H.
• Número de polos: 4P, con 4 polos protegidos.
• Corriente nominal: 20 A.
• Curva de disparo: D.
• Poder de corte: 10 kA según IEC 60898-1 y 15 kA según IEC 60947-2.
• Poder de corte hasta 30 kA a 220-240 V CA según EN/IEC 60947-2.
• Tensión de aislamiento Ui: 500 V CA.
• Resistencia a impulsos Uimp: 6 kV.
• Clase de limitación: 3.
• Indicador de posición de contacto y señalización local de disparo.

Instalación

La curva D debe seleccionarse solo cuando la instalación y la protección aguas arriba permitan la corriente de disparo necesaria.
